继电保护及二次回路

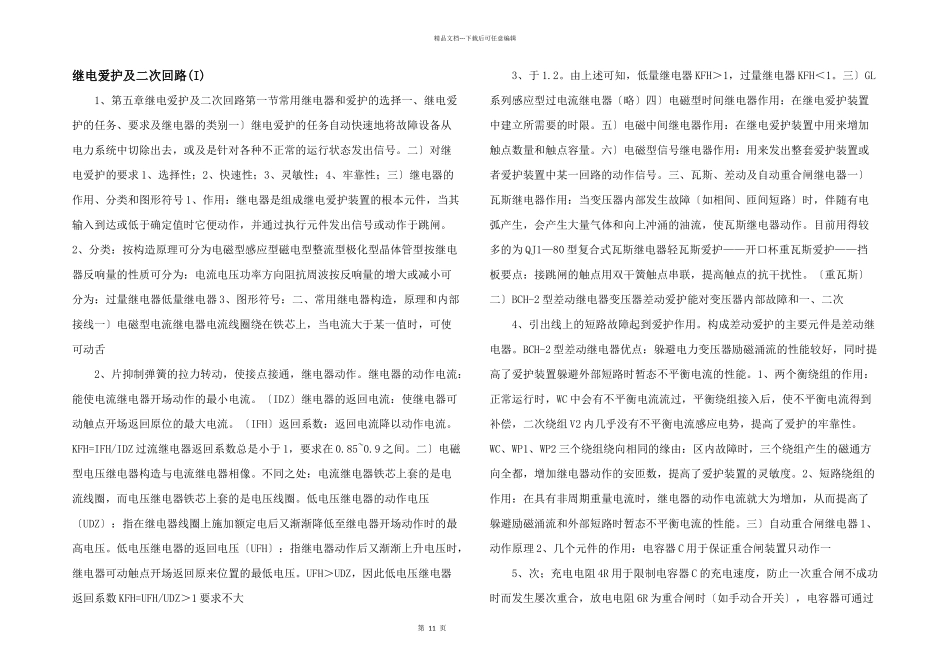

第 11 页精品文档---下载后可任意编辑继电爱护及二次回路(I) 1、第五章继电爱护及二次回路第一节常用继电器和爱护的选择一、继电爱护的任务、要求及继电器的类别一〕继电爱护的任务自动快速地将故障设备从电力系统中切除出去，或及是针对各种不正常的运行状态发出信号。二〕对继电爱护的要求 1、选择性；2、快速性；3、灵敏性；4、牢靠性；三〕继电器的作用、分类和图形符号 1、作用：继电器是组成继电爱护装置的根本元件，当其输入到达或低于确定值时它便动作，并通过执行元件发出信号或动作于跳闸。2、分类：按构造原理可分为电磁型感应型磁电型整流型极化型晶体管型按继电器反响量的性质可分为：电流电压功率方向阻抗周波按反响量的增大或减小可分为：过量继电器低量继电器 3、图形符号：二、常用继电器构造，原理和内部接线一〕电磁型电流继电器电流线圈绕在铁芯上，当电流大于某一值时，可使可动舌 2、片抑制弹簧的拉力转动，使接点接通，继电器动作。继电器的动作电流：能使电流继电器开场动作的最小电流。〔IDZ〕继电器的返回电流：使继电器可动触点开场返回原位的最大电流。〔IFH〕返回系数：返回电流降以动作电流。KFH=IFH/IDZ 过流继电器返回系数总是小于 1，要求在 0.85~0.9 之间。二〕电磁型电压继电器构造与电流继电器相像。不同之处：电流继电器铁芯上套的是电流线圈，而电压继电器铁芯上套的是电压线圈。低电压继电器的动作电压〔UDZ〕：指在继电器线圈上施加额定电后又渐渐降低至继电器开场动作时的最高电压。低电压继电器的返回电压〔UFH〕：指继电器动作后又渐渐上升电压时，继电器可动触点开场返回原来位置的最低电压。UFH＞UDZ，因此低电压继电器返回系数 KFH=UFH/UDZ＞1 要求不大 3、于 1.2。由上述可知，低量继电器 KFH＞1，过量继电器 KFH＜1。三〕GL系列感应型过电流继电器〔略〕四〕电磁型时间继电器作用：在继电爱护装置中建立所需要的时限。五〕电磁中间继电器作用：在继电爱护装置中用来增加触点数量和触点容量。六〕电磁型信号继电器作用：用来发出整套爱护装置或者爱护装置中某一回路的动作信号。三、瓦斯、差动及自动重合闸继电器一〕瓦斯继电器作用：当变压器内部发生故障〔如相间、匝间短路〕时，伴随有电弧产生，会产生大量气体和向上冲涌的油流，使瓦斯继电器动作。目前用得较多的为 QJ1—80 型复合式瓦斯继电器轻瓦斯爱护——开口杯重瓦斯爱护——挡板要点：接跳闸的触点用双干簧触点串联...
