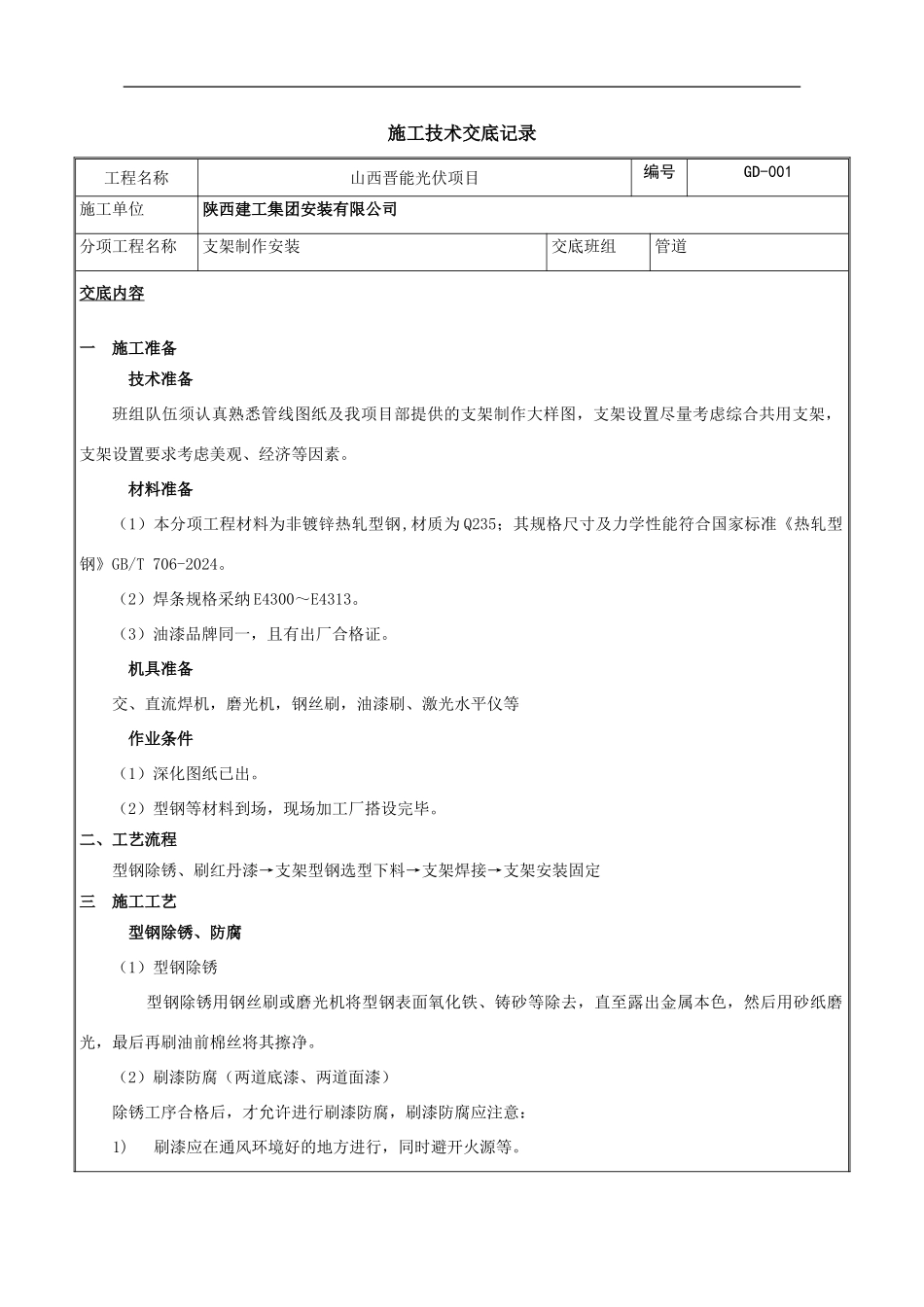

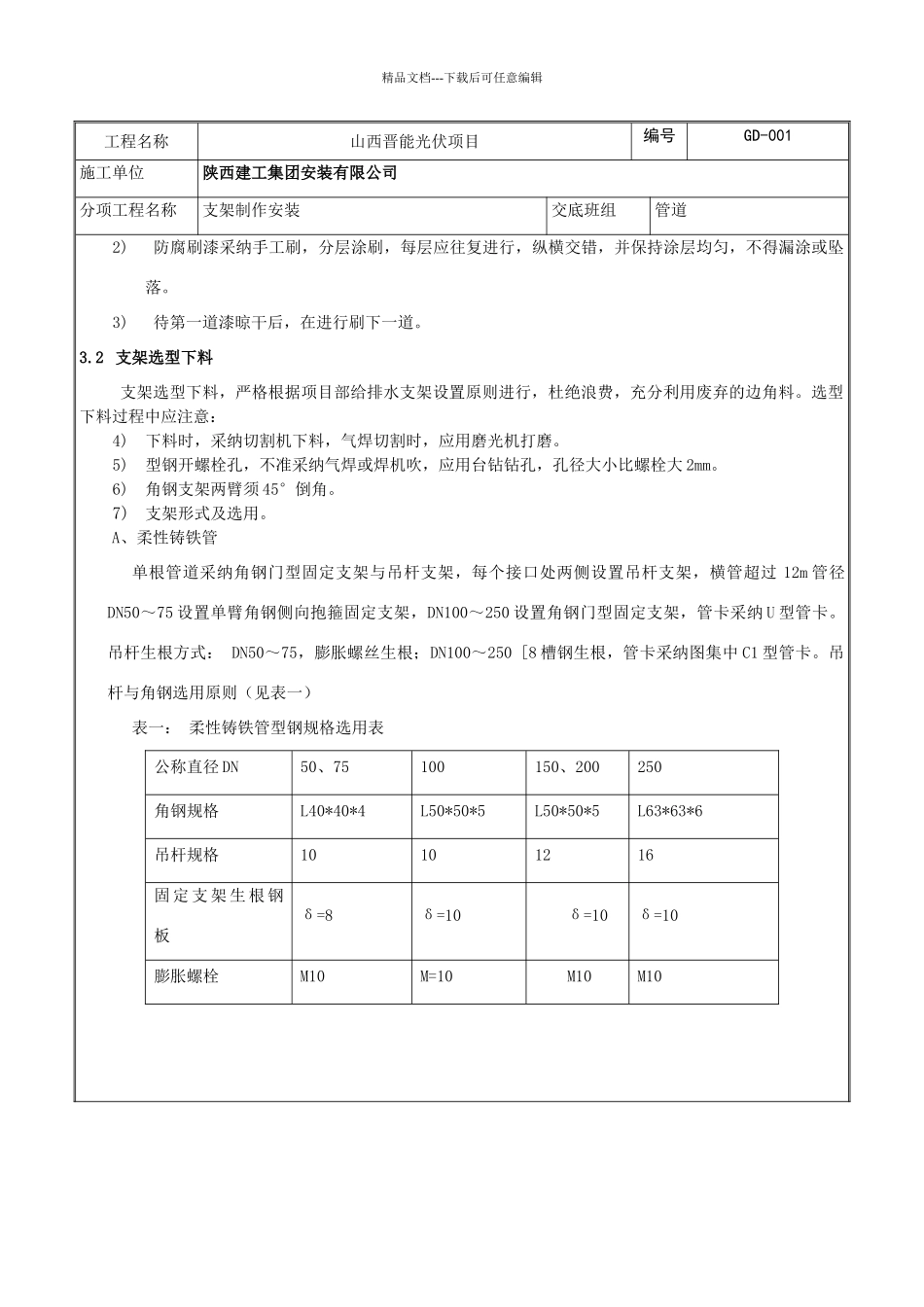

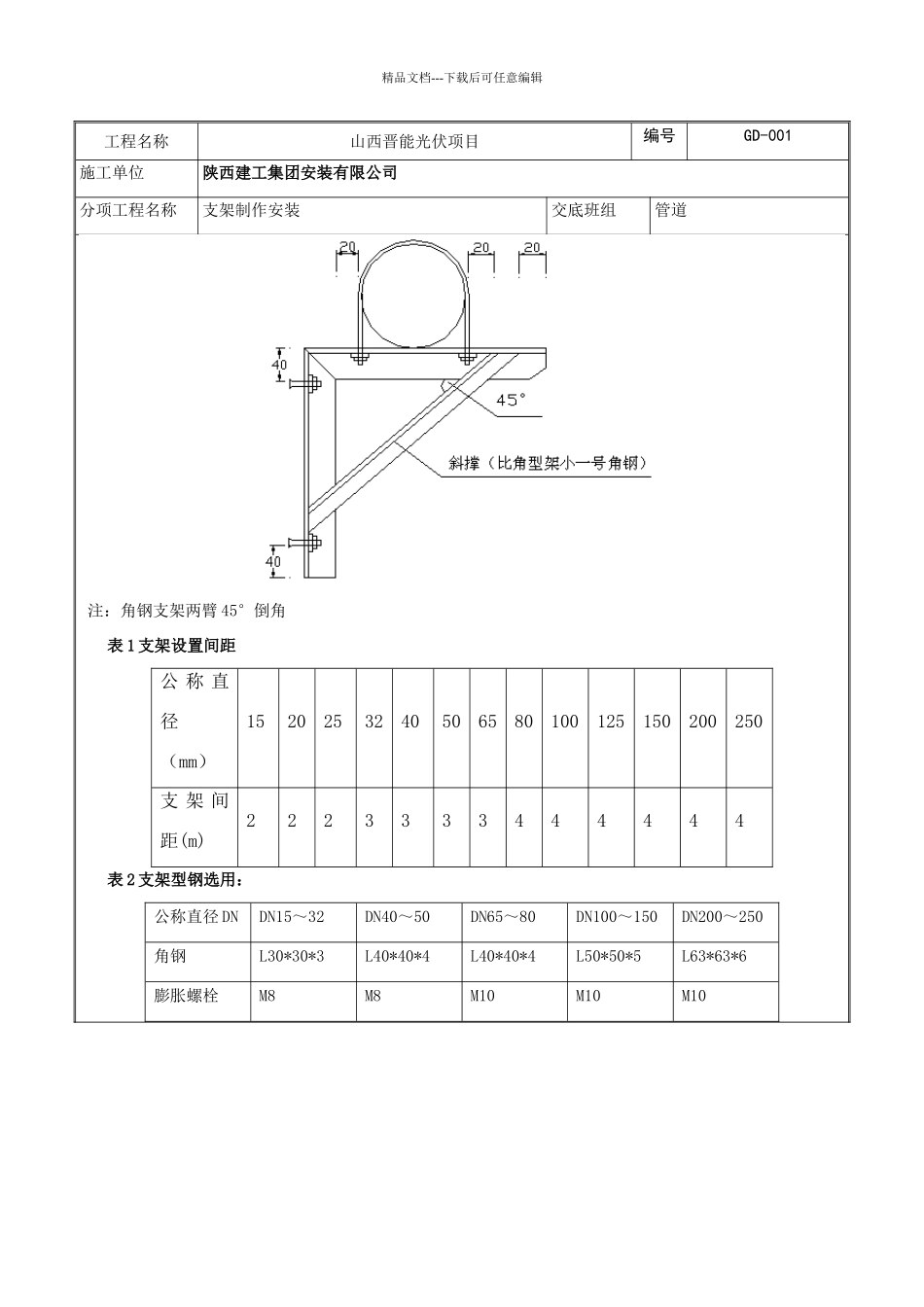

施工技术交底记录工程名称山西晋能光伏项目 编号GD-001施工单位陕西建工集团安装有限公司分项工程名称支架制作安装交底班组管道交底内容一 施工准备 技术准备班组队伍须认真熟悉管线图纸及我项目部提供的支架制作大样图，支架设置尽量考虑综合共用支架，支架设置要求考虑美观、经济等因素。 材料准备（1）本分项工程材料为非镀锌热轧型钢,材质为 Q235；其规格尺寸及力学性能符合国家标准《热轧型钢》GB/T 706-2024。（2）焊条规格采纳 E4300～E4313。（3）油漆品牌同一，且有出厂合格证。 机具准备交、直流焊机，磨光机，钢丝刷，油漆刷、激光水平仪等 作业条件（1）深化图纸已出。（2）型钢等材料到场，现场加工厂搭设完毕。二、工艺流程型钢除锈、刷红丹漆→支架型钢选型下料→支架焊接→支架安装固定三 施工工艺 型钢除锈、防腐（1）型钢除锈 型钢除锈用钢丝刷或磨光机将型钢表面氧化铁、铸砂等除去，直至露出金属本色，然后用砂纸磨光，最后再刷油前棉丝将其擦净。（2）刷漆防腐（两道底漆、两道面漆）除锈工序合格后，才允许进行刷漆防腐，刷漆防腐应注意：1) 刷漆应在通风环境好的地方进行，同时避开火源等。精品文档---下载后可任意编辑工程名称山西晋能光伏项目 编号GD-001施工单位陕西建工集团安装有限公司分项工程名称支架制作安装交底班组管道2) 防腐刷漆采纳手工刷，分层涂刷，每层应往复进行，纵横交错，并保持涂层均匀，不得漏涂或坠落。3) 待第一道漆晾干后，在进行刷下一道。3.2 支架选型下料支架选型下料，严格根据项目部给排水支架设置原则进行，杜绝浪费，充分利用废弃的边角料。选型下料过程中应注意：4)下料时，采纳切割机下料，气焊切割时，应用磨光机打磨。5)型钢开螺栓孔，不准采纳气焊或焊机吹，应用台钻钻孔，孔径大小比螺栓大 2mm。6)角钢支架两臂须 45°倒角。7)支架形式及选用。A、柔性铸铁管单根管道采纳角钢门型固定支架与吊杆支架，每个接口处两侧设置吊杆支架，横管超过 12m 管径DN50～75 设置单臂角钢侧向抱箍固定支架，DN100～250 设置角钢门型固定支架，管卡采纳 U 型管卡。吊杆生根方式： DN50～75，膨胀螺丝生根；DN100～250 [8 槽钢生根，管卡采纳图集中 C1 型管卡。吊杆与角钢选用原则（见表一）表一： 柔性铸铁管型钢规格选用表公称直径 DN50、75100150、200250角钢规格L40*40*4L50*50*5L50*50*5L63*63*6吊杆规格10101216固 定 支 架 生 根 钢板δ=8δ=10δ=10δ=...
