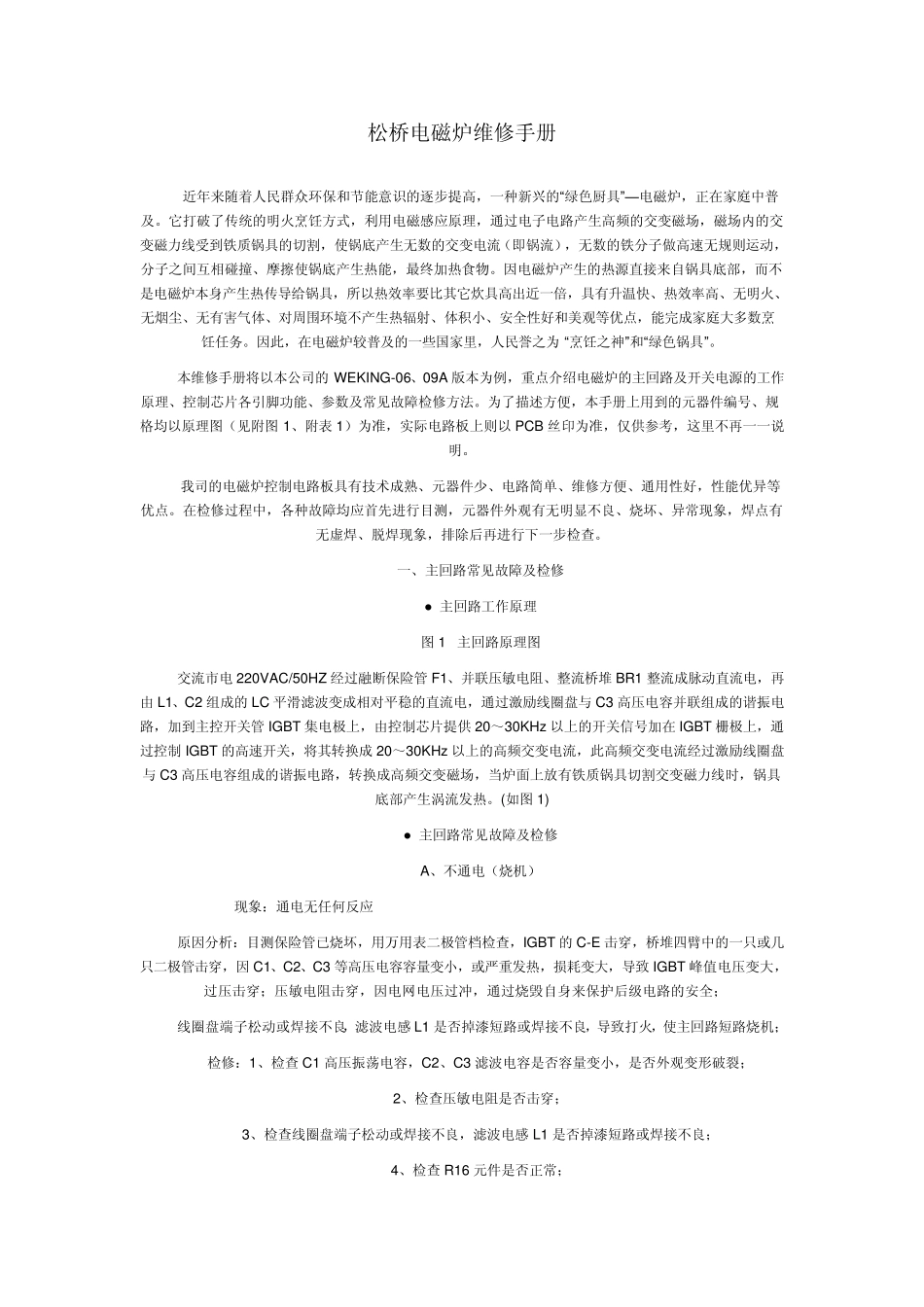

松桥电磁炉维修手册 近年来随着人民群众环保和节能意识的逐步提高，一种新兴的“绿色厨具”—电磁炉，正在家庭中普及。它打破了传统的明火烹饪方式，利用电磁感应原理，通过电子电路产生高频的交变磁场，磁场内的交变磁力线受到铁质锅具的切割，使锅底产生无数的交变电流（即锅流），无数的铁分子做高速无规则运动，分子之间互相碰撞、摩擦使锅底产生热能，最终加热食物。因电磁炉产生的热源直接来自锅具底部，而不是电磁炉本身产生热传导给锅具，所以热效率要比其它炊具高出近一倍，具有升温快、热效率高、无明火、无烟尘、无有害气体、对周围环境不产生热辐射、体积小、安全性好和美观等优点，能完成家庭大多数烹饪任务。因此，在电磁炉较普及的一些国家里，人民誉之为 “烹饪之神”和“绿色锅具”。 本维修手册将以本公司的WEKING-06、09A 版本为例，重点介绍电磁炉的主回路及开关电源的工作原理、控制芯片各引脚功能、参数及常见故障检修方法。为了描述方便，本手册上用到的元器件编号、规格均以原理图（见附图 1、附表 1）为准，实际电路板上则以 PCB 丝印为准，仅供参考，这里不再一一说明。 我司的电磁炉控制电路板具有技术成熟、元器件少、电路简单、维修方便、通用性好，性能优异等优点。在检修过程中，各种故障均应首先进行目测，元器件外观有无明显不良、烧坏、异常现象，焊点有无虚焊、脱焊现象，排除后再进行下一步检查。 一、主回路常见故障及检修 ● 主回路工作原理 图 1 主回路原理图 交流市电220VAC/50HZ 经过融断保险管 F1、并联压敏电阻、整流桥堆 BR1 整流成脉动直流电，再由 L1、C2 组成的LC 平滑滤波变成相对平稳的直流电，通过激励线圈盘与 C3 高压电容并联组成的谐振电路，加到主控开关管 IGBT 集电极上，由控制芯片提供 20～30KHz以上的开关信号加在IGBT 栅极上，通过控制 IGBT 的高速开关，将其转换成 20～30KHz以上的高频交变电流，此高频交变电流经过激励线圈盘与 C3 高压电容组成的谐振电路，转换成高频交变磁场，当炉面上放有铁质锅具切割交变磁力线时，锅具底部产生涡流发热。(如图 1) ● 主回路常见故障及检修 A、不通电（烧机） 现象：通电无任何反应 原因分析：目测保险管已烧坏，用万用表二极管档检查，IGBT 的C-E 击穿，桥堆四臂中的一只或几只二极管击穿，因 C1、C2、C3 等高压电容容量变小，或严重发热，损耗变大，导致 IGBT 峰值电压变大，过压击穿；压敏电...
