板式换热器设计计算

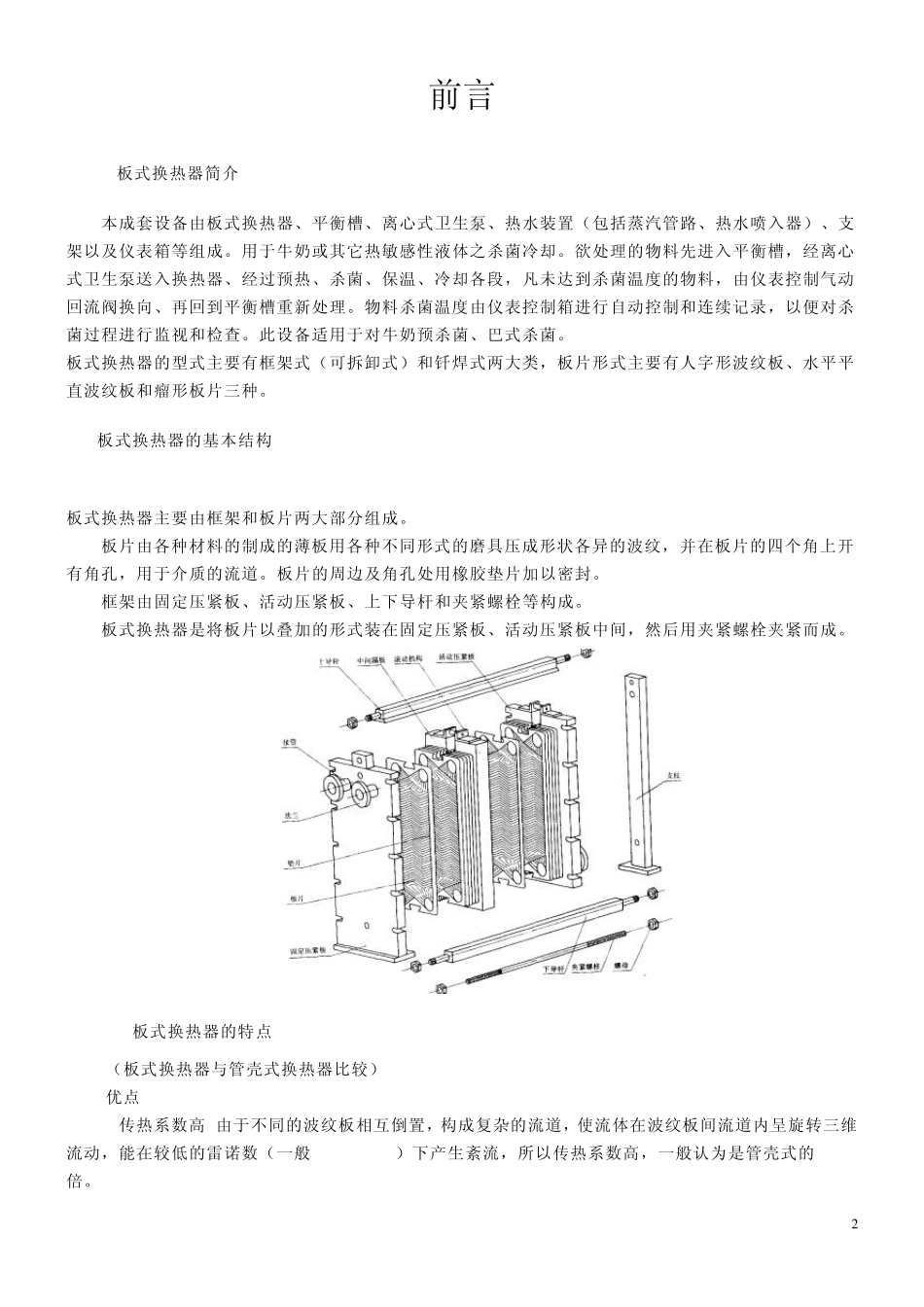

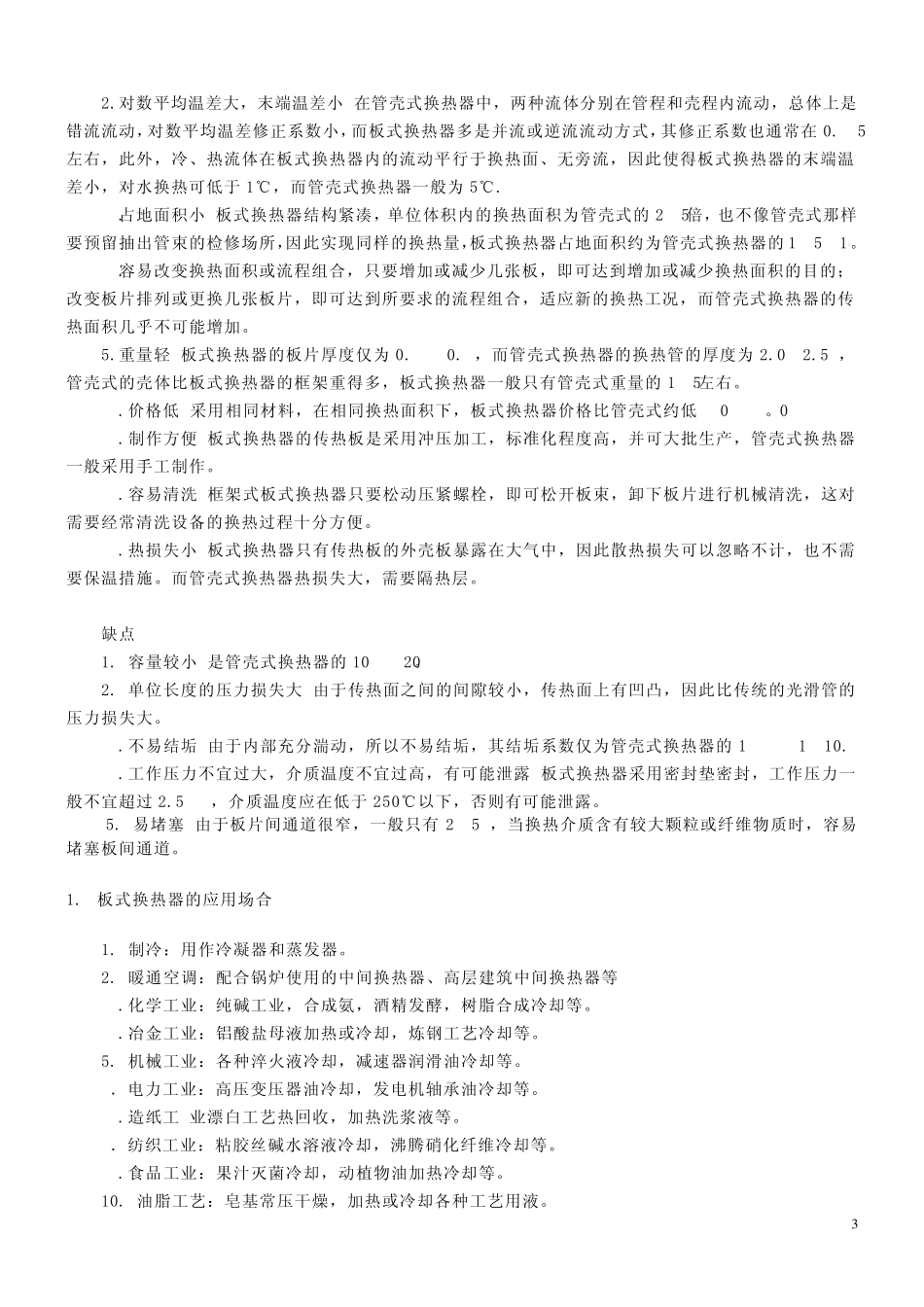

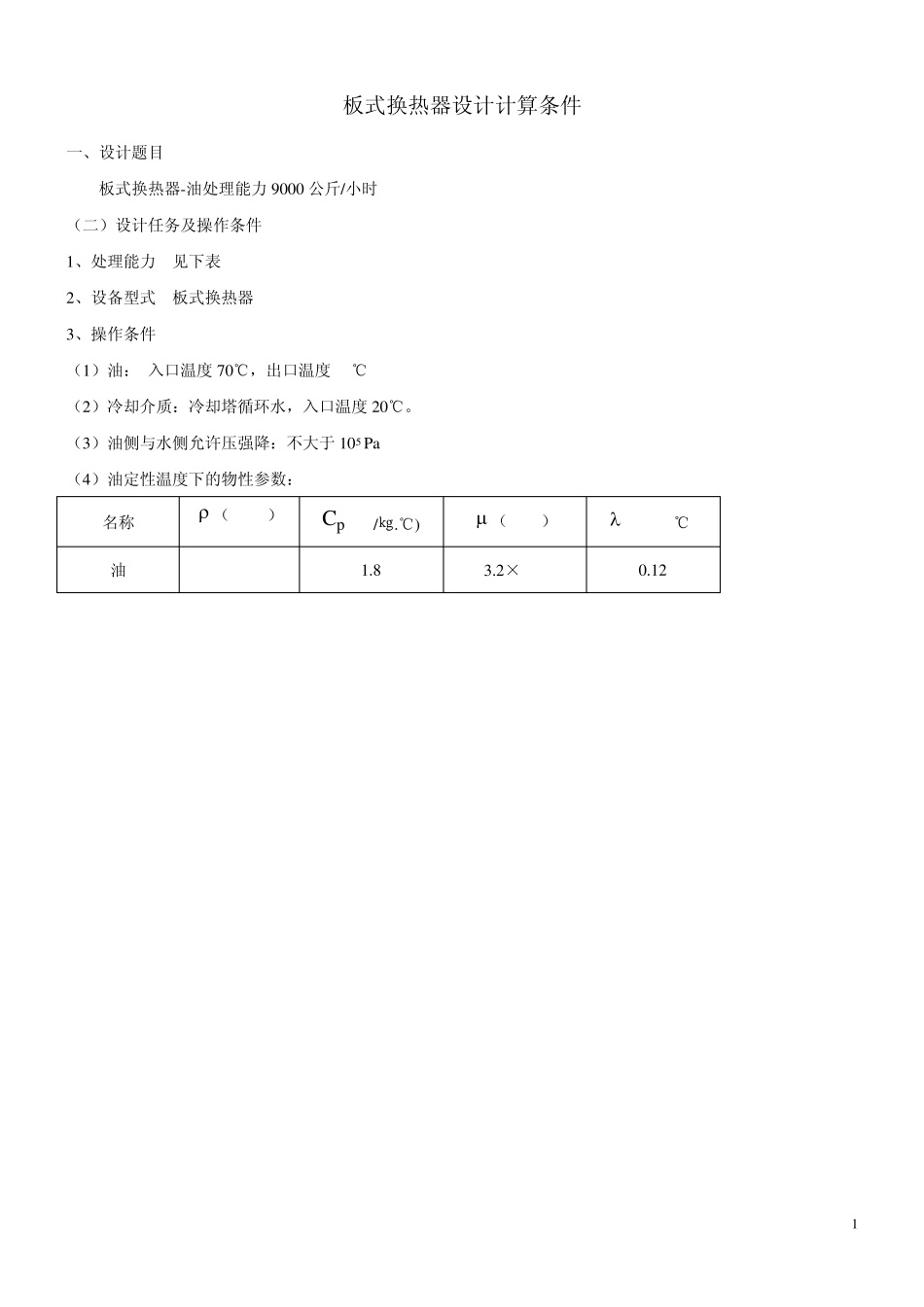

1 板式换热器设计计算条件 一、设计题目 板式换热器-油处理能力9000 公斤/小时 （二）设计任务及操作条件 1、处理能力 见下表 2、设备型式 板式换热器 3、操作条件 （1）油： 入口温度70℃，出口温度40℃ （2）冷却介质：冷却塔循环水，入口温度20℃。 （3）油侧与水侧允许压强降：不大于105 Pa （4）油定性温度下的物性参数： 名称  （kg/m3） Cp (kJ/㎏.℃)  （Pa.s）  (W/m.℃) 油 850 1.8 3.2×10-4 0.12 2 前言 1.板式换热器简介 本成套设备由板式换热器、平衡槽、离心式卫生泵、热水装置（包括蒸汽管路、热水喷入器）、支架以及仪表箱等组成。用于牛奶或其它热敏感性液体之杀菌冷却。欲处理的物料先进入平衡槽，经离心式卫生泵送入换热器、经过预热、杀菌、保温、冷却各段，凡未达到杀菌温度的物料，由仪表控制气动回流阀换向、再回到平衡槽重新处理。物料杀菌温度由仪表控制箱进行自动控制和连续记录，以便对杀菌过程进行监视和检查。此设备适用于对牛奶预杀菌、巴式杀菌。 板式换热器的型式主要有框架式（可拆卸式）和钎焊式两大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。 1.1板式换热器的基本结构 板式换热器主要由框架和板片两大部分组成。 板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。 框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。 板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。 1.2板式换热器的特点 （板式换热器与管壳式换热器比较） 优点 1.传热系数高 由于不同的波纹板相互倒置，构成复杂的流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺数（一般 Re=50~200）下产生紊流，所以传热系数高，一般认为是管壳式的 3~5倍。 3 2.对数平均温差大，末端温差小 在管壳式换热器中，两种流体分别在管程和壳程内流动，总体上是错流流动，对数平均温差修正系数小，而板式换热器多是并流或逆流流动方式，其修正系数也通常在0.95左右，此外，冷、热流体在板式换热器内的流动平行于换热面、无旁流，因此使得板式换热器的末端温差小，对水换热可低于1℃，而管壳式换热器一般为 5℃. 3.占地面积小 板式换热器结构紧凑，单位体积内的换热面积为管壳式的2~5倍，也不像管壳式那...
