板式换热器选型

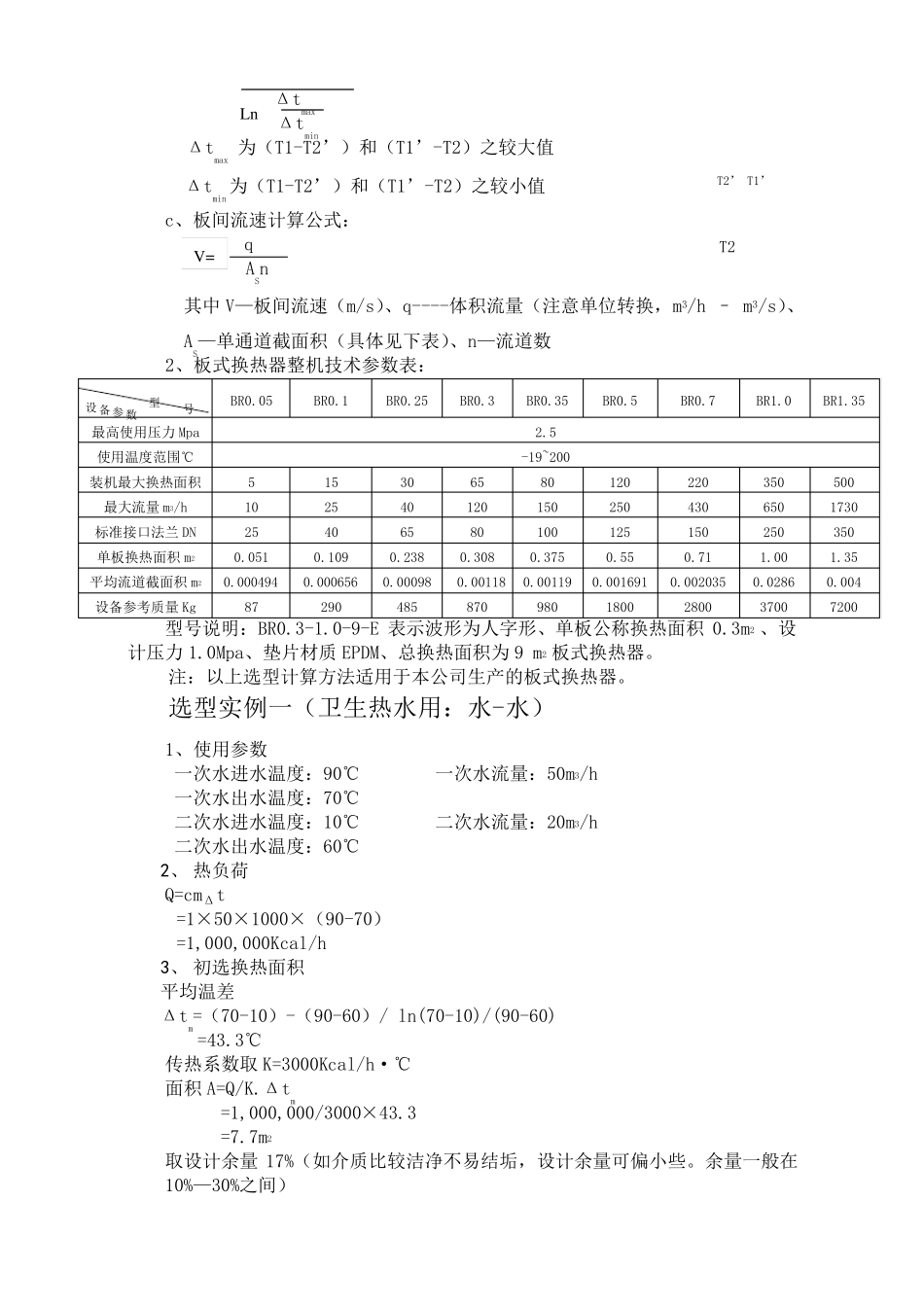

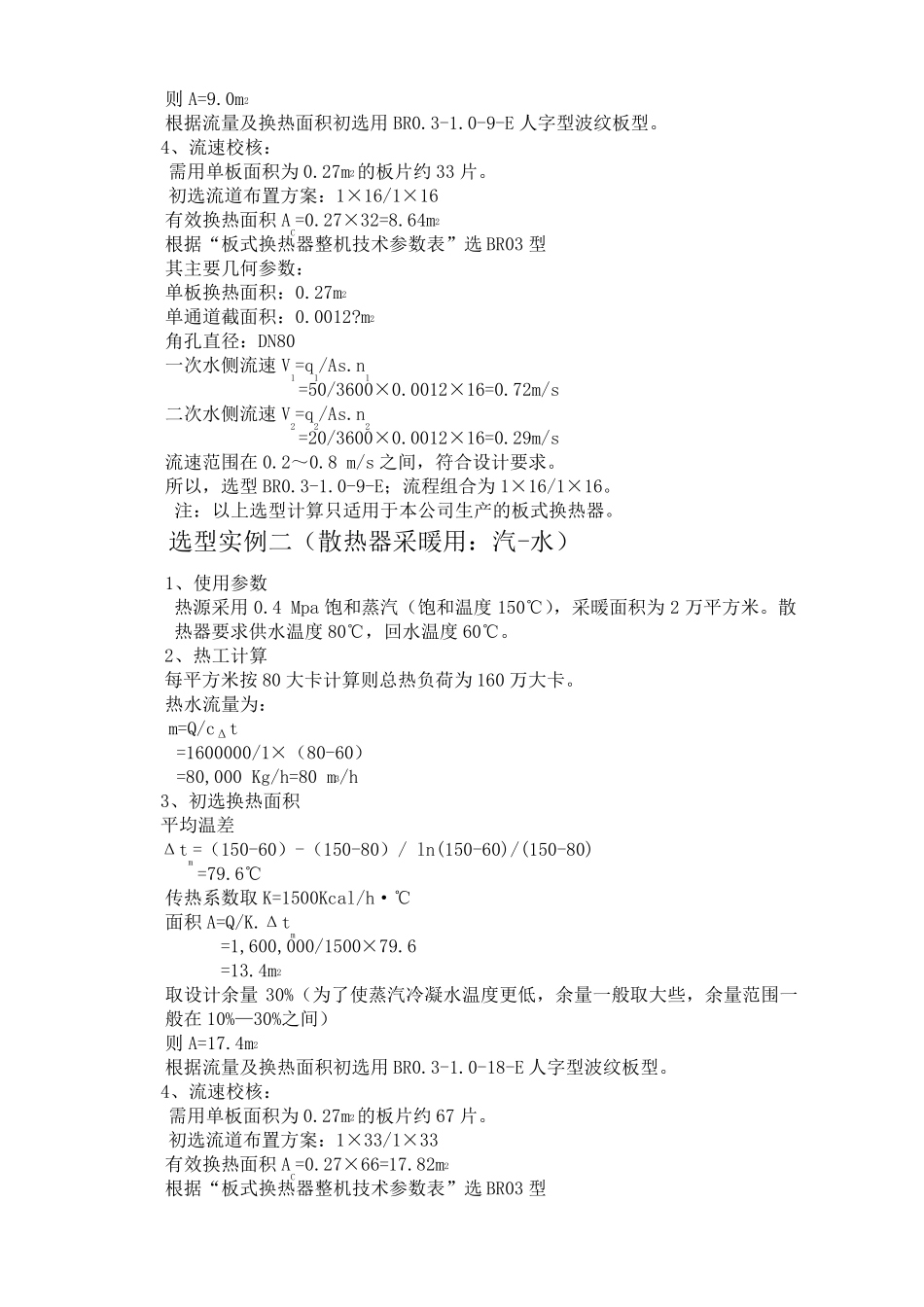

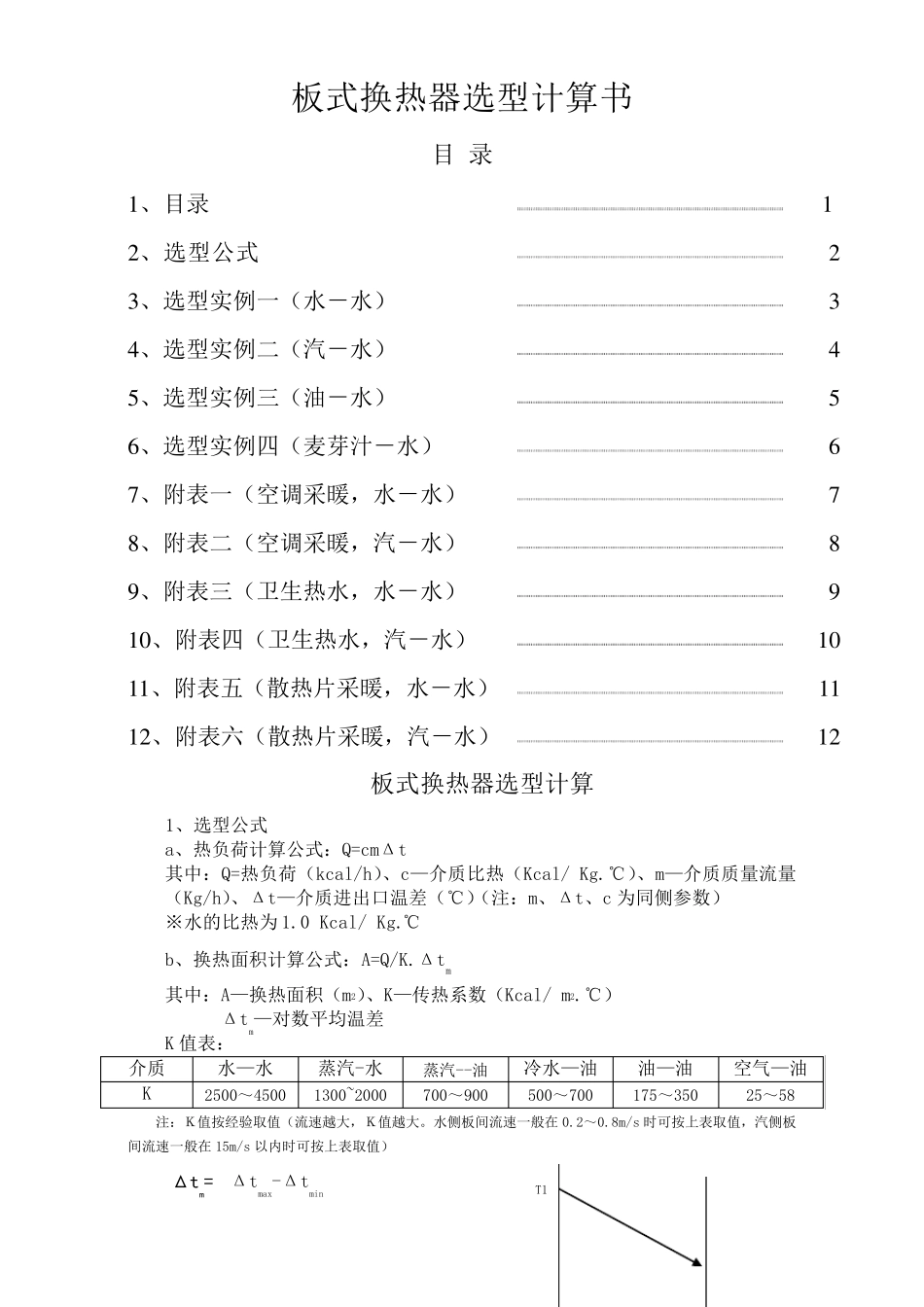

板式换热器选型计算书 目 录 1 、目录 1 2 、选型公式 2 3 、选型实例一（水－水） 3 4 、选型实例二（汽－水） 4 5 、选型实例三（油－水） 5 6 、选型实例四（麦芽汁－水） 6 7 、附表一（空调采暖，水－水） 7 8 、附表二（空调采暖，汽－水） 8 9 、附表三（卫生热水，水－水） 9 1 0 、附表四（卫生热水，汽－水） 1 0 1 1 、附表五（散热片采暖，水－水） 1 1 1 2 、附表六（散热片采暖，汽－水） 1 2 板式换热器选型计算 1、选型公式 a、热负荷计算公式：Q=cmΔt 其中：Q=热负荷（kcal/h）、c—介质比热（Kcal/ Kg.℃）、m—介质质量流量（Kg/h）、Δt—介质进出口温差（℃）（注：m、Δt、c 为同侧参数） ※水的比热为 1.0 Kcal/ Kg.℃ b、换热面积计算公式：A=Q/K.Δtm 其中：A—换热面积（m2）、K—传热系数（Kcal/ m2.℃） Δtm—对数平均温差 K 值表： 介质 水—水 蒸汽-水 蒸汽--油 冷水—油 油—油 空气—油 K 2500～4500 1300~2000 700～900 500～700 175～350 25～58 注：Ｋ值按经验取值（流速越大，Ｋ值越大。水侧板间流速一般在 0.2～0.8m/s 时可按上表取值，汽侧板间流速一般在 15m/s 以内时可按上表取值） Δtmax-Δtmin T1 Δ tm= Δtmax Δtmin Δtmax 为（T1-T2’）和（T1’-T2）之较大值 Δtmin为（T1-T2’）和（T1’-T2）之较小值 T2’ T1’ c、板间流速计算公式： q T2 ASn 其中V—板间流速（m/s）、q----体积流量（注意单位转换，m3/h – m3/s）、 AS—单通道截面积（具体见下表）、n—流道数 2、板式换热器整机技术参数表： BR0.05 BR0.1 BR0.25 BR0.3 BR0.35 BR0.5 BR0.7 BR1.0 BR1.35 最高使用压力Mpa 2.5 使用温度范围℃ -19~200 装机最大换热面积 5 15 30 65 80 120 220 350 500 最大流量m3/h 10 25 40 120 150 250 430 650 1730 标准接口法兰DN 25 40 65 80 100 125 150 250 350 单板换热面积m2 0.051 0.109 0.238 0.308 0.375 0.55 0.71 1.00 1.35 平均流道截面积m2 0.000494 0.000656 0.00098 0.00118 0.00119 0.001691 0.002035 0.0286 0.004 设备参考质量Kg 87 290 485 870 980 1800 2800 3700 7200 型号说明：BR0.3-1.0-9-E 表示波形为人字形、单板公称换热面积0.3m2 、设计压力1.0Mpa、垫片材质EPDM、总换热面积为9 m...
