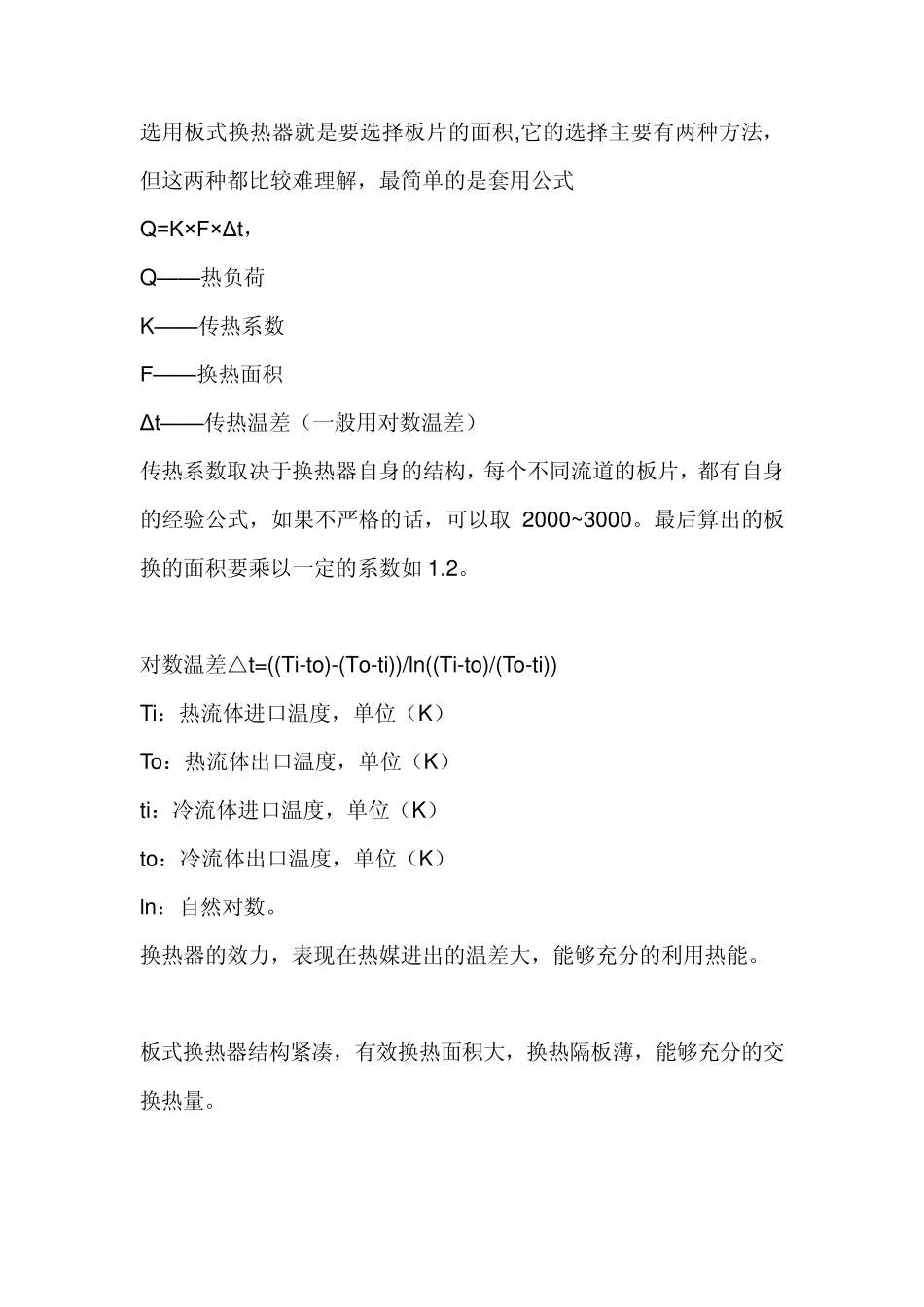

选用板式换热器就是要选择板片的面积,它的选择主要有两种方法,但这两种都比较难理解,最简单的是套用公式 Q=K×F×Δt, Q— — 热负荷 K— — 传热系数 F— — 换热面积 Δt— — 传热温差(一般用对数温差) 传热系数取决于换热器自身的结构,每个不同流道的板片,都有自身的经验公式,如果不严格的话,可以取2000~ 3000。最后算出的板换的面积要乘以一定的系数如1.2。 对数温差△t=((Ti-to)-(To-ti))/ln((Ti-to)/(To-ti)) Ti:热流体进口温度,单位(K) To:热流体出口温度,单位(K) ti:冷流体进口温度,单位(K) to:冷流体出口温度,单位(K) ln:自然对数。 换热器的效力,表现在热媒进出的温差大,能够充分的利用热能。 板式换热器结构紧凑,有效换热面积大,换热隔板薄,能够充分的交换热量。 板式换热器和同样换热能力的其它类型换热器比较,表面积小,自身热损失小。特别是那种高温铜钎焊的板式换热器,体积之小又是传统的板式换热器无法与之相比较的。 蒸汽锅炉的出力根据其出口压力温度不同而不同,不过,供暖所用的蒸汽锅炉多为饱和蒸汽,就是利用汽化潜热,因为在 100~200 度之间,水的汽化潜热变化不大,所以不管出口参数如何,1 吨/小时出力的锅炉散热量基本相当. 即 1t/h,约等于 0.7 兆瓦,约等于 60*10000 大卡/小时 两者之间的换算关系式(蒸发量与供热量) Q=D(hq-hgs)*0.278 Kw D——锅炉蒸发量 t/h hq/hg——蒸汽和给水的焓 kj/kg 供热量 0.7MW 相当于蒸发量 1t/h 蒸汽炉和热水炉的1.5 吨不是一个概念: 蒸汽锅炉的容量用蒸发量表示的,单位是 t/h(俗称蒸吨)。热水锅炉的容量是用热功率(过去称为供热量)表示的,单位是 MW。热水锅炉的容量单位不应换算成蒸汽锅炉的容量单位,即:不能将热水锅炉的容量用 t/h 来表示。相反,在统计各种锅炉的总容量大小时,国际上通行用热功率 MW 来表示。也就是说,蒸汽锅炉的容量也要换算成MW 来进行统计。严格地讲,蒸汽锅炉的蒸发量相同,但额定压力、温度不同时,它供出的蒸汽焓值是不同的;也就是说,蒸发量相同,但额定压力、温度不同的蒸汽锅炉热功率是不同的,但是差别不是很大。 补充说明:1t/h 蒸发量的蒸汽锅炉相当于 60 万大卡/时供热量的热水锅炉,其热功率近似为 0.7MW。 所以一般要求精度不高时,可以用 0.7MW 热水锅炉≈1t/h蒸汽锅炉来处理两者的对应关系。 锅炉产品型号编制方法 锅炉产品的型号...
