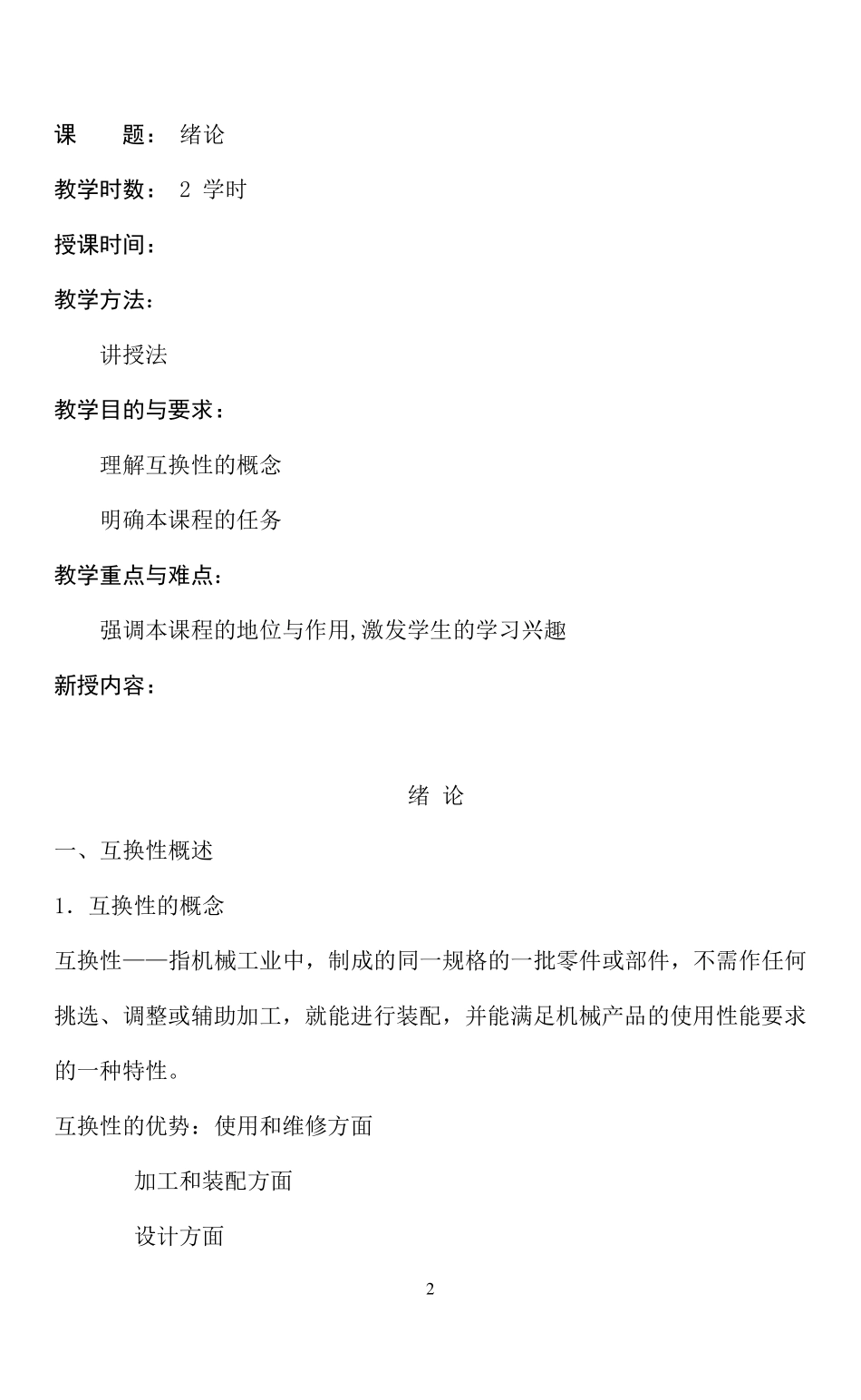

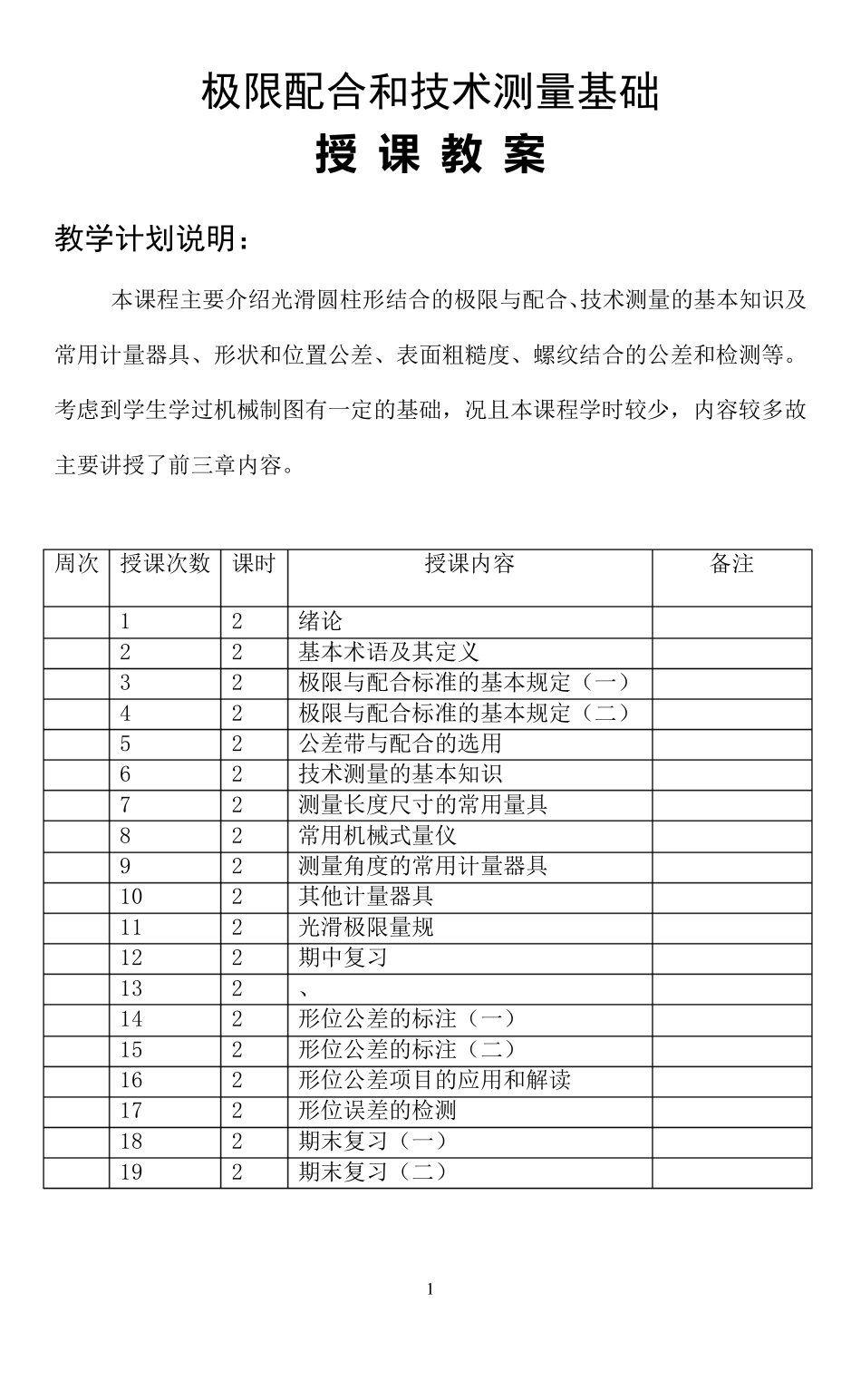

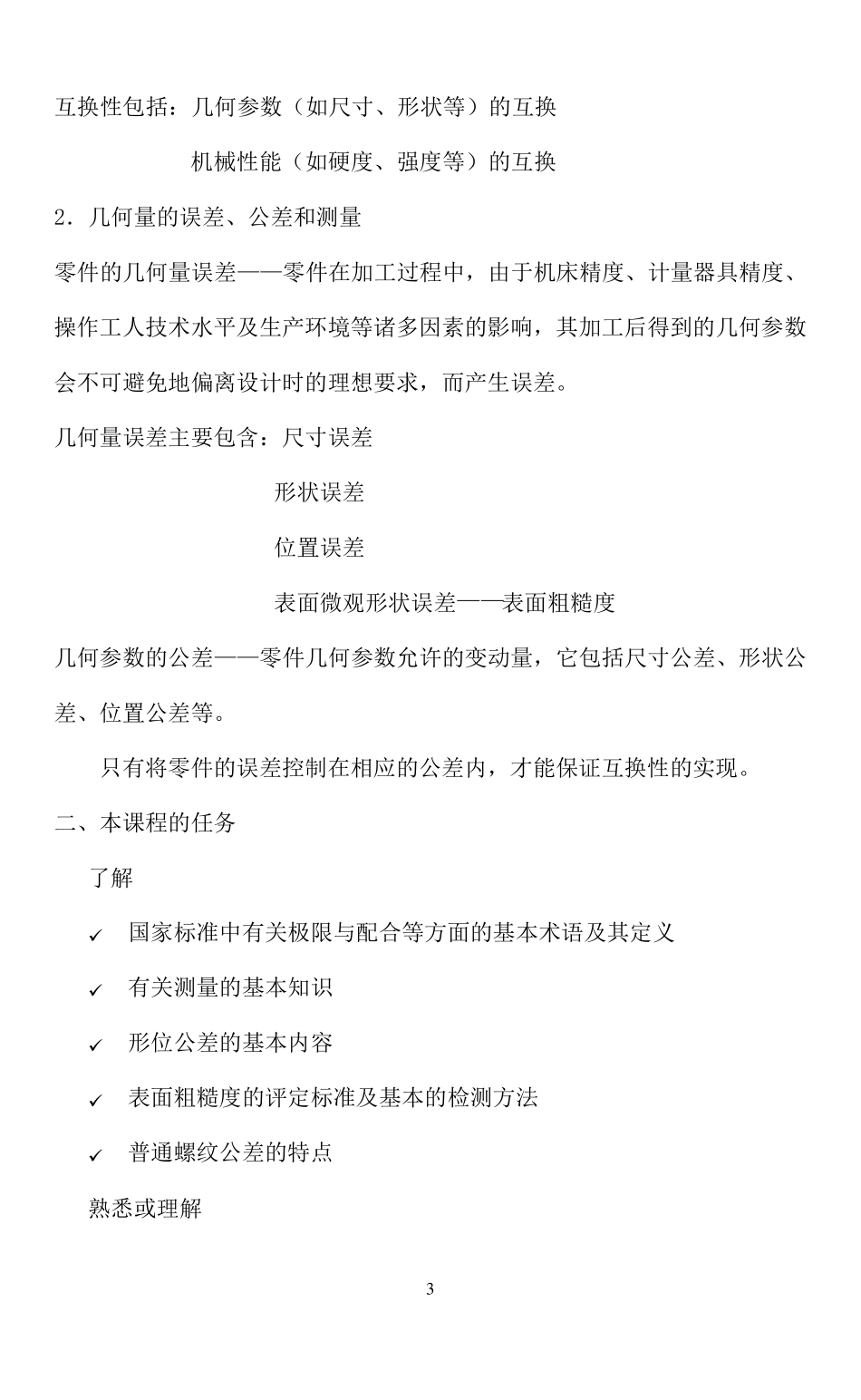

1 极限配合和技术测量基础 授 课 教 案 教学计划说明: 本课程主要介绍光滑圆柱形结合的极限与配合、技术测量的基本知识及常用计量器具、形状和位置公差、表面粗糙度、螺纹结合的公差和检测等。考虑到学生学过机械制图有一定的基础,况且本课程学时较少,内容较多故主要讲授了前三章内容。 周次 授课次数 课时 授课内容 备注 1 2 绪论 2 2 基本术语及其定义 3 2 极限与配合标准的基本规定(一) 4 2 极限与配合标准的基本规定(二) 5 2 公差带与配合的选用 6 2 技术测量的基本知识 7 2 测量长度尺寸的常用量具 8 2 常用机械式量仪 9 2 测量角度的常用计量器具 10 2 其他计量器具 11 2 光滑极限量规 12 2 期中复习 13 2 、 14 2 形位公差的标注(一) 15 2 形位公差的标注(二) 16 2 形位公差项目的应用和解读 17 2 形位误差的检测 18 2 期末复习(一) 19 2 期末复习(二) 2 课 题: 绪论 教学时数: 2 学时 授课时间: 教学方法: 讲授法 教学目的与要求: 理解互换性的概念 明确本课程的任务 教学重点与难点: 强调本课程的地位与作用,激发学生的学习兴趣 新授内容: 绪 论 一、互换性概述 1.互换性的概念 互换性——指机械工业中,制成的同一规格的一批零件或部件,不需作任何挑选、调整或辅助加工,就能进行装配,并能满足机械产品的使用性能要求的一种特性。 互换性的优势:使用和维修方面 加工和装配方面 设计方面 3 互换性包括:几何参数(如尺寸、形状等)的互换 机械性能(如硬度、强度等)的互换 2.几何量的误差、公差和测量 零件的几何量误差——零件在加工过程中,由于机床精度、计量器具精度、操作工人技术水平及生产环境等诸多因素的影响,其加工后得到的几何参数会不可避免地偏离设计时的理想要求,而产生误差。 几何量误差主要包含:尺寸误差 形状误差 位置误差 表面微观形状误差——表面粗糙度 几何参数的公差——零件几何参数允许的变动量,它包括尺寸公差、形状公差、位置公差等。 只有将零件的误差控制在相应的公差内,才能保证互换性的实现。 二、本课程的任务 了解 ✓ 国家标准中有关极限与配合等方面的基本术语及其定义 ✓ 有关测量的基本知识 ✓ 形位公差的基本内容 ✓ 表面粗糙度的评定标准及基本的检测方法 ✓ 普通螺纹公差的特点 熟悉或理解 4 ✓ 极限与配合标准的基本规定 ✓ 常用...
