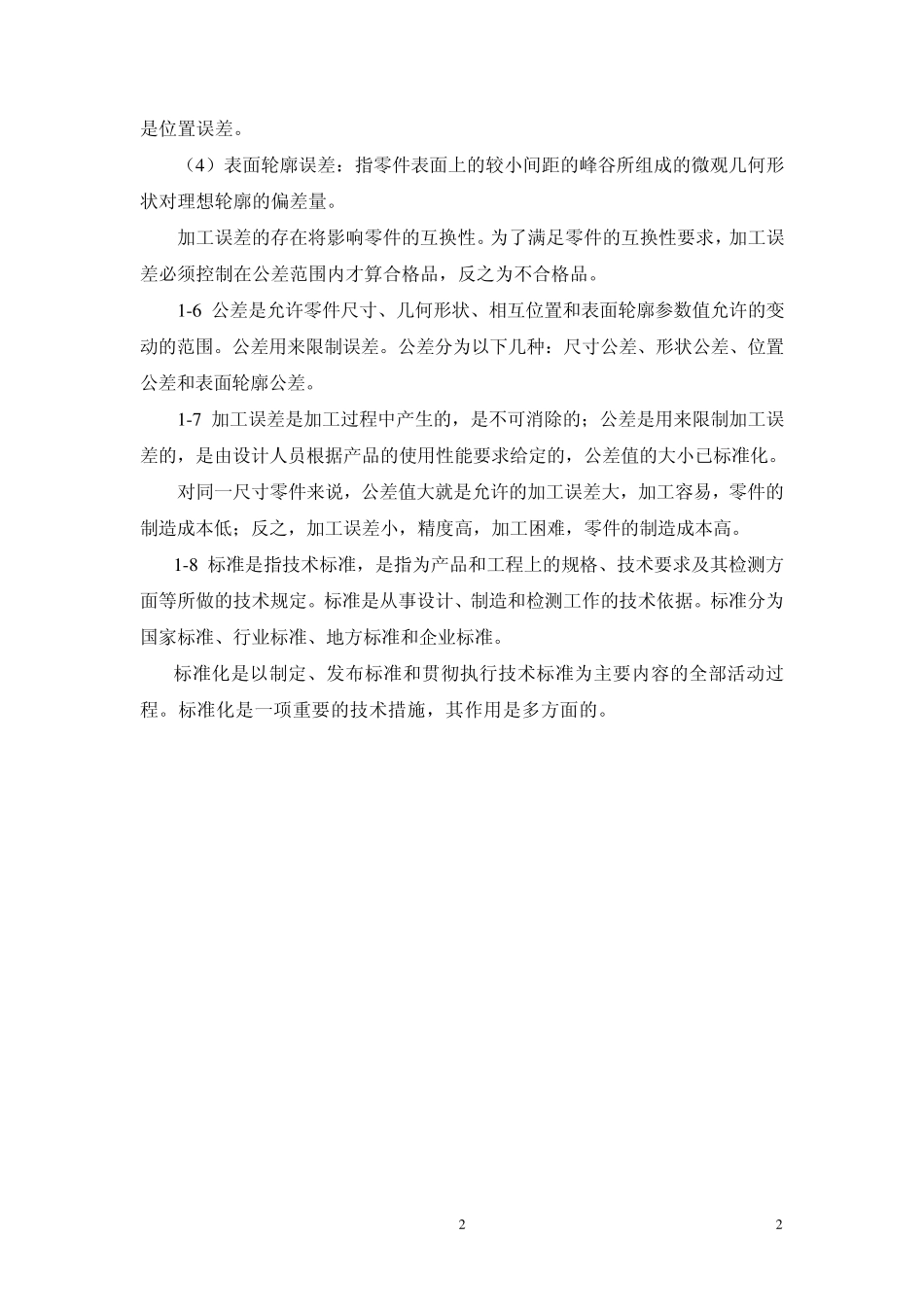

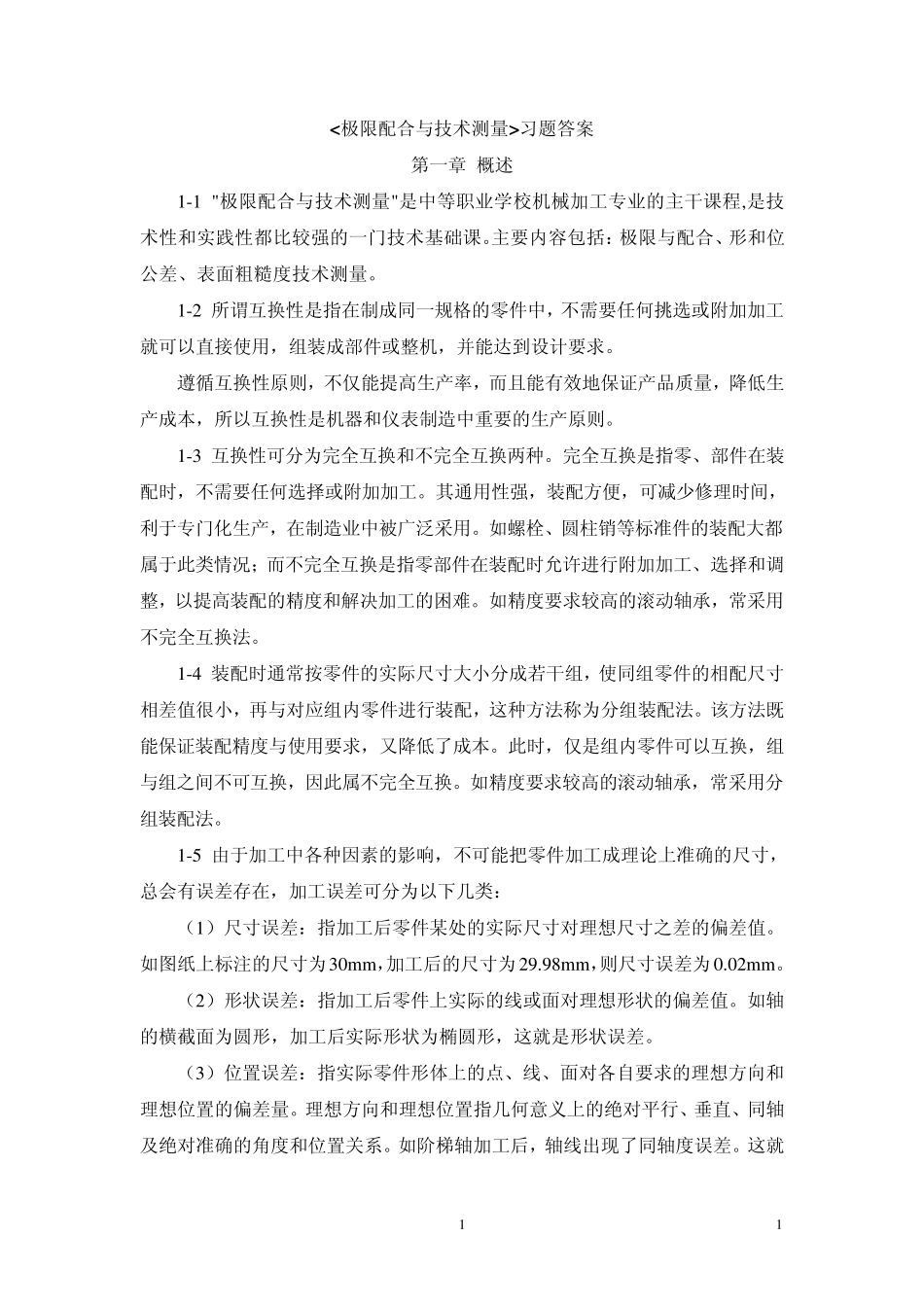

1 1 < 极限配合与技术测量> 习题答案 第一章 概述 1-1 "极限配合与技术测量"是中等职业学校机械加工专业的主干课程,是技术性和实践性都比较强的一门技术基础课。主要内容包括:极限与配合、形和位公差、表面粗糙度技术测量。 1-2 所谓互换性是指在制成同一规格的零件中,不需要任何挑选或附加加工就可以直接使用,组装成部件或整机,并能达到设计要求。 遵循互换性原则,不仅能提高生产率,而且能有效地保证产品质量,降低生产成本,所以互换性是机器和仪表制造中重要的生产原则。 1-3 互换性可分为完全互换和不完全互换两种。完全互换是指零、部件在装配时,不需要任何选择或附加加工。其通用性强,装配方便,可减少修理时间,利于专门化生产,在制造业中被广泛采用。如螺栓、圆柱销等标准件的装配大都属于此类情况;而不完全互换是指零部件在装配时允许进行附加加工、选择和调整,以提高装配的精度和解决加工的困难。如精度要求较高的滚动轴承,常采用不完全互换法。 1-4 装配时通常按零件的实际尺寸大小分成若干组,使同组零件的相配尺寸相差值很小,再与对应组内零件进行装配,这种方法称为分组装配法。该方法既能保证装配精度与使用要求,又降低了成本。此时,仅是组内零件可以互换,组与组之间不可互换,因此属不完全互换。如精度要求较高的滚动轴承,常采用分组装配法。 1-5 由于加工中各种因素的影响,不可能把零件加工成理论上准确的尺寸,总会有误差存在,加工误差可分为以下几类: (1)尺寸误差:指加工后零件某处的实际尺寸对理想尺寸之差的偏差值。如图纸上标注的尺寸为30m m ,加工后的尺寸为29.98m m ,则尺寸误差为0.02m m 。 (2)形状误差:指加工后零件上实际的线或面对理想形状的偏差值。如轴的横截面为圆形,加工后实际形状为椭圆形,这就是形状误差。 (3)位置误差:指实际零件形体上的点、线、面对各自要求的理想方向和理想位置的偏差量。理想方向和理想位置指几何意义上的绝对平行、垂直、同轴及绝对准确的角度和位置关系。如阶梯轴加工后,轴线出现了同轴度误差。这就 2 2 是位置误差。 (4 )表面轮廓误差:指零件表面上的较小间距的峰谷所组成的微观几何形状对理想轮廓的偏差量。 加工误差的存在将影响零件的互换性。为了满足零件的互换性要求,加工误差必须控制在公差范围内才算合格品,反之为不合格品。 1 -6 公差是允许零件尺寸、几何形状、相互位置和表面轮廓参数值允许的变...
