架空光缆线路工程用材料指标要求(电杆、钢绞线、铁件)

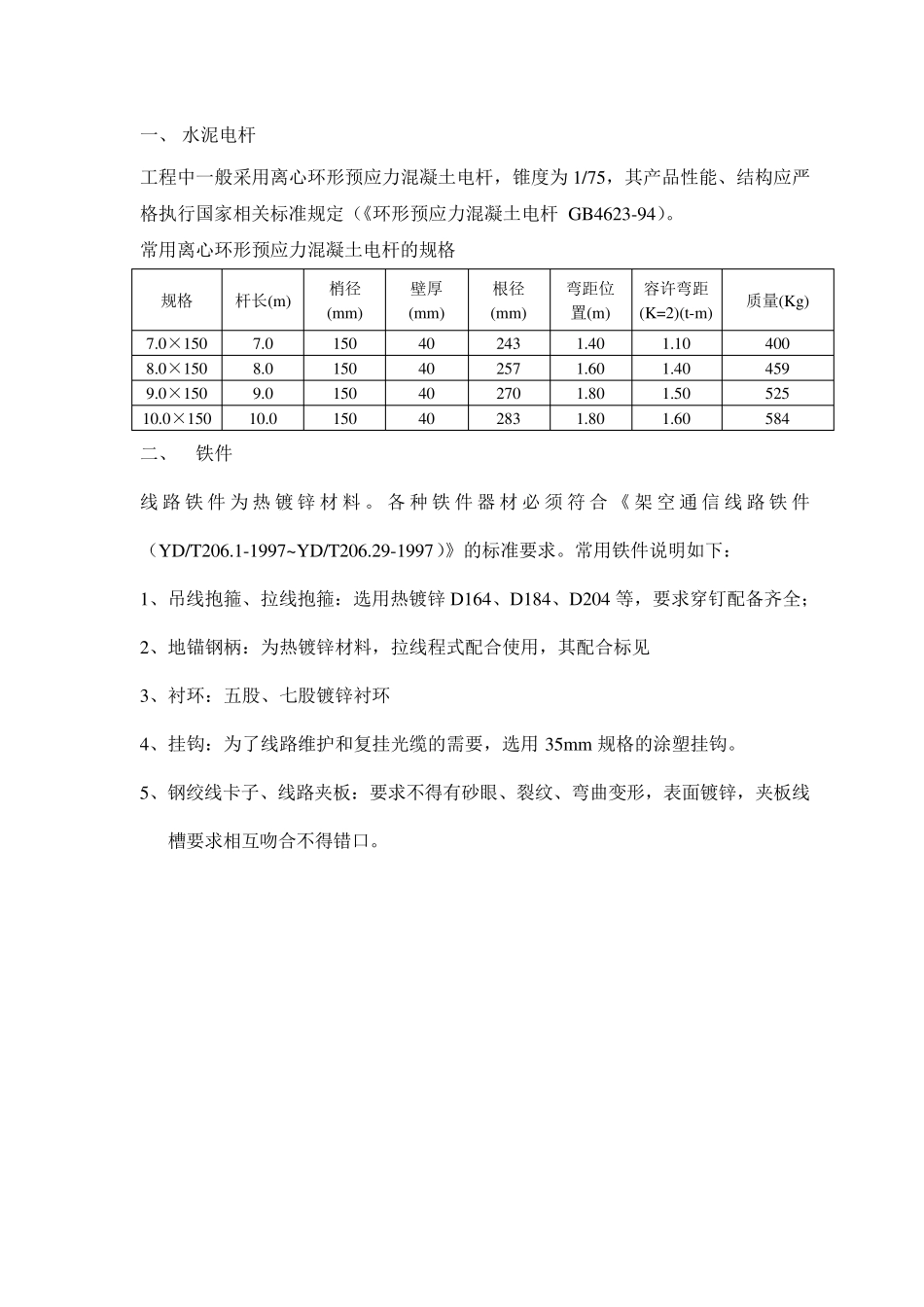

一、 水泥电杆 工程中一般采用离心环形预应力混凝土电杆，锥度为1/75，其产品性能、结构应严格执行国家相关标准规定（《环形预应力混凝土电杆 GB4623-94）。 常用离心环形预应力混凝土电杆的规格 规格 杆长(m) 梢径(mm) 壁厚(mm) 根径(mm) 弯距位置(m) 容许弯距(K=2)(t-m) 质量(Kg) 7.0×150 7.0 150 40 243 1.40 1.10 400 8.0×150 8.0 150 40 257 1.60 1.40 459 9.0×150 9.0 150 40 270 1.80 1.50 525 10.0×150 10.0 150 40 283 1.80 1.60 584 二、 铁件 线 路 铁 件 为热 镀 锌 材 料 。各 种 铁 件 器 材 必 须 符 合 《架 空 通 信 线 路 铁 件（YD/T206.1-1997~ YD/T206.29-1997）》的标准要求。常用铁件说明如下： 1、吊线抱箍、拉线抱箍：选用热镀锌 D164、D184、D204 等，要求穿钉配备齐全； 2、地锚钢柄：为热镀锌材料，拉线程式配合使用，其配合标见 3、衬环：五股、七股镀锌衬环 4、挂钩：为了线路维护和复挂光缆的需要，选用35mm 规格的涂塑挂钩。 5、钢绞线卡子、线路夹板：要求不得有砂眼、裂纹、弯曲变形，表面镀锌，夹板线槽要求相互吻合不得错口。镀锌钢较线(YB/T500048--2000) 1×7 结构 1x7(1+6) 用途 有电线杆架空拉线架 空地线、电力线杆拉线 结构 1x7 直径 全部钢丝 参考 公称抗拉强度 Mpa 钢绞线 钢丝 断面积 重量 1270 1370 1470 1570 mm kg/100m 钢丝绳最小破断拉力(KN)不小于 3.0 1.00 5.50 4.58 6.42 6.92 7.43 7.94 3.3 1.10 6.65 554 7.77 8.38 8.99 9.60 3.6 1.20 7.92 6.59 9.25 9.97 10.70 11.40 3.9 1.30 9.29 7.73 10.80 11.70 12.50 13.40 4.2 1.40 10.78 8.97 12.50 13.50 14.50 15.50 4.5 1.50 12.37 10.30 14.40 15.50 16.70 17.80 4.8 1.60 14.07 11.71 16.40 17.70 19.00 20.30 5.1 1.70 15.89 13.23 18.50 20.00 21.40 22.90 5.4 1.80 17.81 14.83 20.80 22.40 24.00 25.70 6.0 2.00 21.99 18.31 25.60 27.70 29.70 31.70 6.6 2.20 26.61 22.15 31.00 33.50 35.90 38.40 7.2 2.40 31.67 26.36 37.00 39.90 42.80 45.70 7.8 2.60 37.16 30.93 43.40 46.80 50.20 53.60 8.4 2.80 43.10 35.88 50.30 54.30 58.20 62.20 9.0 3.00 49.48 41.19 57.80 62.30 66.90 ...
