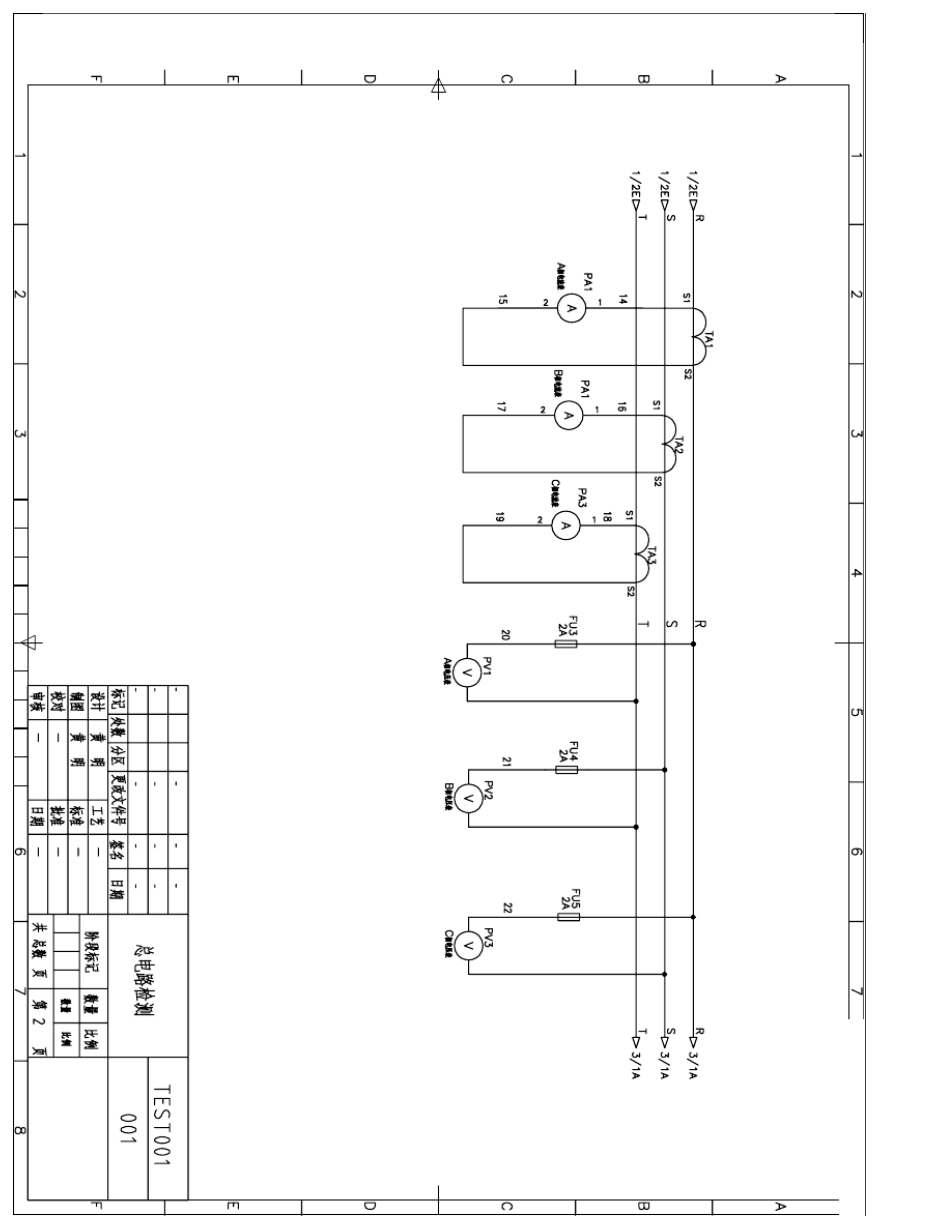

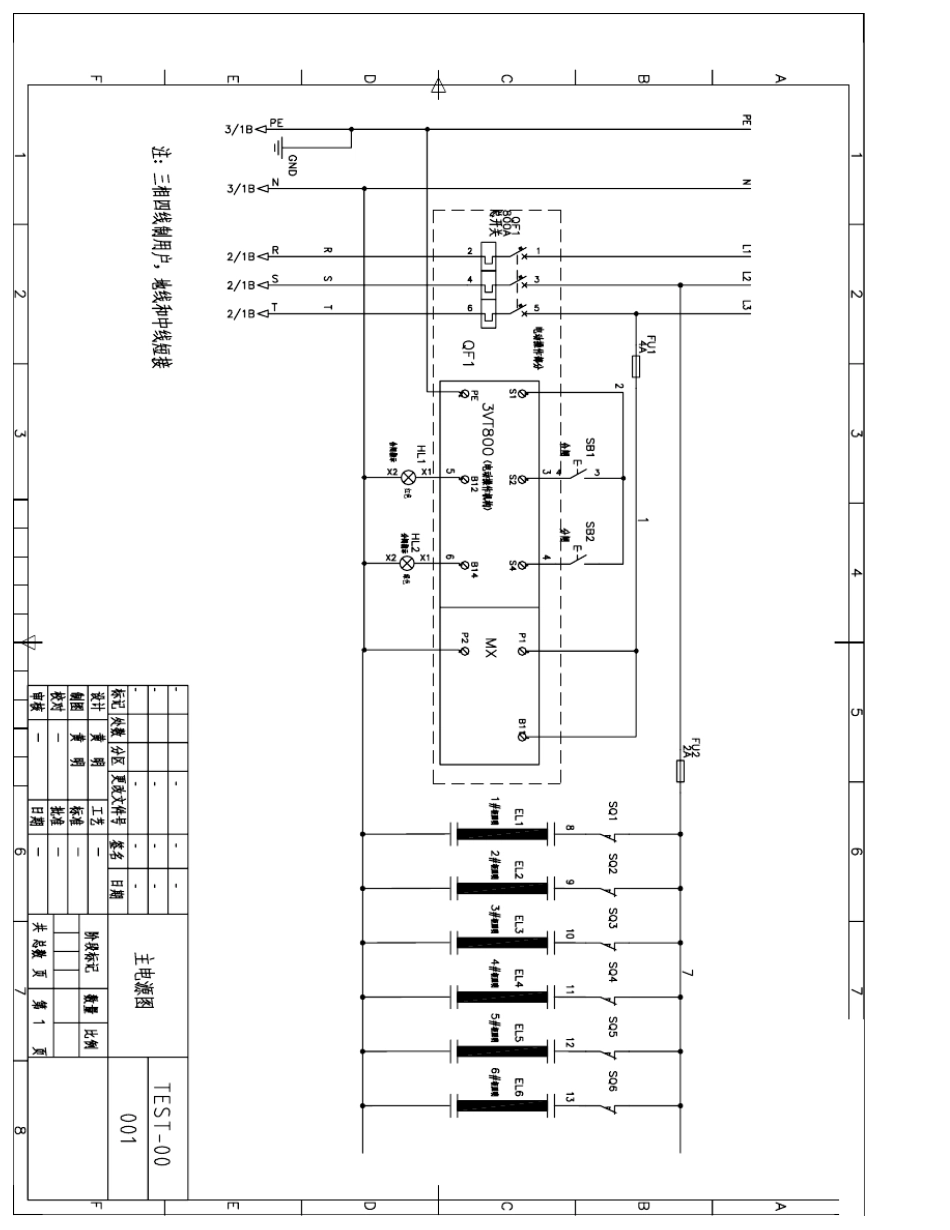

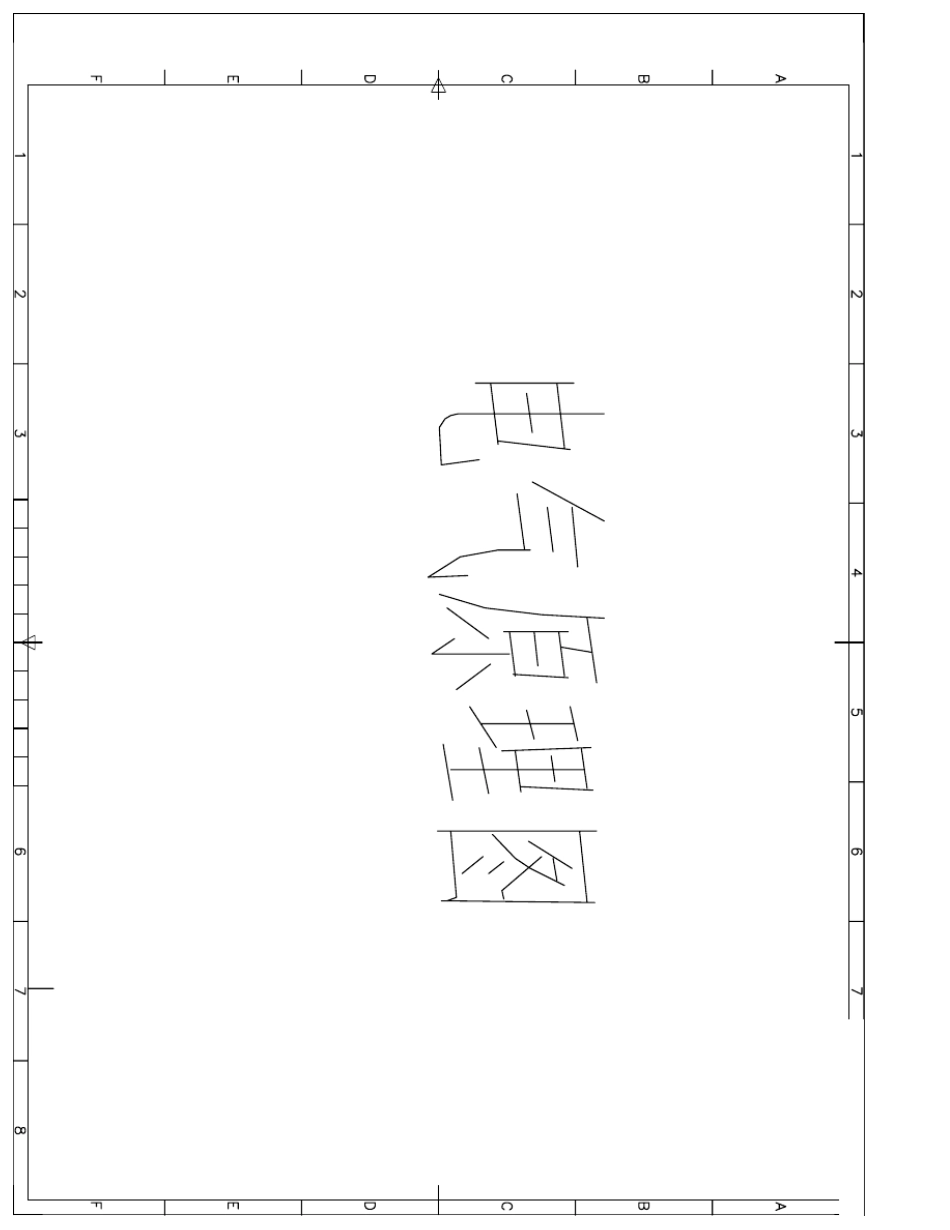

某水处理工程电气原理图

序号代 号名 称型 号 规 格单位数量备 注QF1空气断路器3VL 800 N 800 NA F/3P+MCH1QF7空气断路器3VT63 N 10 TMA / 3P F+AS(报警开关）只1西门子U1,变频器6SE6420-2AD23-0BA1带RS484附件只1西门子2U2,U3变频器6SE6440-2UD23-0BA1带RS485附件只1西门子3QF8，QF6,QF27,QF28电机断路器3VU1340-.NK00只3西门子5KM1，KM5，KM08,KM8,KM9，KM12接触器3TF3000-0XM0只6西门子6KM2,KM3,KM021,KM022,KM031,KM032接触器3TF3411-0XM0只6西门子7QF9,QF10电机断路器3VU1640-.MP00只2西门子8QF11,QF15,QF22.QF23电机断路器3VU1640-.MN00只4西门子9KM4,KM6,KM10,KM11,接触器3TF3300-0XM0只2西门子11QF12,QF24,QF31电机断路器3VU1340-.ML00只3西门子12G1，G2软起动器3RW3045-1AB4(加阻容配件）只2西门子13QF13,QF14，QF17,QF18空气断路器3VT100 N 80 TMA / 3P F只4西门子14QF19空气断路器3VU1340-.NH00只1西门子15QF20空气断路器5SJ6 2A/2P只1西门子16QF21,QF33~35,空气断路器5SJ6 1A/2P只4西门子17QF25,QF29,QF32电机断路器3VU1340-.ML00只3西门子18KM13,KM15,KM16,KM17,KM19接触器3TF3000-0XM0只5西门子19U4变频器6SE6440-2UD27-5CA1带RS484附件只1西门子20QF26空气断路器3VT100 N 40 TMA / 3P F只1西门子21QF30电机断路器3VU1340-.MB00只1西门子22KM20~22接触器3TF3000-0XM0只3西门子23KA1_KA64中间继电器RXM 4AB1BD＋RXZ E2M114＋RXM 040W套65西门子24PS1,PS10电源模块6ES7 307-1EA00-0AA0只2西门子25CPU1可编程控制器CPU6ES7 315-2AG10-0AB0只1西门子26IM0扩展模块6ES7 360-3AA01-0AA0只1西门子27IM10扩展模块6ES7 361-3CA01-0AA0只1西门子28SM2,SM3数字量输出模块6ES7 322-1BL00-0AA0只2西门子29SM1,SM1数字量输入模块6ES7 321-1BL00-0AA0只2西门子30SM12模拟量输入输出6ES7 332-7ND01-0AB0只1西门子31SM4~SM8模拟量输入6ES7 331-7KF00-0AB0只5西门子32ZS0~ZS6DP头6ES70972-0BA41-0XA0只7西门子33PLC-CARD存储卡6ES7 953-8LG11-0AA0只1西门子34PLC附件1前连接器20针6ES7 392-1AJ00-0AA0只2西门子35PLC附件2前连接器40针6ES7 390-1AE80-0AA0只10西门子36PLC附件3安装支架6ES7 953-8LG11-0AA0只2西门子37QF16电机断路器3VU1340-.MK00只1西门子38TA1_TA3电流互感器LMZ3-0.66/3 1500/5A只3国产39PV1~PV3电压表6L2-V/450V只3国产40PA1~PA3电流表6L2- 1500/5A只3国产41TC1变压器JBK3-1000/380V/220V只1国产42WT1开关电源SCN-800-24(220V) 只1明纬43FU1熔断器RT18-32/4X 只1国产44FU2~FU5熔断器RT18-32/2X只4国产45FU6,FU7熔断器RT18-32/10X只2国产元器件清单46SA1旋钮3SB3202-2KA11只1西门子47SB1红色按钮X B2-BA42C只N施耐德48SB2绿色按钮X B2-BA31C只N施耐德49SB3黄色按钮X B2-BA51C只N施耐德50HL0红色指示灯220V51HL1绿色指示灯220V52HL2红色指示灯24VDC53HL3绿色指示灯24VDC54DINDIN35MM导轨米5556
