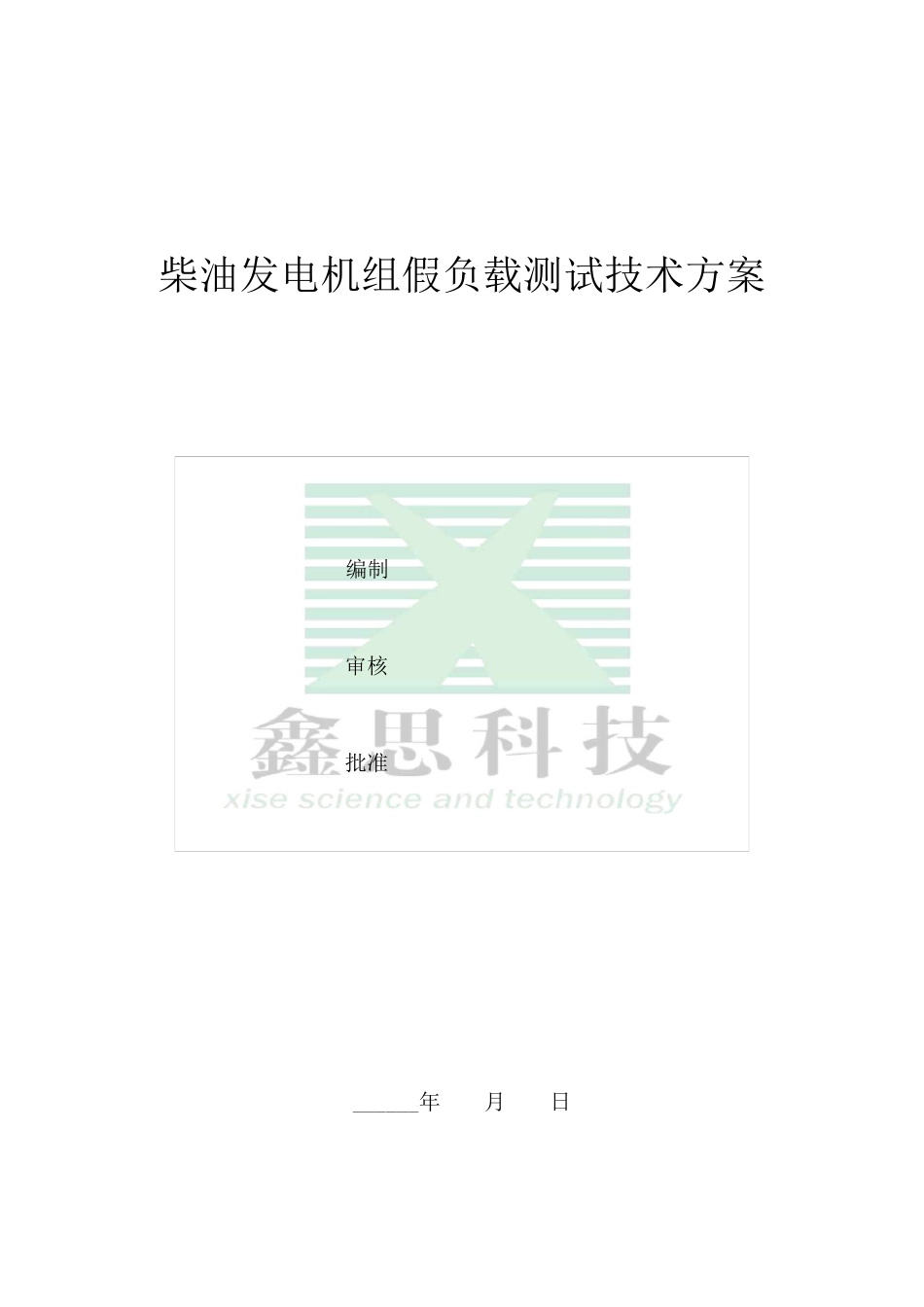

柴油发电机组假负载测试技术方案 编制 审核 批准 ______年 月 日 一、测试目的 1、柴油发电机组能否达到额定功率。 2、柴油发电机组满载运行是否达标。 3、被测柴油发电机组各项指标是否达到相关柴油发电机组标准。 4、被测柴油发电机组是否达到相关要求。 5、及时发现柴油发电机组存在的安全隐患，防患于未然。 二、测试项目 序号 测试项目 测试时长 备注 选择项 1 修订功率测试 60 分钟 以最终修订出最大功率为准 2 满载测试 60 分钟 被测方可与我公司协商时长 3 三项不平衡测试 30 分钟 可单项选择 4 稳态调整率测试 5 瞬态调整率测试 6 过载测试 三、柴油发电机组参数 额定功率（P）： KVA KW 额定电压（U）： V 额定电流（I）： A 功率因数（C）： 频 率（F）： Hz 转 速（n）： RPM 四、被测方工作 1、柴油发电机组空载运行正常； 2、柴油发电机组燃油（柴油）满足测试要求； 3、柴油发电机组机油满足测试要求； 4、柴油发电机组（配电柜）380V 断路器保持分闸。 五、测试内容及方法 1、输出功率测量 柴油发嗲机组输出为额定电压（空载）后加载纯电阻性额定负载，进行测试，测试出的带载能力必须符合要求。 测量方法与步骤： 柴油发电机组在空载情况下，调整输出电压为整定值（400V）； 逐级加载25%、50%、75%、100%。 2、电压和频率的稳态调整率测量 柴油发电机组的输出电压与柴油发电机组中的转速及励磁电流有关，而转速又决定了输出交流电的频率，只有在决定了频率的情况下，再测量其输出电压的额定值，即先进行满载时，调整交流电频率为额定值（50Hz）然后去掉负载（为空载）测量其输出电压为整定值（400V）。逐级加载25%、50%、75%、100%（或逐级减载），待稳定后，测得输出电压，经计算得稳态电压调整率U 应符合要求： U1—U U=——————×100% U 上式中： U ——空载时输出的整定电压； U1 ——负载渐变后的稳定输出电压。取最大值和最小值，若三相电取平均值。 可用柴油发呆年纪组控制屏上的频率表或F41B 表测试频率，测得交流电频率经计算得稳态频率调整率df 应符合要求： f1—f2 df =——————×100% f 上式中： f ——满载时的额定频率； f1 ——负载渐变时的稳定频率，取各读数中的最大值和最小值； f2 ——额定负载的频率。 当测试中所加的负载为满载时，f1 用空载时频率代替，f=f2 为满载时频率值代替。 ...
