标准件的标记规范.

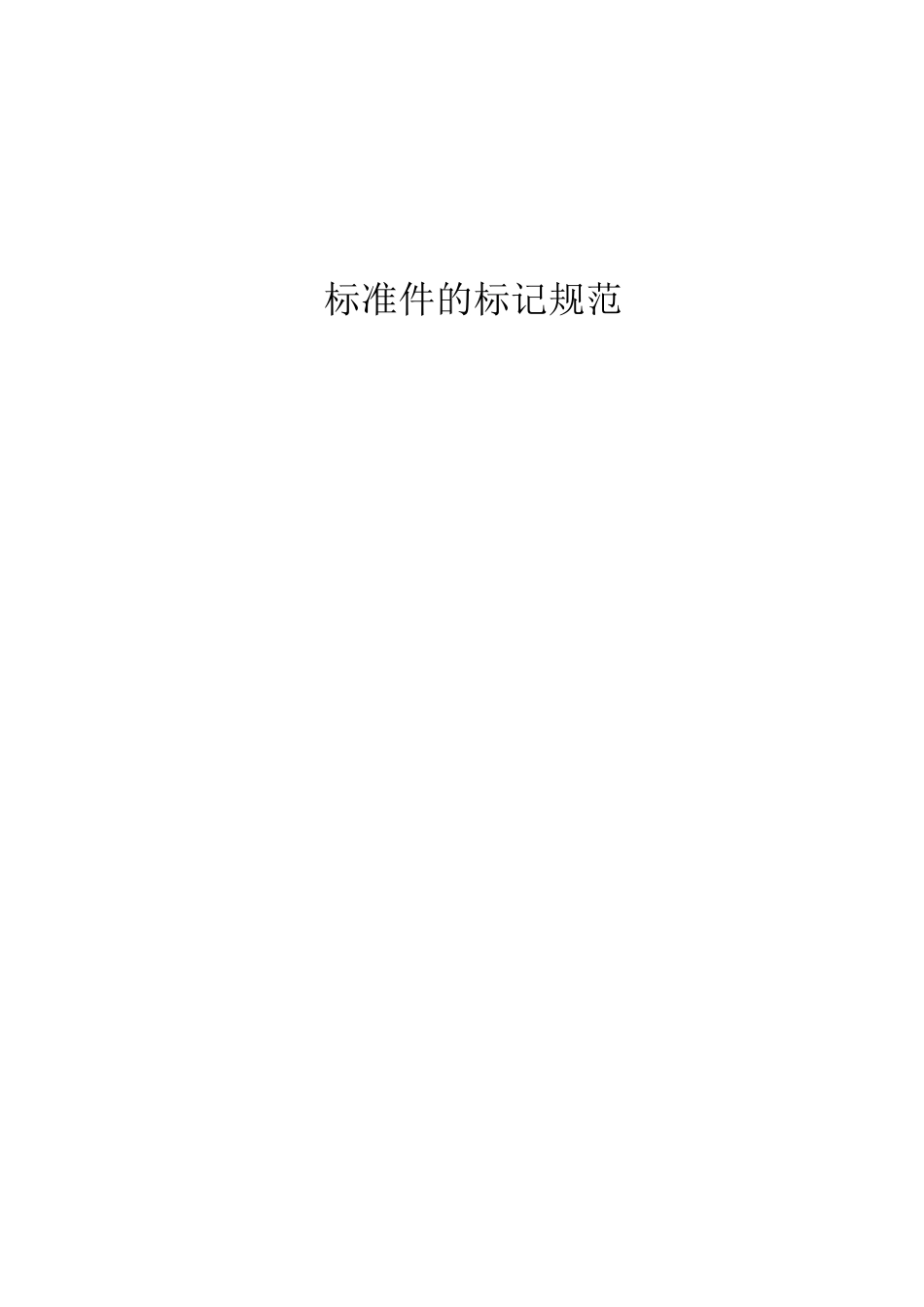

标准件的标记规范._第1页
1/7
标准件的标记规范._第2页
2/7
标准件的标记规范._第3页
3/7

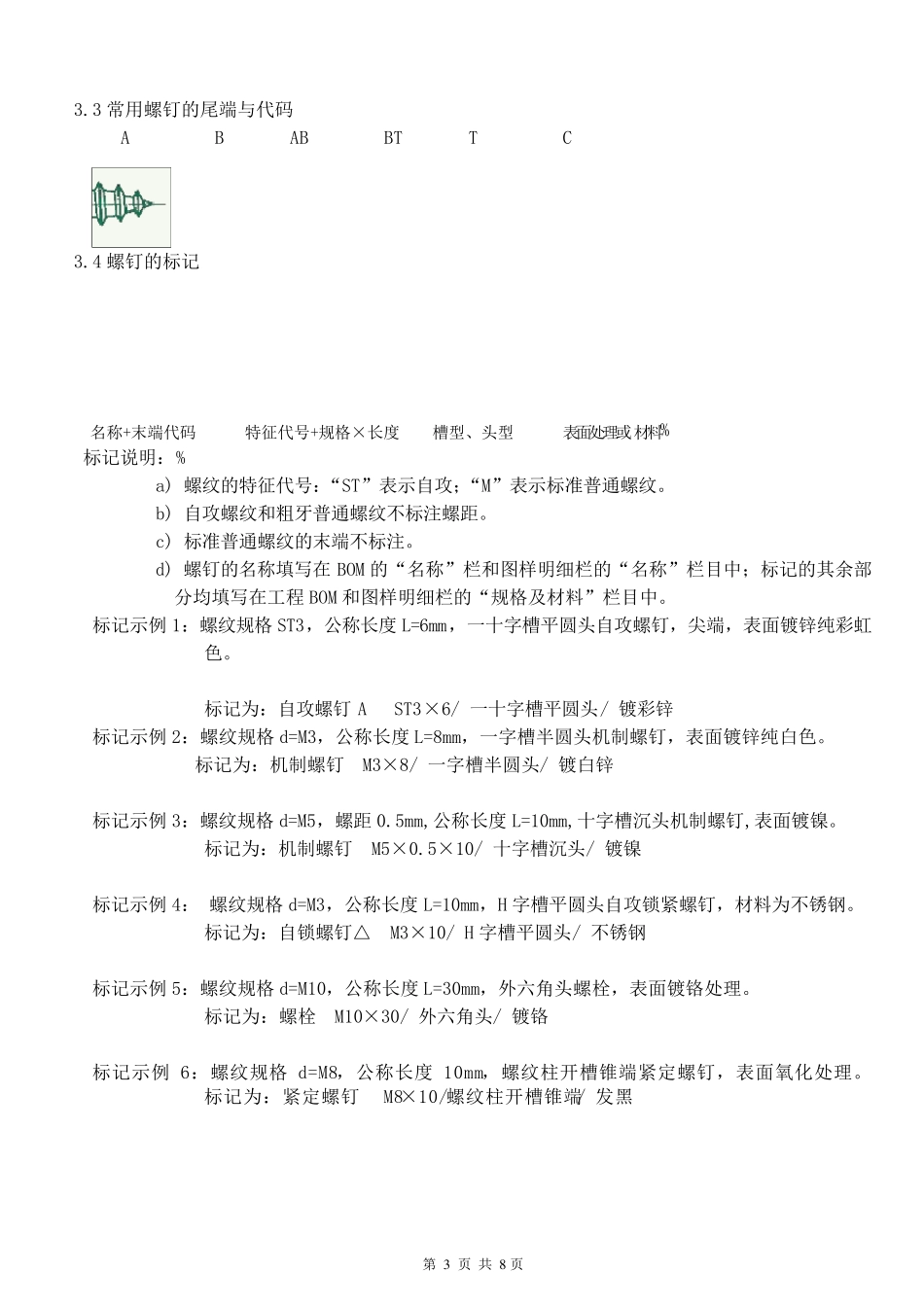

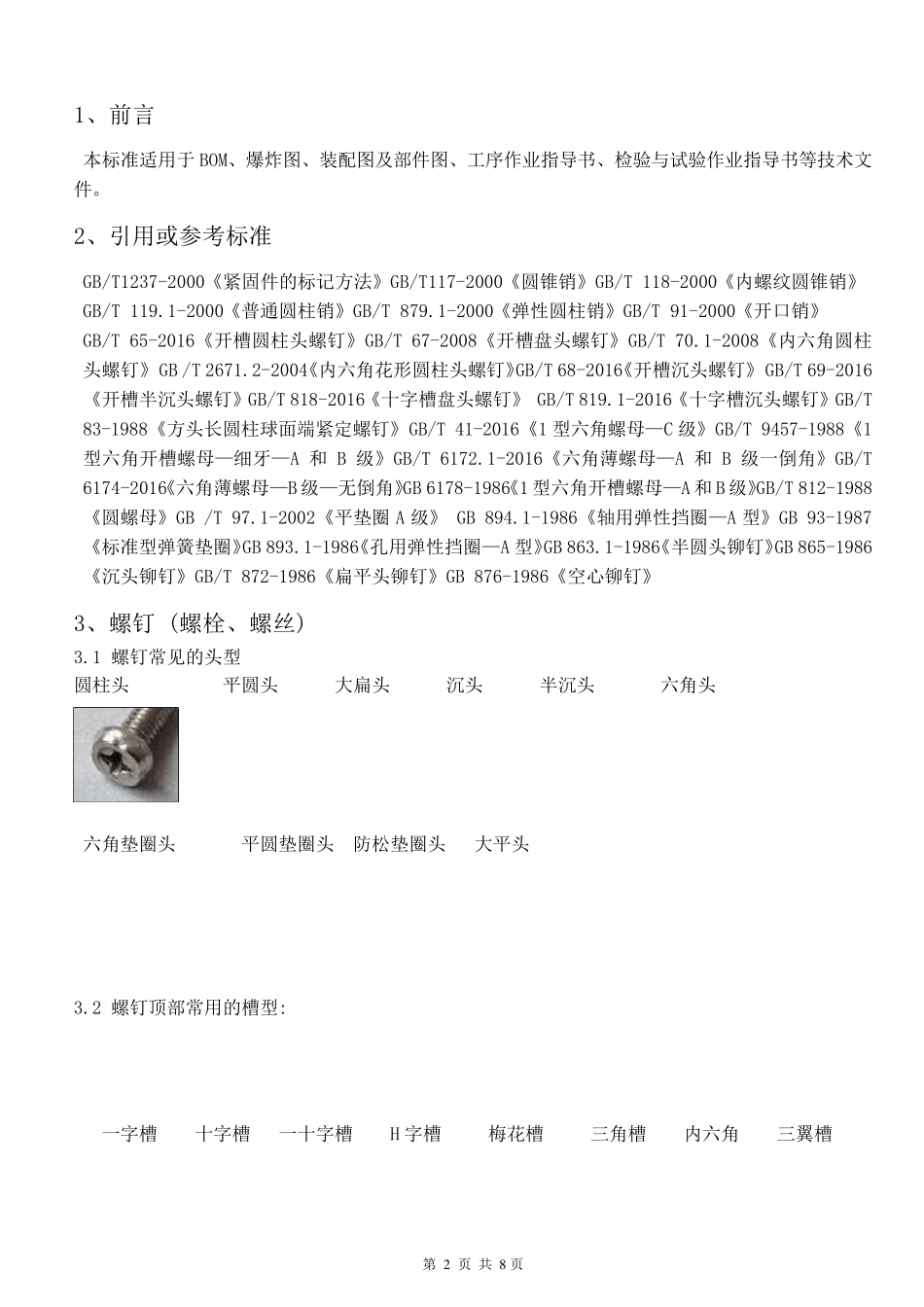

标准件的标记规范 第 2 页 共 8 页 1、前言 本标准适用于BOM、爆炸图、装配图及部件图、工序作业指导书、检验与试验作业指导书等技术文件。 2、引用或参考标准 GB/T1237-2000《紧固件的标记方法》GB/T117-2000《圆锥销》GB/T 118-2000《内螺纹圆锥销》 GB/T 119.1-2000《普通圆柱销》GB/T 879.1-2000《弹性圆柱销》GB/T 91-2000《开口销》 GB/T 65-2016《开槽圆柱头螺钉》GB/T 67-2008《开槽盘头螺钉》GB/T 70.1-2008《内六角圆柱头螺钉》 GB /T 2671.2-2004《内六角花形圆柱头螺钉》GB/T 68-2016《开槽沉头螺钉》 GB/T 69-2016《开槽半沉头螺钉》GB/T 818-2016《十字槽盘头螺钉》 GB/T 819.1-2016《十字槽沉头螺钉》GB/T 83-1988《方头长圆柱球面端紧定螺钉》GB/T 41-2016《1 型六角螺母—C 级》GB/T 9457-1988《1型六角开槽螺母—细牙—A 和 B 级》GB/T 6172.1-2016《六角薄螺母—A 和 B 级一倒角》GB/T 6174-2016《六角薄螺母—B 级—无倒角》GB 6178-1986《1 型六角开槽螺母—A 和 B 级》GB/T 812-1988《圆螺母》GB /T 97.1-2002《平垫圈 A 级》 GB 894.1-1986《轴用弹性挡圈—A 型》GB 93-1987《标准型弹簧垫圈》GB 893.1-1986《孔用弹性挡圈—A 型》GB 863.1-1986《半圆头铆钉》GB 865-1986《沉头铆钉》GB/T 872-1986《扁平头铆钉》GB 876-1986《空心铆钉》 3、螺钉 (螺栓、螺丝) 3.1 螺钉常见的头型 圆柱头 平圆头 大扁头 沉头 半沉头 六角头 六角垫圈头 平圆垫圈头 防松垫圈头 大平头 3.2 螺钉顶部常用的槽型: 一字槽 十字槽 一十字槽 H 字槽 梅花槽 三角槽 内六角 三翼槽 第 3 页 共 8 页 3.3 常用螺钉的尾端与代码 A B AB BT T C 3.4 螺钉的标记 名称+末端代码 特征代号+规格×长度 槽型、头型 表面处理或 材料% 标记说明:% a) 螺纹的特征代号:“ST”表示自攻;“M”表示标准普通螺纹。 b) 自攻螺纹和粗牙普通螺纹不标注螺距。 c) 标准普通螺纹的末端不标注。 d) 螺钉的名称填写在 BOM 的“名称”栏和图样明细栏的“名称”栏目中;标记的其余部分均填写在工程 BOM 和图样明细栏的“规格及材料”栏目中。 标记示例 1:螺纹规格ST3,公称长度 L=6mm,一十字槽平圆头自攻螺钉,尖端,表面镀锌纯彩虹色。 标记为:自攻螺钉A ST3×6/ 一十字槽平圆头/ 镀彩锌 标记示例 2:螺纹规格d=M3,公称长度 L=8...
