标准图纸管理流程

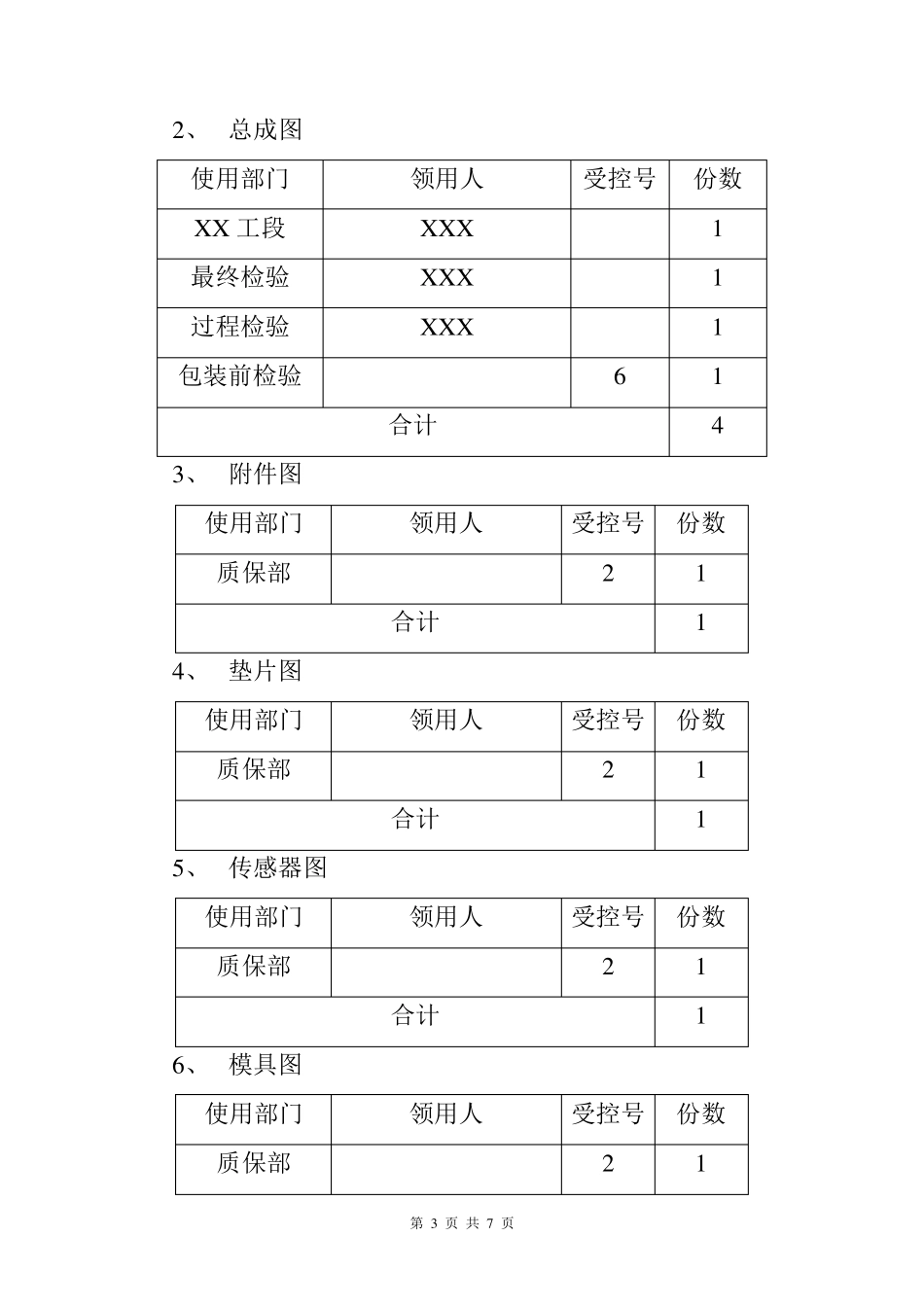

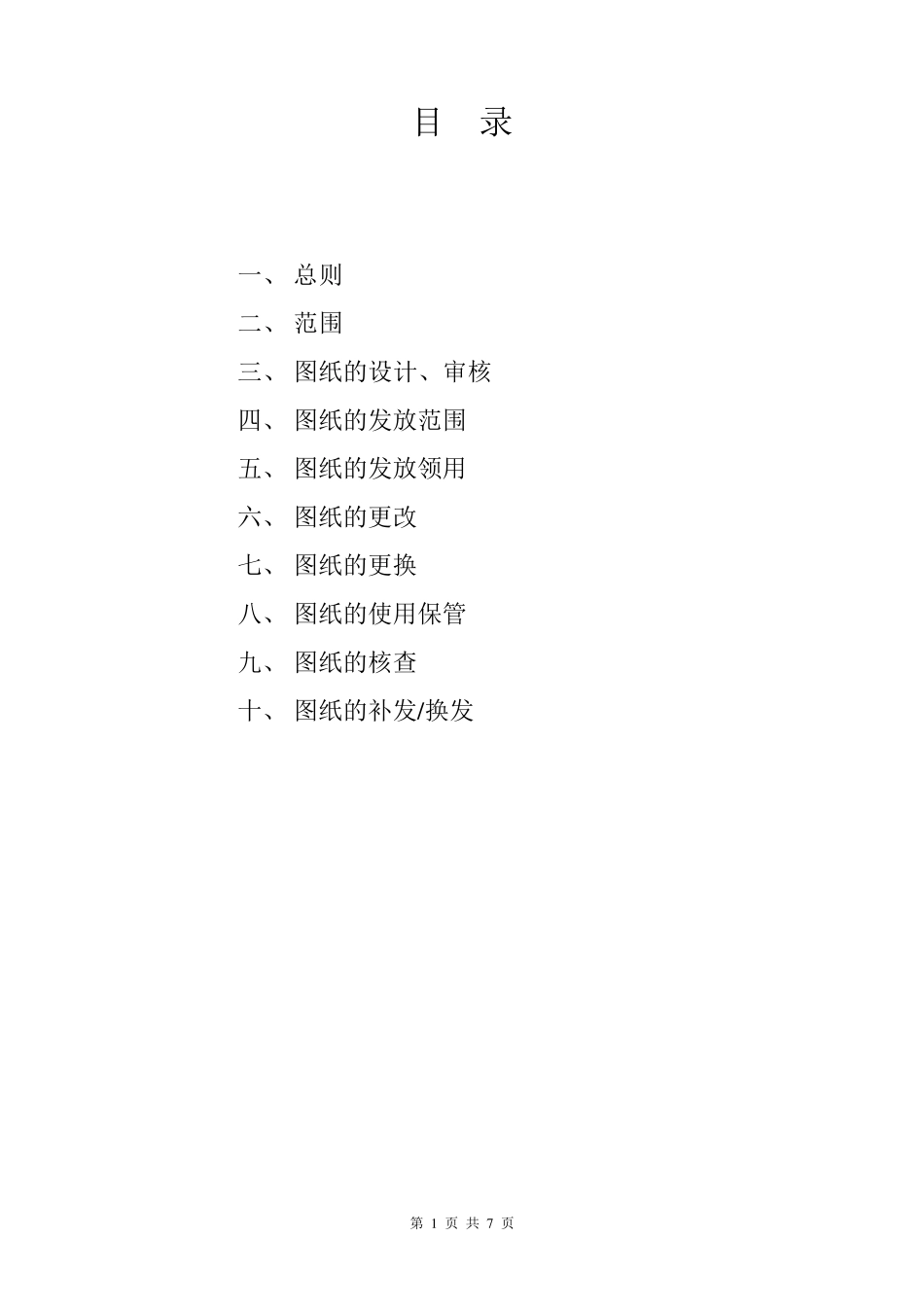

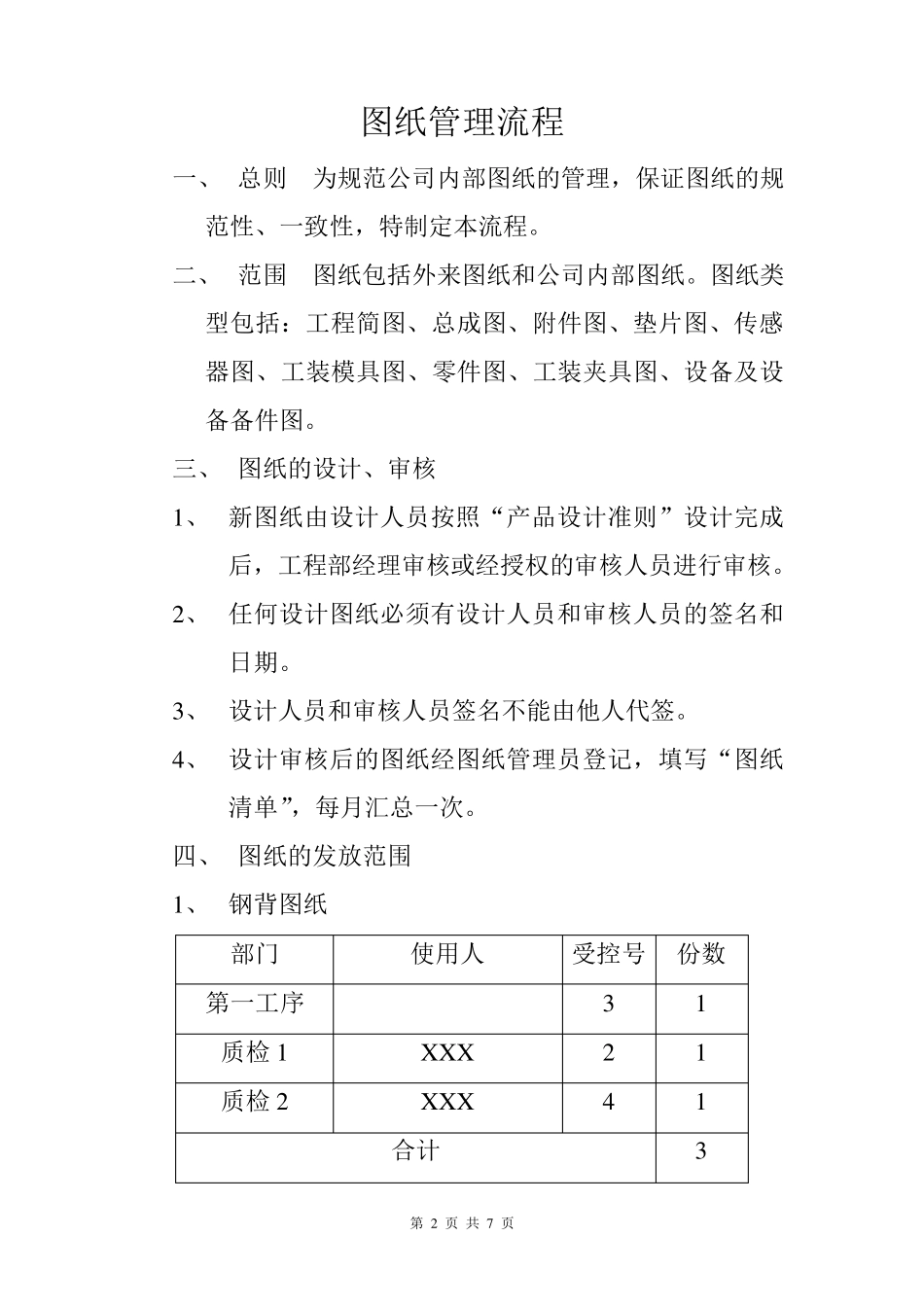

第 1 页 共 7 页 目 录 一、 总则 二、 范围 三、 图纸的设计、审核 四、 图纸的发放范围 五、 图纸的发放领用 六、 图纸的更改 七、 图纸的更换 八、 图纸的使用保管 九、 图纸的核查 十、 图纸的补发/换发 第 2 页 共 7 页 图纸管理流程 一、 总则 为规范公司内部图纸的管理，保证图纸的规范性、一致性，特制定本流程。 二、 范围 图纸包括外来图纸和公司内部图纸。图纸类型包括：工程简图、总成图、附件图、垫片图、传感器图、工装模具图、零件图、工装夹具图、设备及设备备件图。 三、 图纸的设计、审核 1、 新图纸由设计人员按照“产品设计准则”设计完成后，工程部经理审核或经授权的审核人员进行审核。 2、 任何设计图纸必须有设计人员和审核人员的签名和日期。 3、 设计人员和审核人员签名不能由他人代签。 4、 设计审核后的图纸经图纸管理员登记，填写“图纸清单”，每月汇总一次。 四、 图纸的发放范围 1、 钢背图纸 部门 使用人 受控号 份数 第一工序 3 1 质检 1 X X X 2 1 质检 2 X X X 4 1 合计 3 第 3 页 共 7 页 2、 总成图 使用部门 领用人 受控号 份数 X X 工段 X X X 1 最终检验 X X X 1 过程检验 X X X 1 包装前检验 6 1 合计 4 3、 附件图 使用部门 领用人 受控号 份数 质保部 2 1 合计 1 4、 垫片图 使用部门 领用人 受控号 份数 质保部 2 1 合计 1 5、 传感器图 使用部门 领用人 受控号 份数 质保部 2 1 合计 1 6、 模具图 使用部门 领用人 受控号 份数 质保部 2 1 第 4 页 共 7 页 合计 1 7 、 其他工装类图纸根据实际需要进行发放。 五、图纸的发放领用 1 、 工程部留存图纸的原稿，使用部门使用复印后的图纸。 2 、 复印后的图纸在发放前必须每一份都盖上“生产用图”红色印章，盖章时尽量盖在图纸上的空白处，以防印油渍遮盖图纸上的内容导致内容不清晰。 3 、 在复印后的每一张图纸上加盖不同的受控号，受控号从 1 开始，按照份数分别盖2 ，3 ，4 ……，同样的图纸不允许有相同的受控号，以便准确追溯。 4 、 工程部留存的图纸原稿都使用受控号 1 。 5 、 根据发放的图纸填写“图纸发放登记”，包括图纸名称、对应代码、图纸版本、张数、受控号（打印），发放人签名后进行图纸发放，必须保证复印发放的图纸与发放登记...
