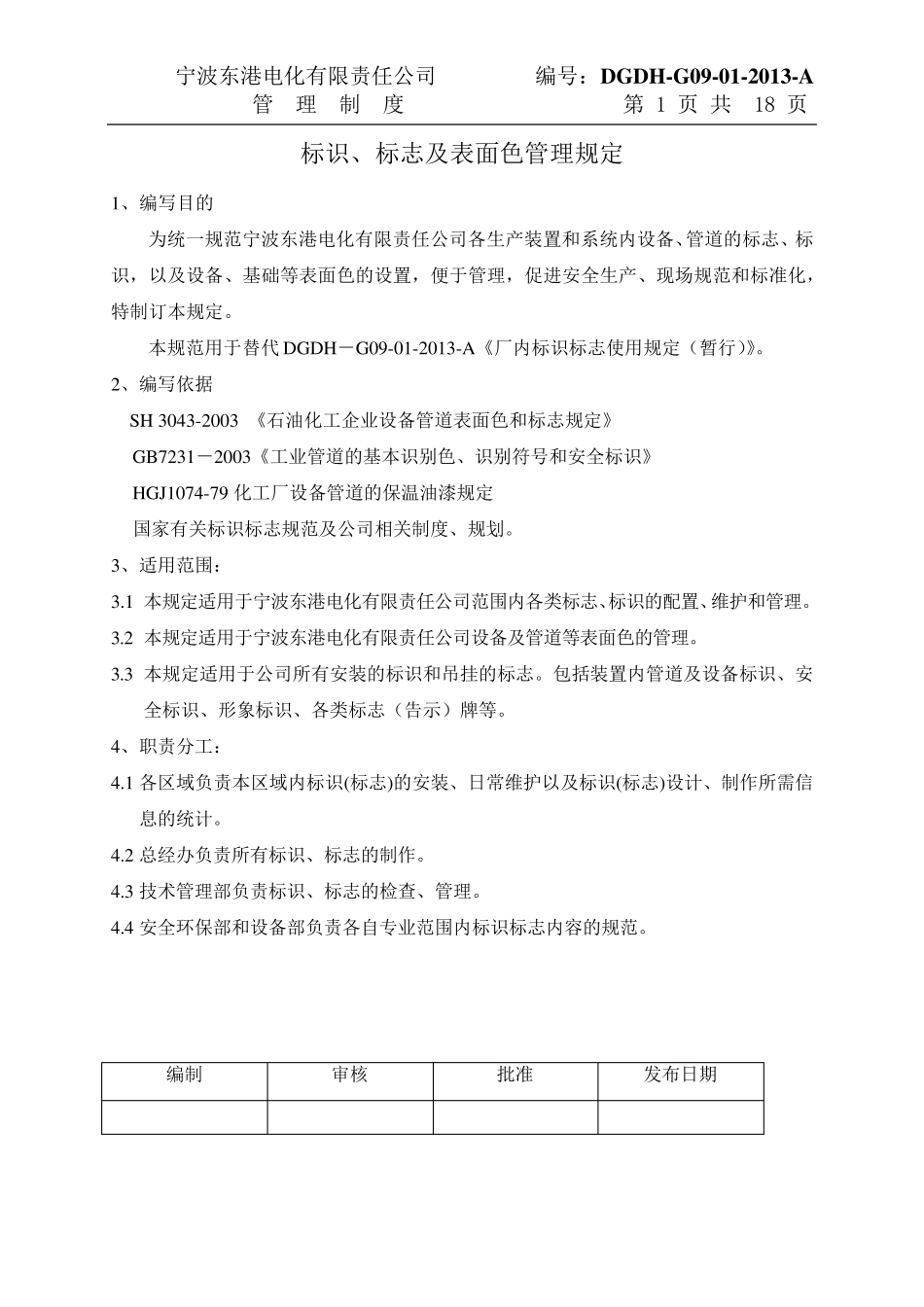

宁波东港电化有限责任公司 编号:DGDH-G09-01-2013-A 管 理 制 度 第 1 页 共 18 页 标识、标志及表面色管理规定 1、编写目的 为统一规范宁波东港电化有限责任公司各生产装置和系统内设备、管道的标志、标识,以及设备、基础等表面色的设置,便于管理,促进安全生产、现场规范和标准化,特制订本规定。 本规范用于替代 DGDH-G09-01-2013-A《厂内标识标志使用规定(暂行)》。 2、编写依据 S H 3043-2003 《石油化工企业设备管道表面色和标志规定》 GB7231-2003《工业管道的基本识别色、识别符号和安全标识》 HGJ1074-79 化工厂设备管道的保温油漆规定 国家有关标识标志规范及公司相关制度、规划。 3、适用范围: 3.1 本规定适用于宁波东港电化有限责任公司范围内各类标志、标识的配置、维护和管理。 3.2 本规定适用于宁波东港电化有限责任公司设备及管道等表面色的管理。 3.3 本规定适用于公司所有安装的标识和吊挂的标志。包括装置内管道及设备标识、安全标识、形象标识、各类标志(告示)牌等。 4、职责分工: 4.1 各区域负责本区域内标识(标志)的安装、日常维护以及标识(标志)设计、制作所需信息的统计。 4.2 总经办负责所有标识、标志的制作。 4.3 技术管理部负责标识、标志的检查、管理。 4.4 安全环保部和设备部负责各自专业范围内标识标志内容的规范。 编制 审核 批准 发布日期 万华化学(宁波)氯碱有限公司 编号:DGDH-G09-01-2013-A 管 理 制 度 第 2 页 共 18 页 5、具体要求 5.1 公司标识标志分类 5.1.1 标志、标识是指在外表面局部范围涂刷明显的标识符,包括字样、代号、位号、色环和箭头等。标志可在表面色的基础上再刷色,也可直接在本色或出厂色上刷色。 5.1.2 设备标识,用于标识公司内部所有工艺设备的位号、材质、容积和主要介质等信息。 5.1.3 管道标识,用于标识公司内部所有工艺管道的介质、(管径)及其流向等信息。 5.1.4 设备挂牌,主要指动设备,用于标识设备位号、名称、电机功率、双包制、输送介质及走向、注意事项、备用等信息。 5.1.5 一般标识,包括厂区宣传牌、告示牌、办公区指示牌等。 5.1.6 安全标识,包各类指示、指令、警告、禁止标识等。 5.1.7 其他需要在公司范围内使用的标识及标志。 5.2 标识(标志)的制作 5.2.1 工艺设备和管道的标识、着色应符合GB7231-2003《工业管道的基本识别色、识别符号和安全标识》和 SH...
