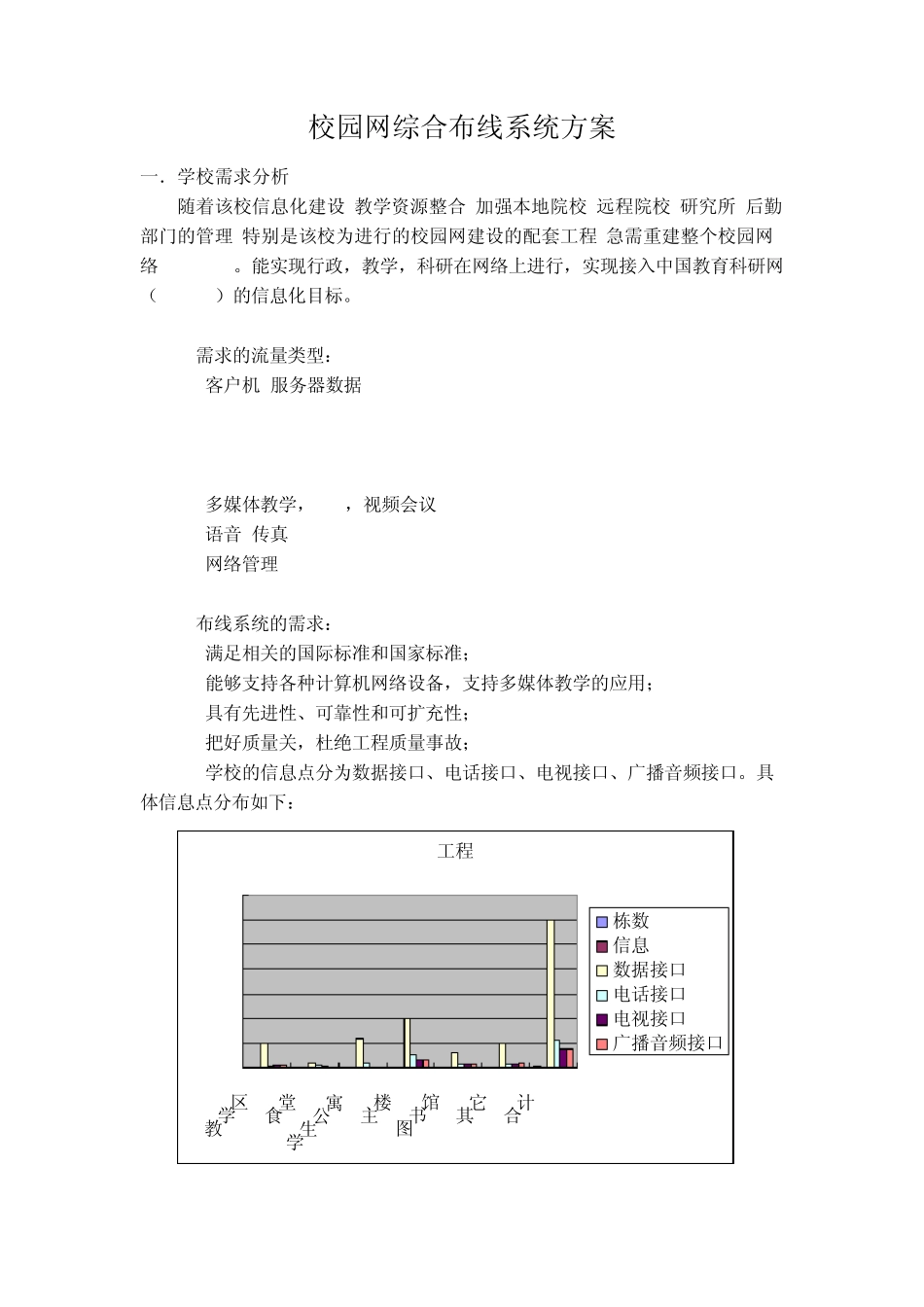

校园网综合布线系统方案 一．学校需求分析 随着该校信息化建设,教学资源整合,加强本地院校,远程院校,研究所,后勤部门的管理,特别是该校为进行的校园网建设的配套工程,急需重建整个校园网络(Campus)。能实现行政，教学，科研在网络上进行，实现接入中国教育科研网（Cernet）的信息化目标。 1.需求的流量类型： ---客户机/服务器数据 ---Web ---Mail ---DNS ---多媒体教学，VOD，视频会议 ---语音/传真 ---网络管理 2.布线系统的需求： ---满足相关的国际标准和国家标准； ---能够支持各种计算机网络设备，支持多媒体教学的应用； ---具有先进性、可靠性和可扩充性； ---把好质量关，杜绝工程质量事故； ---学校的信息点分为数据接口、电话接口、电视接口、广播音频接口。具 体信息点分布如下： 工程0500100015002000250030003500教学区食堂学生公寓主楼图书馆其它合计栋数信息数据接口电话接口电视接口广播音频接口 3.需求的总目标： (1)先进性：-由于网络技术的日新月异，更高的带宽和更先进的应用层出不穷，本校园网将在未来几年的运行中能达到应用需求的先进性，能在较长时期内达到业界的先进水平，保护用户的投资。现阶段则是能实现数据，语音，多媒体通信，OA，MAIL，WEB服务。 (2)可靠性：将要建设的校园网将是高可靠性，达到 24 小时不间断，无故障，稳定运行。网络的局部问题不能影响大网络的运行。 (3)可扩展性：骨干节点设备的性能具有向上扩展的能力，以备将来更高带宽和应用的需要。 (4)可管理性：整个校园网将采用集中式管理，能够监控网络的运行，并能找出网络节点的故障所在，迅速恢复用户的应用。 (5)安全性：由于整个大学的管理事务都将放在校园网上，不同部门的重要数据将要求绝对安全，可访问与不可访问将严格限制。校园网和互联网之间的数据流也将严格限制。 二、方案实现 要实现上述总目标，方案将采用星形全交换千兆以态园区网的千兆主干，百兆交换到桌面的大型校园网解决方案。 1.方案特点： （1）高性能全交换，千兆骨干（多模光纤）、百兆交换到桌面（UTP双绞线）； （2）虚拟局域网（VLAN）策略，提高局域网络内部安全与性能； （3）多业务，多媒体教学、办公管理、远程通信一网实现； （4）IP/TV 多媒体应用系统，广播需求，实现多媒体教学、及宽带视频节目点播 （5）管理简单，基于浏览器和网络管理工具的图形化配置； （6）系统安全，集成路由器防火墙，提供互联网接入的安全保障...
