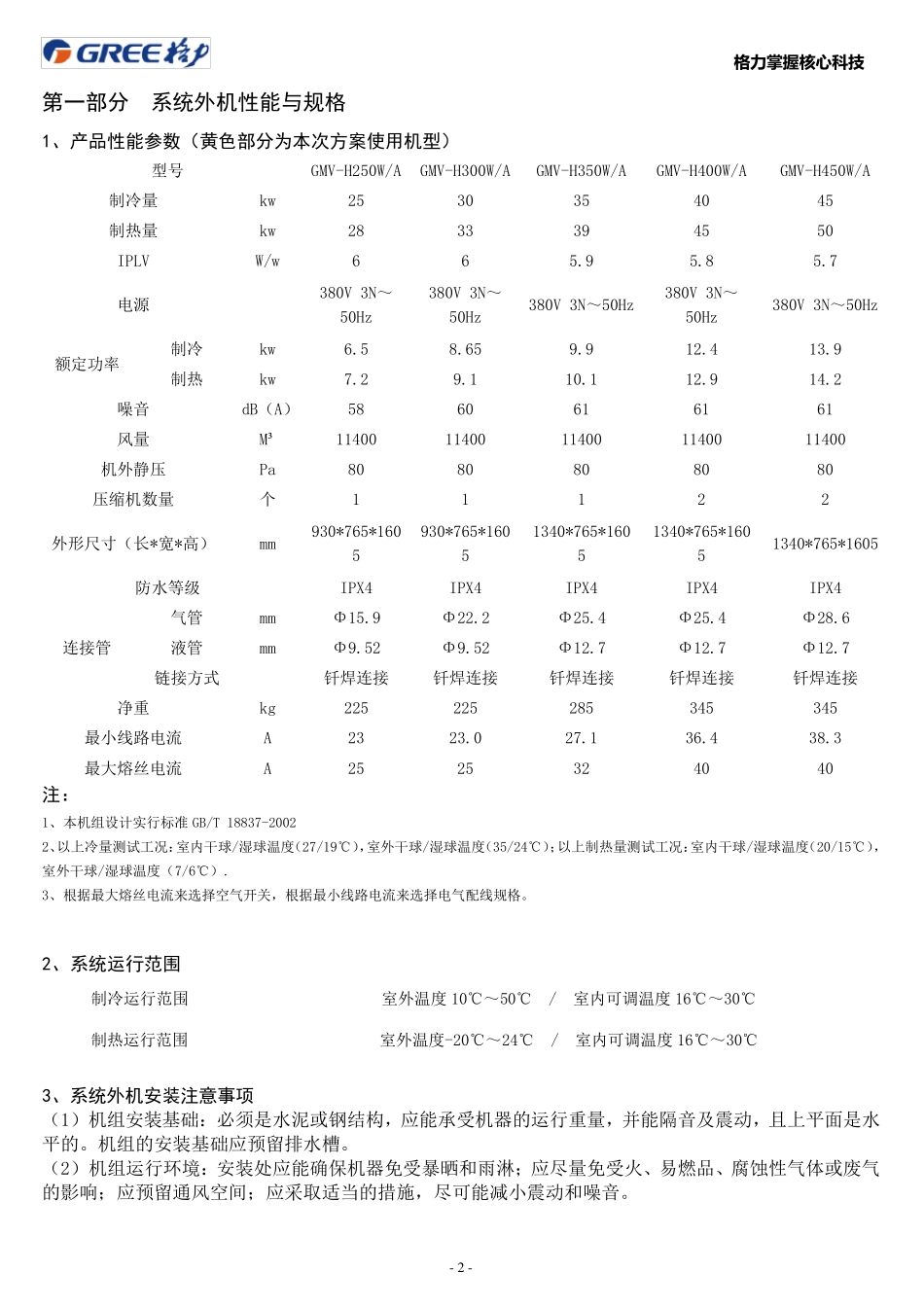

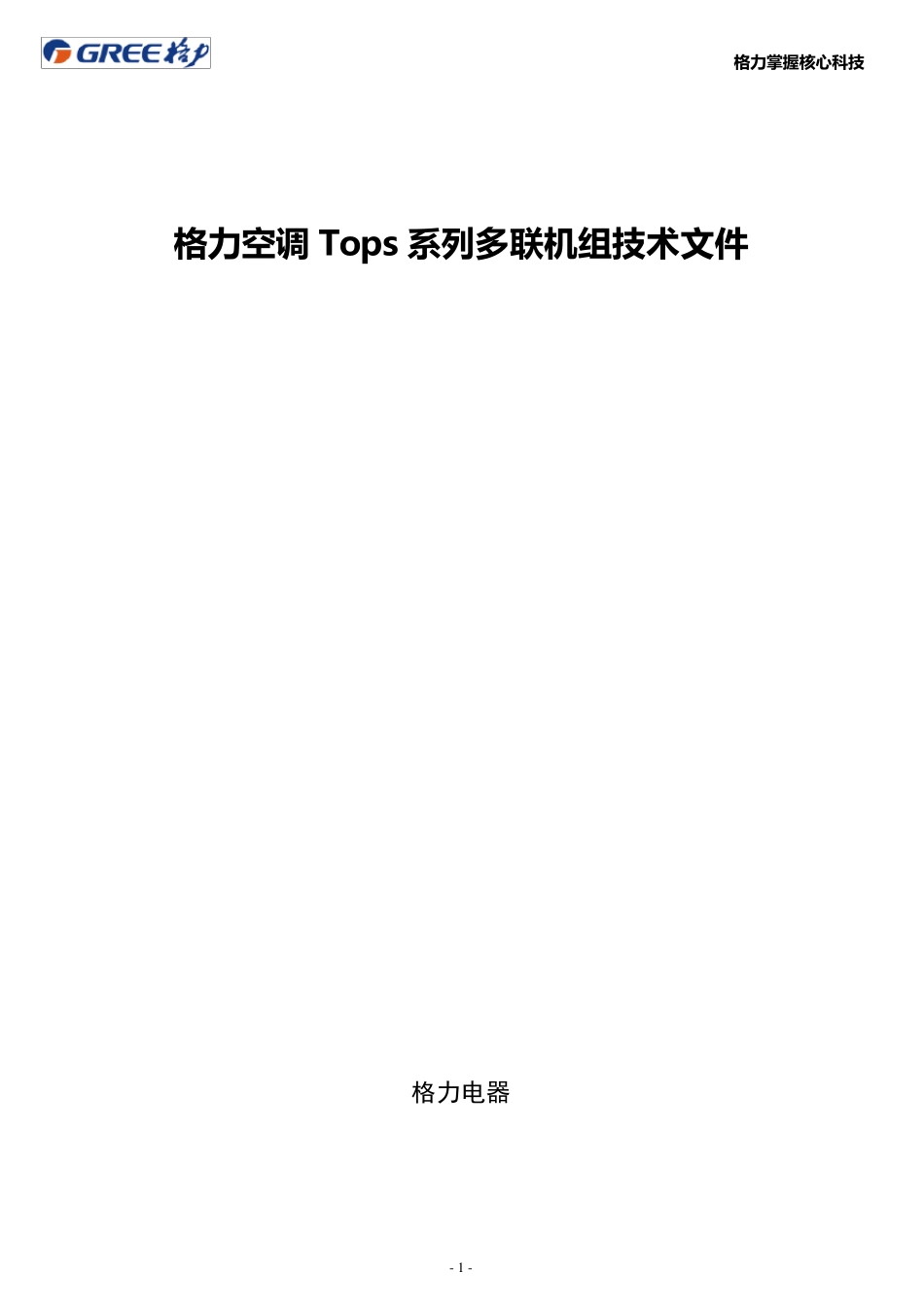

格 力 掌 握 核 心 科 技 - 1 - 格 力 空 调 Tops 系 列 多 联 机 组 技 术 文 件 格力电器 格 力掌握核心科技 - 2 - 第一部分 系统外机性能与规格 1、产品性能参数(黄色部分为本次方案使用机型) 型号 GMV-H250W/A GMV-H300W/A GMV-H350W/A GMV-H400W/A GMV-H450W/A 制冷量 kw 25 30 35 40 45 制热量 kw 28 33 39 45 50 IPLV W/w 6 6 5.9 5.8 5.7 电源 380V 3N~50Hz 380V 3N~50Hz 380V 3N~50Hz 380V 3N~50Hz 380V 3N~50Hz 额定功率 制冷 kw 6.5 8.65 9.9 12.4 13.9 制热 kw 7.2 9.1 10.1 12.9 14.2 噪音 dB(A) 58 60 61 61 61 风量 M³ 11400 11400 11400 11400 11400 机外静压 Pa 80 80 80 80 80 压缩机数量 个 1 1 1 2 2 外形尺寸(长*宽*高) mm 930*765*1605 930*765*1605 1340*765*1605 1340*765*1605 1340*765*1605 防水等级 IPX4 IPX4 IPX4 IPX4 IPX4 连接管 气管 mm Φ15.9 Φ22.2 Φ25.4 Φ25.4 Φ28.6 液管 mm Φ9.52 Φ9.52 Φ12.7 Φ12.7 Φ12.7 链接方式 钎焊连接 钎焊连接 钎焊连接 钎焊连接 钎焊连接 净重 kg 225 225 285 345 345 最小线路电流 A 23 23.0 27.1 36.4 38.3 最大熔丝电流 A 25 25 32 40 40 注: 1、本机组设计实行标准 GB/T 18837-2002 2、以上冷量测试工况:室内干球/湿球温度(27/19℃),室外干球/湿球温度(35/24℃);以上制热量测试工况:室内干球/湿球温度(20/15℃),室外干球/湿球温度(7/6℃). 3、根据最大熔丝电流来选择空气开关,根据最小线路电流来选择电气配线规格。 2、系统运行范围 制冷运行范围 室外温度 10℃~50℃ / 室内可调温度 16℃~30℃ 制热运行范围 室外温度-20℃~24℃ / 室内可调温度 16℃~30℃ 3、系统外机安装注意事项 (1)机组安装基础:必须是水泥或钢结构,应能承受机器的运行重量,并能隔音及震动,且上平面是水平的。机组的安装基础应预留排水槽。 (2)机组运行环境:安装处应能确保机器免受暴晒和雨淋;应尽量免受火、易燃品、腐蚀性气体或废气的影响;应预留通风空间;应采取适当的措施 ,尽可能减 小震动和噪音。 格 力掌握核心科技 - 3 - 4、外机外形尺寸及安装维修空间 单位:mm 格 力掌握核心科技 - 4 - 第二部分 系统内机性能与规格 1...
