格力空调遥控器

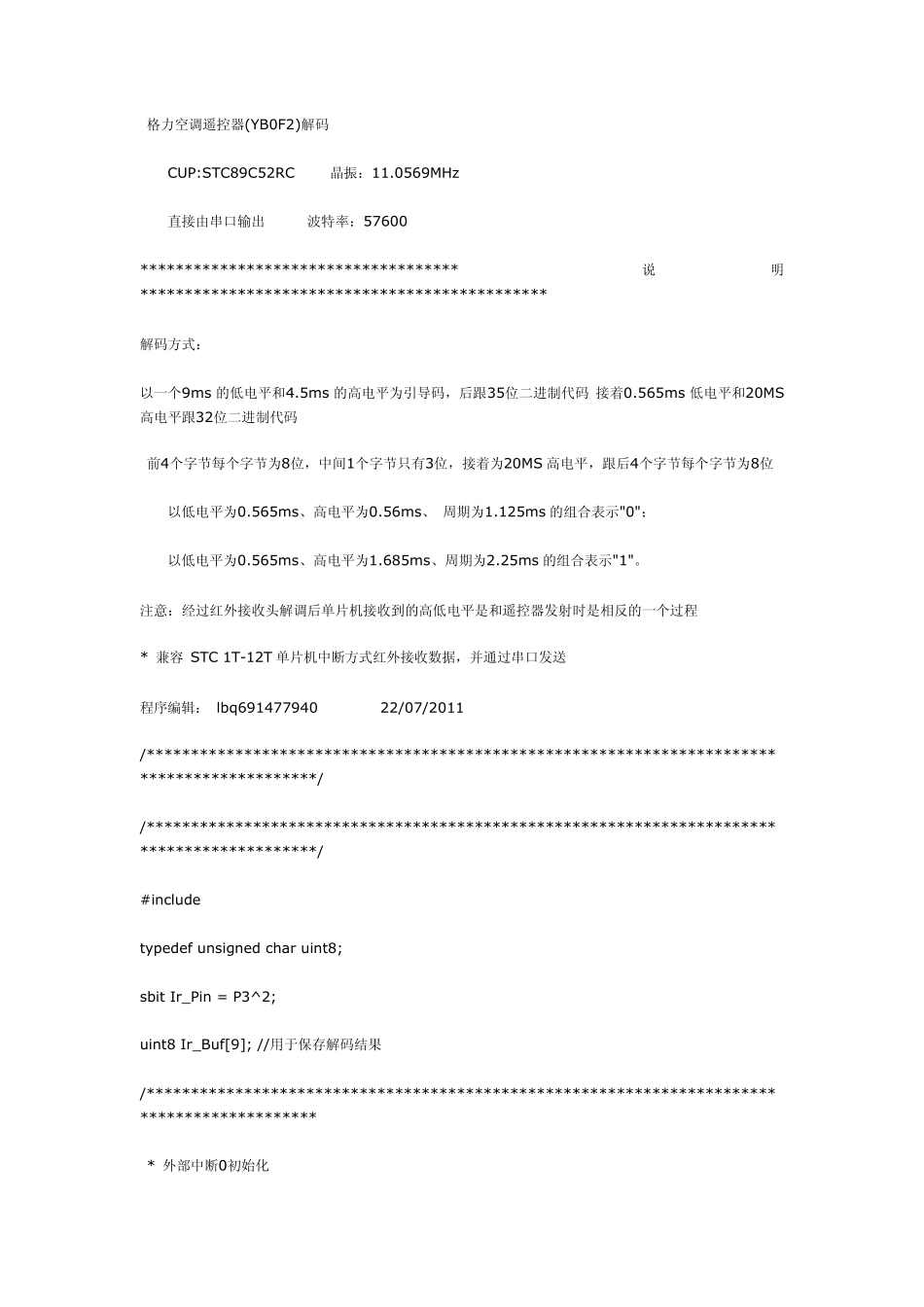

格力空调遥控器_第1页
1/9

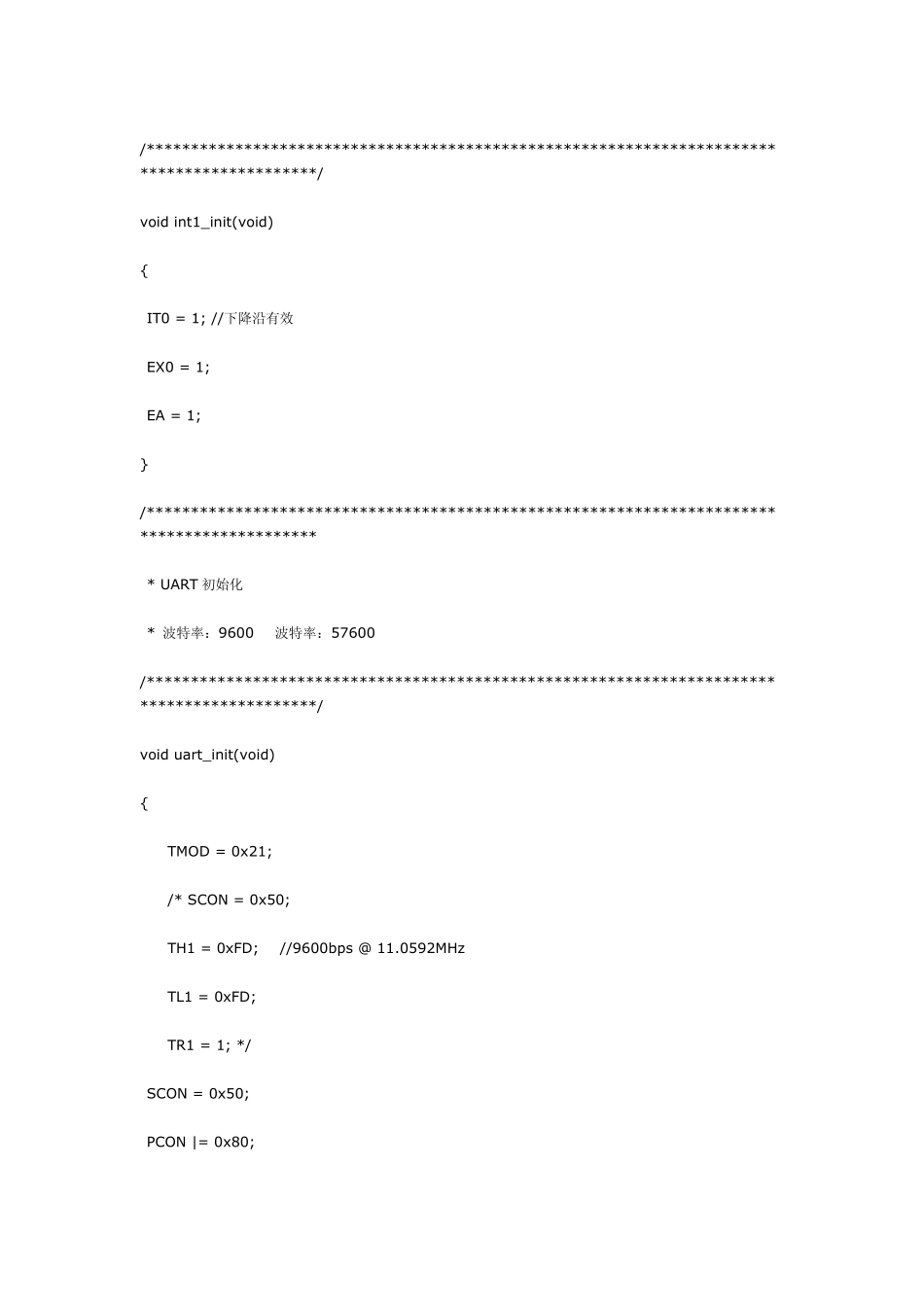

格力空调遥控器_第2页
2/9

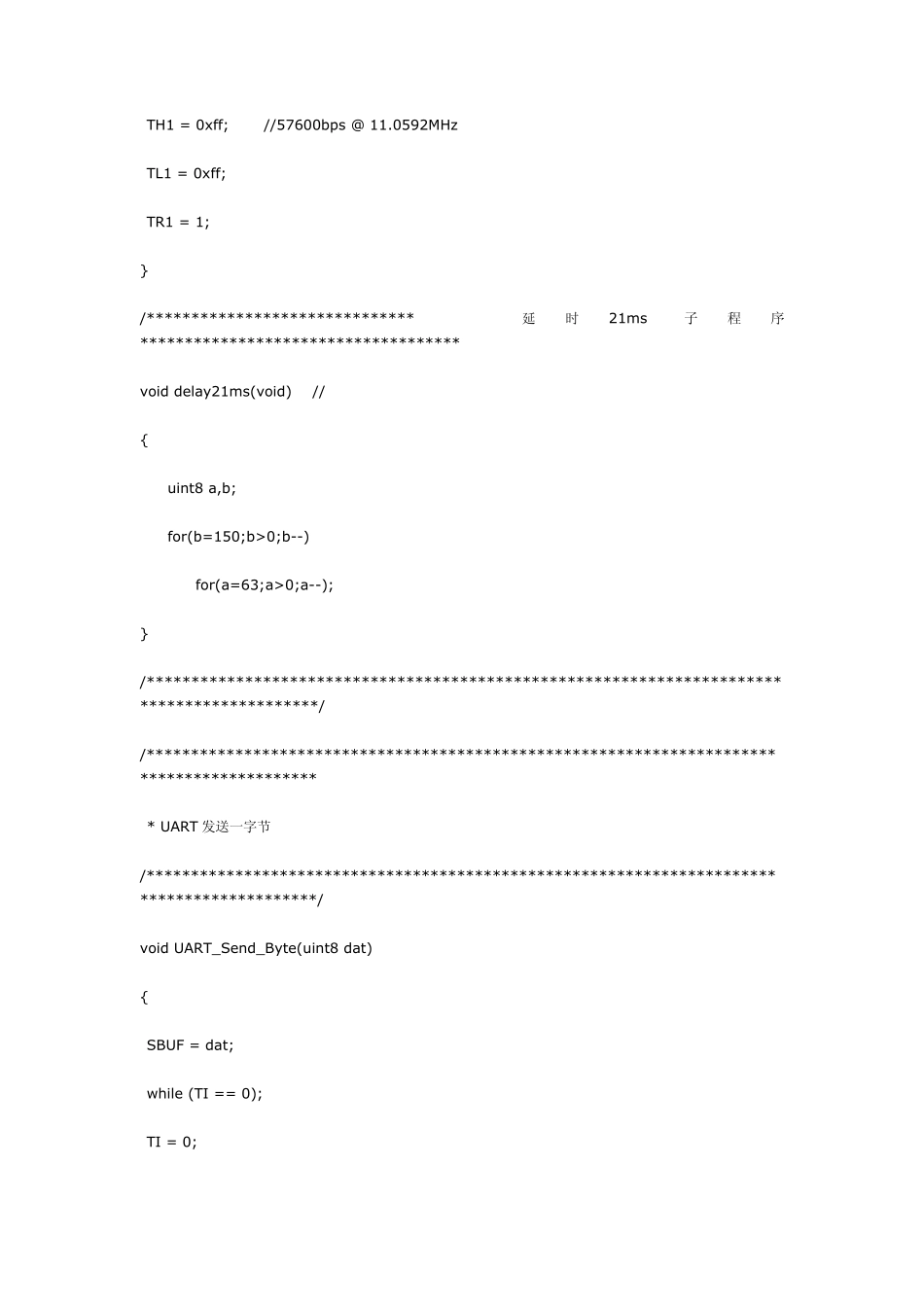

格力空调遥控器_第3页
3/9
格力空调遥控器(YB0F2)解码 CUP:STC89C52RC 晶振:11.0569MHz 直接由串口输出 波特率:57600 ************************************ 说 明 ********************************************** 解码方式: 以一个9ms 的低电平和4.5ms 的高电平为引导码,后跟35位二进制代码 接着0.565ms 低电平和20MS高电平跟32位二进制代码 前4个字节每个字节为8位,中间1个字节只有3位,接着为20MS 高电平,跟后4个字节每个字节为8位 以低电平为0.565ms、高电平为0.56ms、 周期为1.125ms 的组合表示"0"; 以低电平为0.565ms、高电平为1.685ms、周期为2.25ms 的组合表示"1"。 注意:经过红外接收头解调后单片机接收到的高低电平是和遥控器发射时是相反的一个过程 * 兼容 STC 1T-12T 单片机中断方式红外接收数据,并通过串口发送 程序编辑: lbq691477940 22/07/2011 /*******************************************************************************************/ /*******************************************************************************************/ #include typedef unsigned char uint8; sbit Ir_Pin = P3^2; uint8 Ir_Buf[9]; //用于保存解码结果 /******************************************************************************************* * 外部中断0初始化 /*******************************************************************************************/ void int1_init(void) { IT0 = 1; //下降沿有效 EX0 = 1; EA = 1; } /******************************************************************************************* * UART 初始化 * 波特率:9600 波特率:57600 /*******************************************************************************************/ void uart_init(void) { TMOD = 0x21; /* SCON = 0x50; TH1 = 0xFD; //9600bps @ 11.0592MHz TL1 = 0xFD; TR1 = 1; */ SCON = 0x50; PCON |= 0x80; TH1 = 0xff; //57600bps @ 11.0592MHz TL1 = 0xff; TR1 = 1; } /****************************** 延时21ms子程序 ************************************ void delay21ms(void) // { uint8 a,b; for(b=150;b>0;b--) for(a=63;a>0;a--); } /**************************************...
