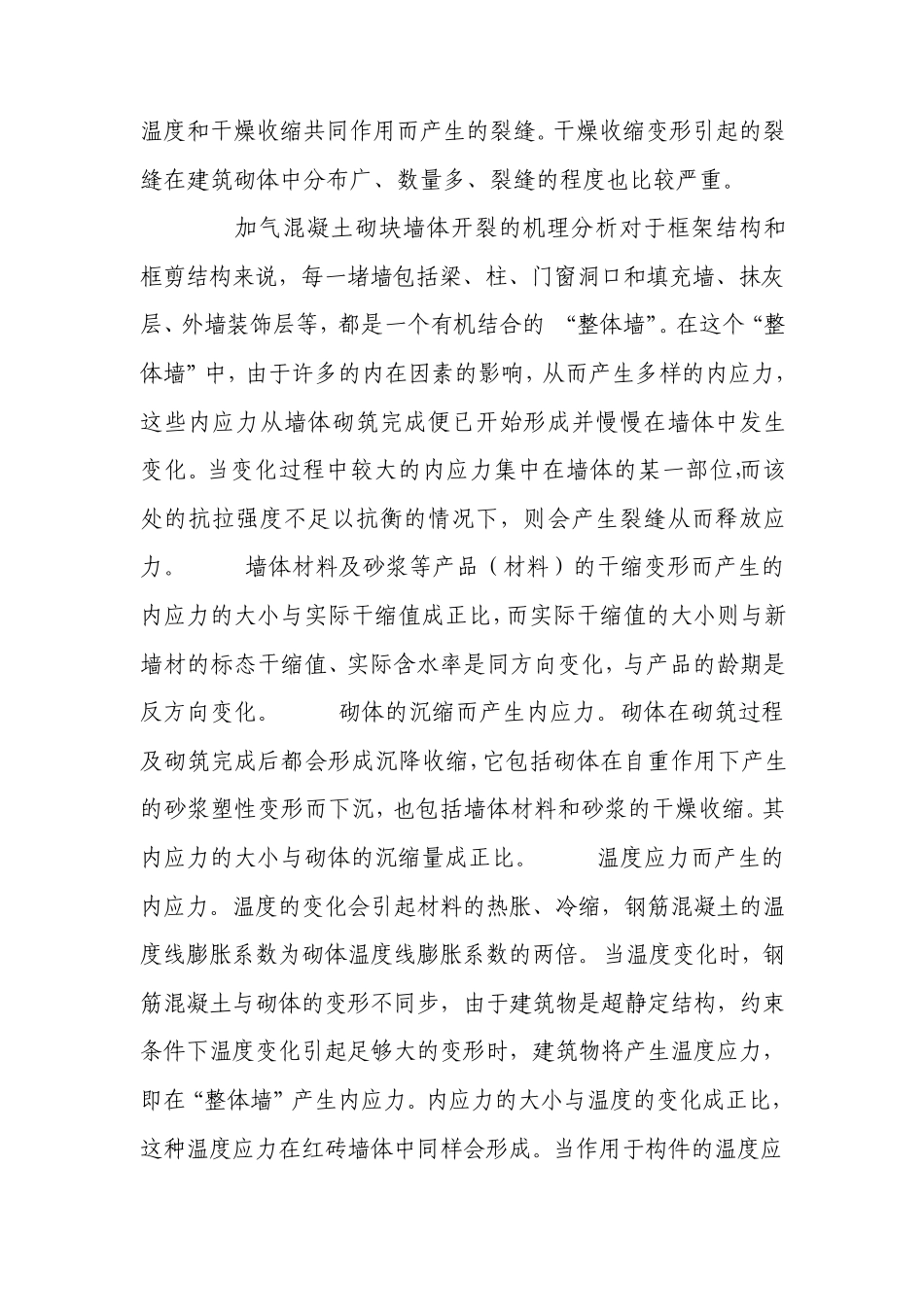

加气砼墙体的开裂原因分析及防裂措施 1. 加气混凝土砌块填充墙开裂分类1.1按裂缝是否贯穿填充墙可分为:贯穿性裂缝和表面裂缝。有些裂缝在填充墙的两面对称出现,基本可判定该裂缝贯穿墙体。斜裂缝和水平裂缝大多数为贯穿裂缝,而竖向裂缝有些只是墙体表面抹灰层开裂。贯穿性斜裂缝和竖向裂缝有以下几种情况砌块开裂、灰缝开裂以及砌块和灰缝同时开裂,但一般是砌块和灰缝同时开裂,贯穿性水平裂缝一般都是灰缝开裂。1.2按裂缝出现的时间,可以分为早期裂缝和后期裂缝。早期裂缝是指填充墙砌筑后到加气混凝土砌块含水率达到气干状态这一阶段(一般为填充墙砌筑后的6个月)出现的裂缝。早期裂缝多数是竖向裂缝和水平裂缝,斜裂缝很少。在此阶段加气混凝土的砌筑填充墙的裂缝主要是砌块和砂浆之间的粘结裂缝。填充墙墙体中部的水平裂缝多出现在早期;后期裂缝是指加气混凝土砌块达到气干状态以后(一般为填充墙砌筑后的6个月)出现的裂缝。此阶段竖向裂缝多出现在墙体中部及墙柱连接处,而斜裂缝多出现在门窗洞口、管线穿凿处和填充墙墙体开洞处。水平裂缝多出现在梁与墙交接处、门窗洞口的过梁下方。一般清况下,加气混凝土砌块填充墙早期裂缝相对较小,而后期裂缝相对较多。砌体裂缝通常是由受约束的变形引致,而变形则主要起源于材料本身,比如:体积、湿度、温度变化造成的缩胀,或由于与之毗连或支承材料,梁或楼板的变形。最为常见的裂缝有两大类,一是温度裂缝,二是干燥收缩裂缝,还有由温度和干燥收缩共同作用而产生的裂缝。干燥收缩变形引起的裂缝在建筑砌体中分布广、数量多、裂缝的程度也比较严重。 2. 加气混凝土砌块墙体开裂的机理分析对于框架结构和框剪结构来说,每一堵墙包括梁、柱、门窗洞口和填充墙、抹灰层、外墙装饰层等,都是一个有机结合的 “整体墙”。在这个“整体墙”中,由于许多的内在因素的影响,从而产生多样的内应力,这些内应力从墙体砌筑完成便已开始形成并慢慢在墙体中发生变化。当变化过程中较大的内应力集中在墙体的某一部位,而该处的抗拉强度不足以抗衡的情况下,则会产生裂缝从而释放应力。 2.1墙体材料及砂浆等产品(材料)的干缩变形而产生的内应力的大小与实际干缩值成正比,而实际干缩值的大小则与新墙材的标态干缩值、实际含水率是同方向变化,与产品的龄期是反方向变化。 2.2砌体的沉缩而产生内应力。砌体在砌筑过程及砌筑完成后都会形成沉降收缩,它包括砌体在自重作用下产生的砂浆塑性变形而下沉,也...
