桥台锥坡放样方法

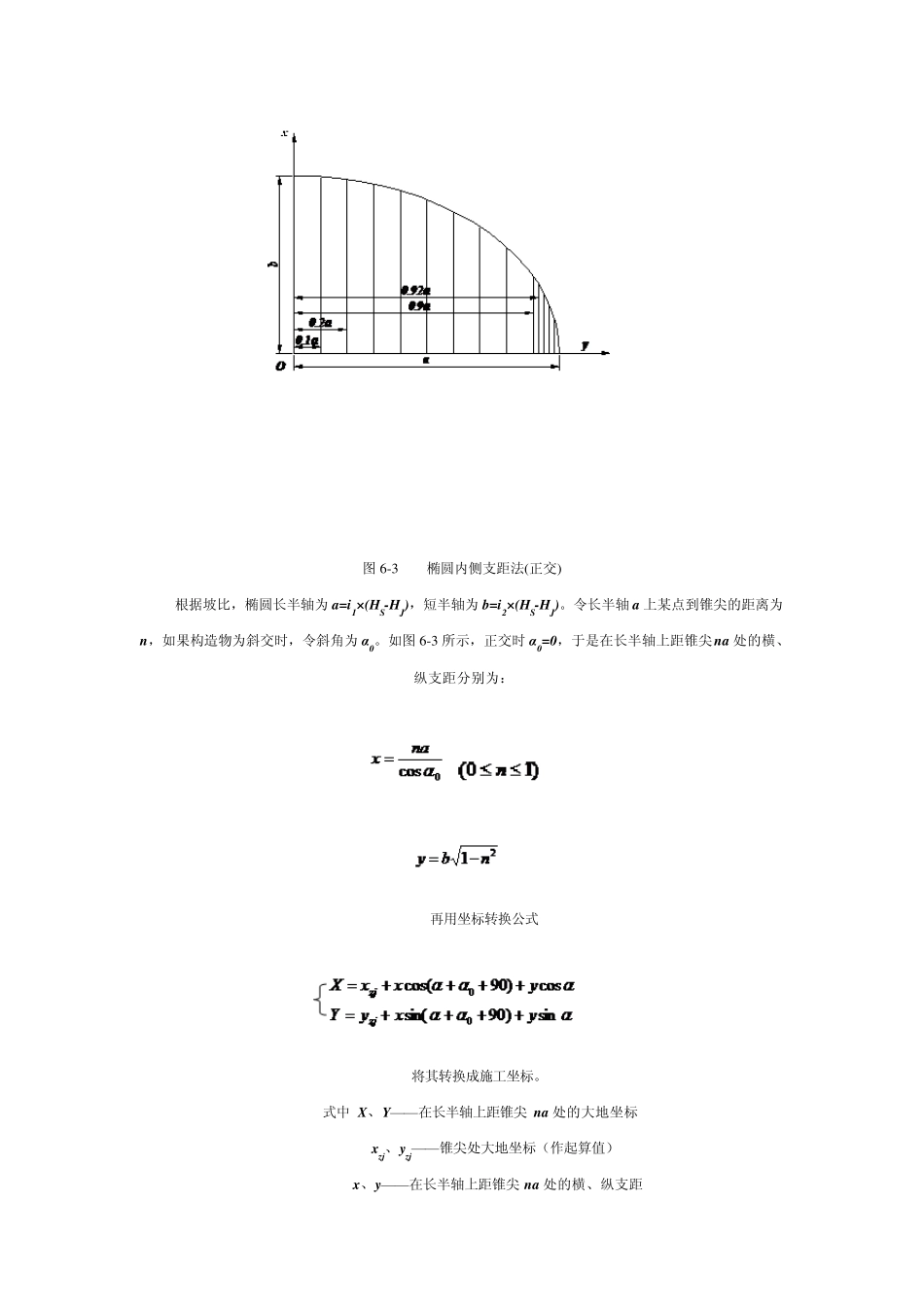

00000000 桥台锥坡放样方法 (CAD 图 ) ：本文以温绕六标后岗桥为工程背景，对 4# 桥台锥体护坡测量放样进行了阐述，为以后各桥锥坡放样提供依据和方法。 ：坐标计算 支距法 锥体护坡 全站仪 AutoCAD 桥台锥坡怎样放线 锥坡测量 ] ： 锥体护坡为桥梁防护工程。实际现场施工时对精度要求不高，外观要求表面规整、线条直顺、曲线圆滑。后岗桥耳墙顶与桥台下原地面高差约为 8m ， 适用于无冲刷、填土高度小于、等于 8m ，无台阶型桥台 [ 计算方法 ] ： 1 、现场水准测量， 4# 桥台附近原地面高程约为 H 1 ＝ 5.5m ，周围高差相差不大，均以 5.5m 计。 2 、根据竖曲线表计算出 4# 桥台耳墙顶锥顶 A 点高程 H 2 ＝ 13.601m ，高差 h ＝ H 2 － H 1 ＝ 8.101≈8m 。 3 、根据填土坡度（ 1 ： 1.5/sina60 ）得出锥顶 A 点到坡角 B 、 C 的水平距离 D ＝ 1.5/sina60×8 ＝ 13.86m 4 、在 AutoCAD 软件中，用 1 ： 1 的比例绘制出下图。 5 、利用几何原理交汇出左右锥体圆心 O 1 、 O 2 。并画圆与 F 、 G 点相切 6 、截取圆除锥体外多余部份，大致锥体护坡图成型。 7 、以 B 、 C 两点为原点，延切线以 1m 为单位将切线分成若干份 a 、 b 、 ……n ，并以 a 、 b 、 ……n 为垂足做垂线与锥体相交于点 1 、 2 、 ……14 。 8 、利用 AutoCAD 软件中的查询工具查出 a － 1 ， b － 2 、 …… n － 14 距离。 9 、根据线路曲线要素表计算出 B 、 C 两点的坐标。 [ 现场放样 ] 1 、 利用全站仪现场放出 B 、 C 两点，将仪器置镜于 B 点，后视 C 点，水平角置 0 ° 0 ′ 0 ″ ，测设出点 a 、 b 、 c …… , 再拨 120 度角，测距 13.86m 放点 F ，测设出点 m 、 n 、 o …… 。 2 、 根据 a-1 、 b-2 、 c-3 …… 的距离，放出 1 、 2 、 3 、 …… 点，将 1 － 14 点相连。 3 、 左侧原理同上 4 、 后岗桥锥体护坡测量放样完成。 锥坡放样程序 工程测量 2010-07-03 20:23:31 阅读429 评论6 字号：大中小 订阅 6.3 锥坡放样程序 6.3.1 功能与应用 在锥坡施工放样中，不少人还在用“拉线法”、 “图解等比例量距法”等原始方法进行放样。本节介绍了一种全新的锥坡放样方法，可用下述程序配合全站仪对各种正、斜交锥...
