桥墩桩基础设计计算书

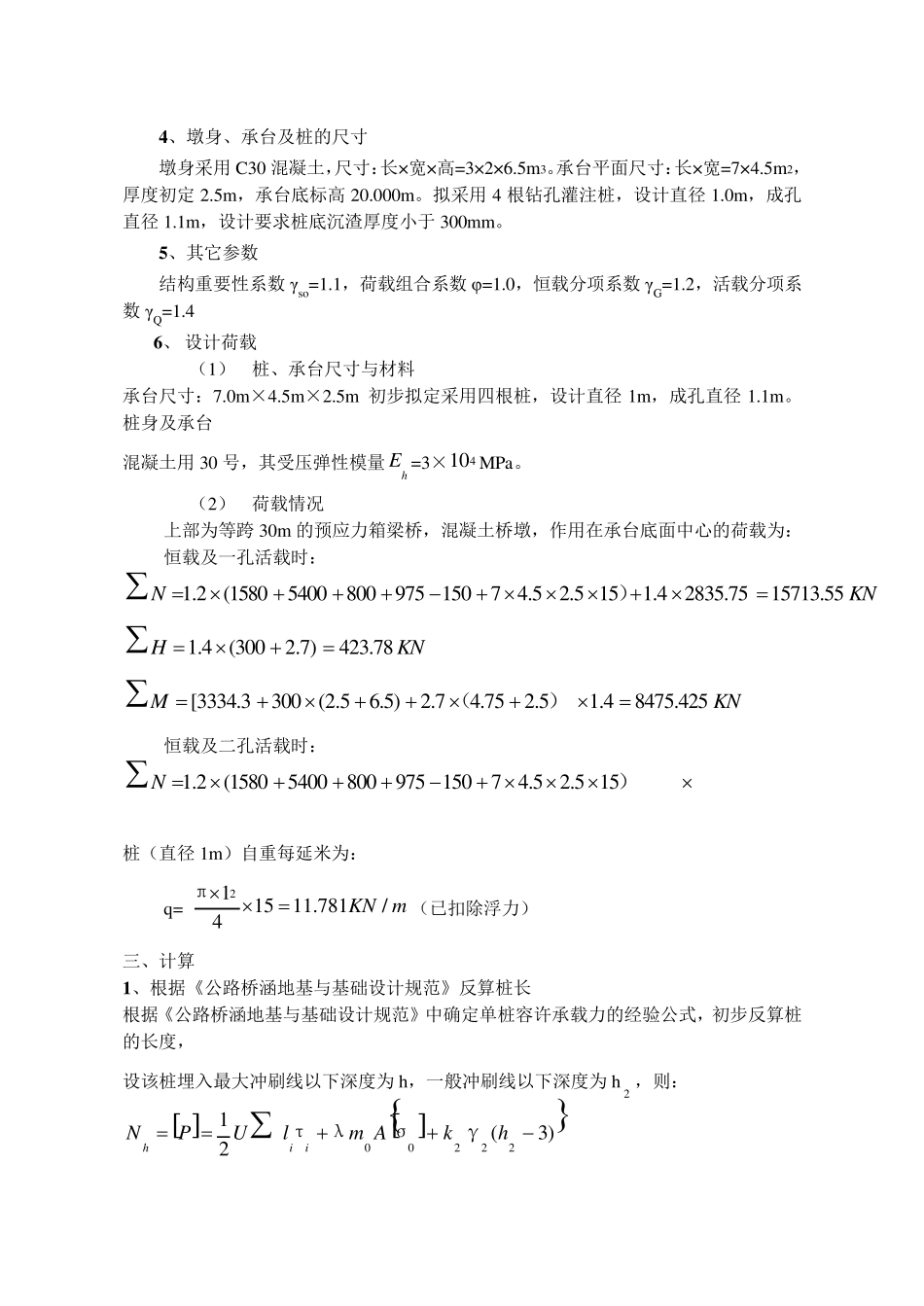

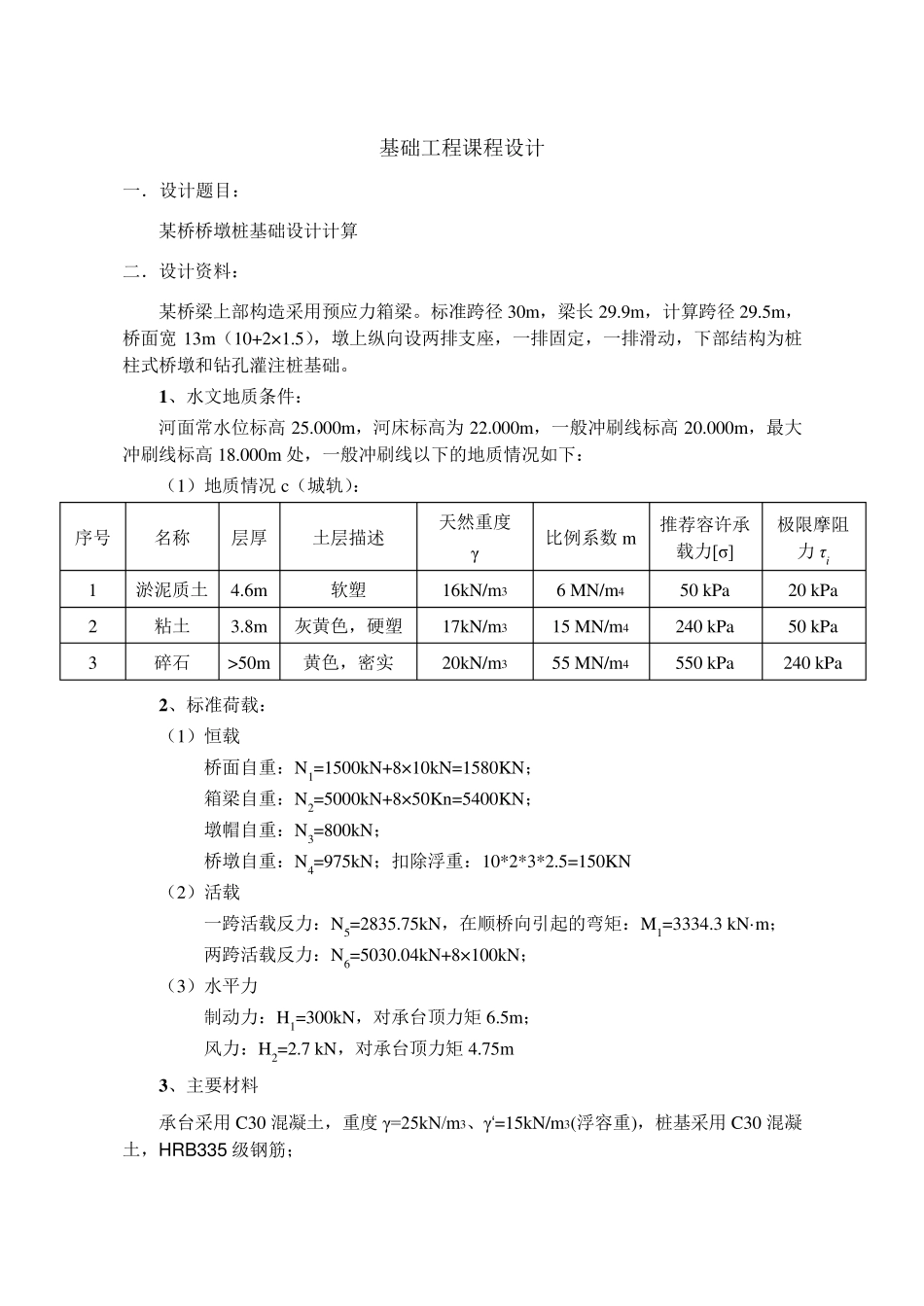

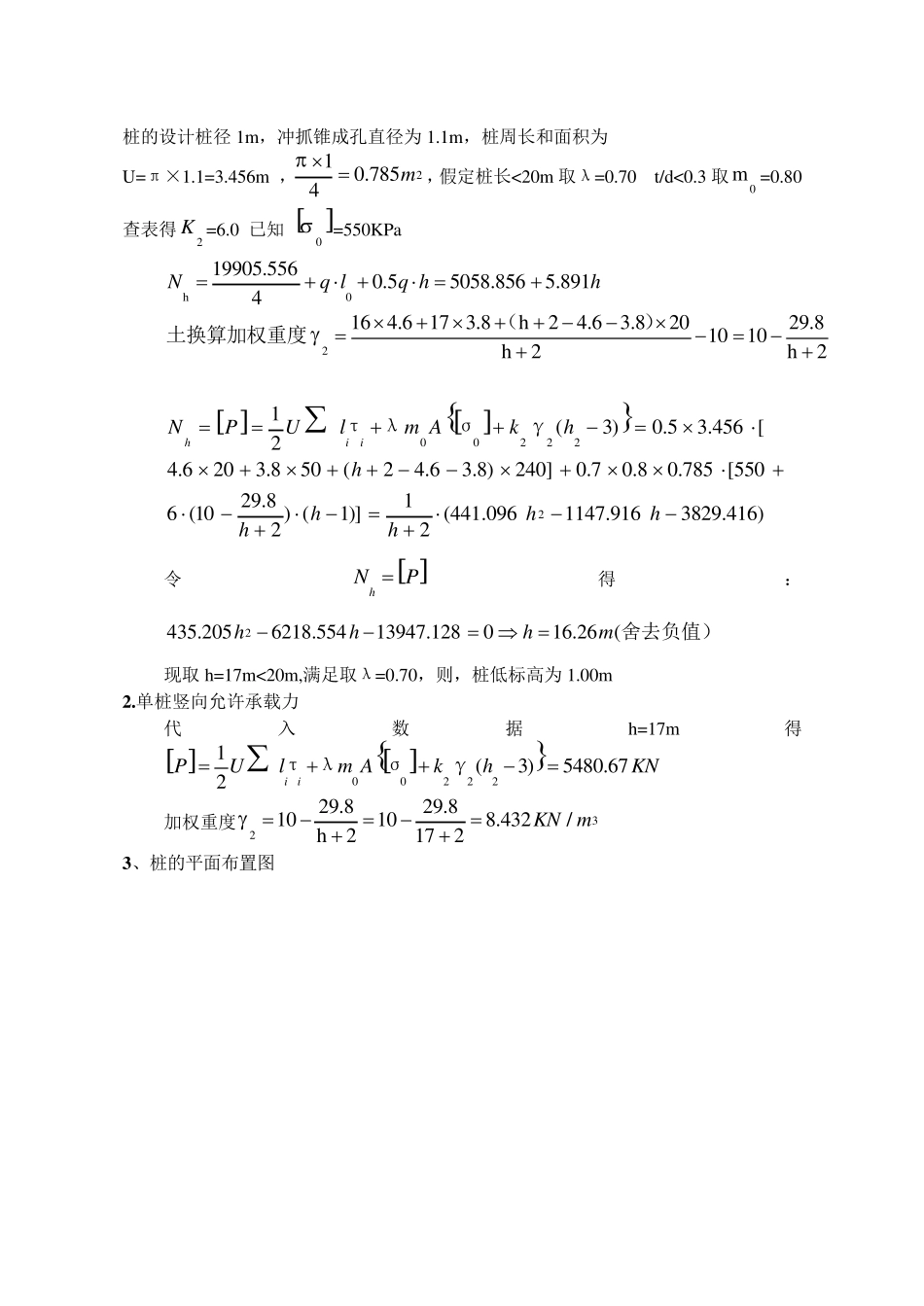

基础工程课程设计 一．设计题目： 某桥桥墩桩基础设计计算 二．设计资料： 某桥梁上部构造采用预应力箱梁。标准跨径30m，梁长29.9m，计算跨径29.5m，桥面宽13m（10+2×1.5），墩上纵向设两排支座，一排固定，一排滑动，下部结构为桩柱式桥墩和钻孔灌注桩基础。 1 、水文地质条件： 河面常水位标高 25.000m，河床标高为22.000m，一般冲刷线标高 20.000m，最大冲刷线标高 18.000m 处，一般冲刷线以下的地质情况如下： （1）地质情况 c（城轨）： 序号 名称 层厚 土层描述 天然重度 γ 比例系数 m 推荐容许承载力[σ] 极限摩阻力τi 1 淤泥质土 4.6m 软塑 16kN/m3 6 MN/m4 50 kPa 20 kPa 2 粘土 3.8m 灰黄色，硬塑 17kN/m3 15 MN/m4 240 kPa 50 kPa 3 碎石 >50m 黄色，密实 20kN/m3 55 MN/m4 550 kPa 240 kPa 2 、标准荷载： （1）恒载 桥面自重：N1=1500kN+8×10kN=1580KN； 箱梁自重：N2=5000kN+8×50Kn=5400KN； 墩帽自重：N3=800kN； 桥墩自重：N4=975kN；扣除浮重：10*2*3*2.5=150KN （2）活载 一跨活载反力：N5=2835.75kN，在顺桥向引起的弯矩：M1=3334.3 kN·m； 两跨活载反力：N6=5030.04kN+8×100kN； （3）水平力 制动力：H1=300kN，对承台顶力矩 6.5m； 风力：H2=2.7 kN，对承台顶力矩 4.75m 3 、主要材料 承台采用C30 混凝土，重度 γ=25kN/m3、γ‘=15kN/m3(浮容重)，桩基采用C30 混凝土，HRB335 级钢筋； 4 、墩身、承台及桩的尺寸 墩身采用C30 混凝土，尺寸：长× 宽× 高=3× 2× 6.5m3。承台平面尺寸：长× 宽=7× 4.5m2，厚度初定2.5m，承台底标高20.000m。拟采用4 根钻孔灌注桩，设计直径1.0m，成孔直径1.1m，设计要求桩底沉渣厚度小于300mm。 5 、其它参数 结构重要性系数γso=1.1，荷载组合系数φ=1.0，恒载分项系数γG=1.2，活载分项系数γQ=1.4 6 、 设计荷载 （1） 桩、承台尺寸与材料 承台尺寸：7.0m×4.5m×2.5m 初步拟定采用四根桩，设计直径1m，成孔直径1.1m。桩身及承台 混凝土用30 号，其受压弹性模量hE =3×410 MPa。 （2） 荷载情况 上部为等跨 30m 的预应力箱梁桥，混凝土桥墩，作用在承台底面中心的荷载为： 恒载及一孔活载时： 1.2 (15805400800975 1507 4.5 2.5 151.4 2835.7515713.55NKN ）1.4 (3002.7)423.78HKN [3334.3300 (2.56.5)2.74....
