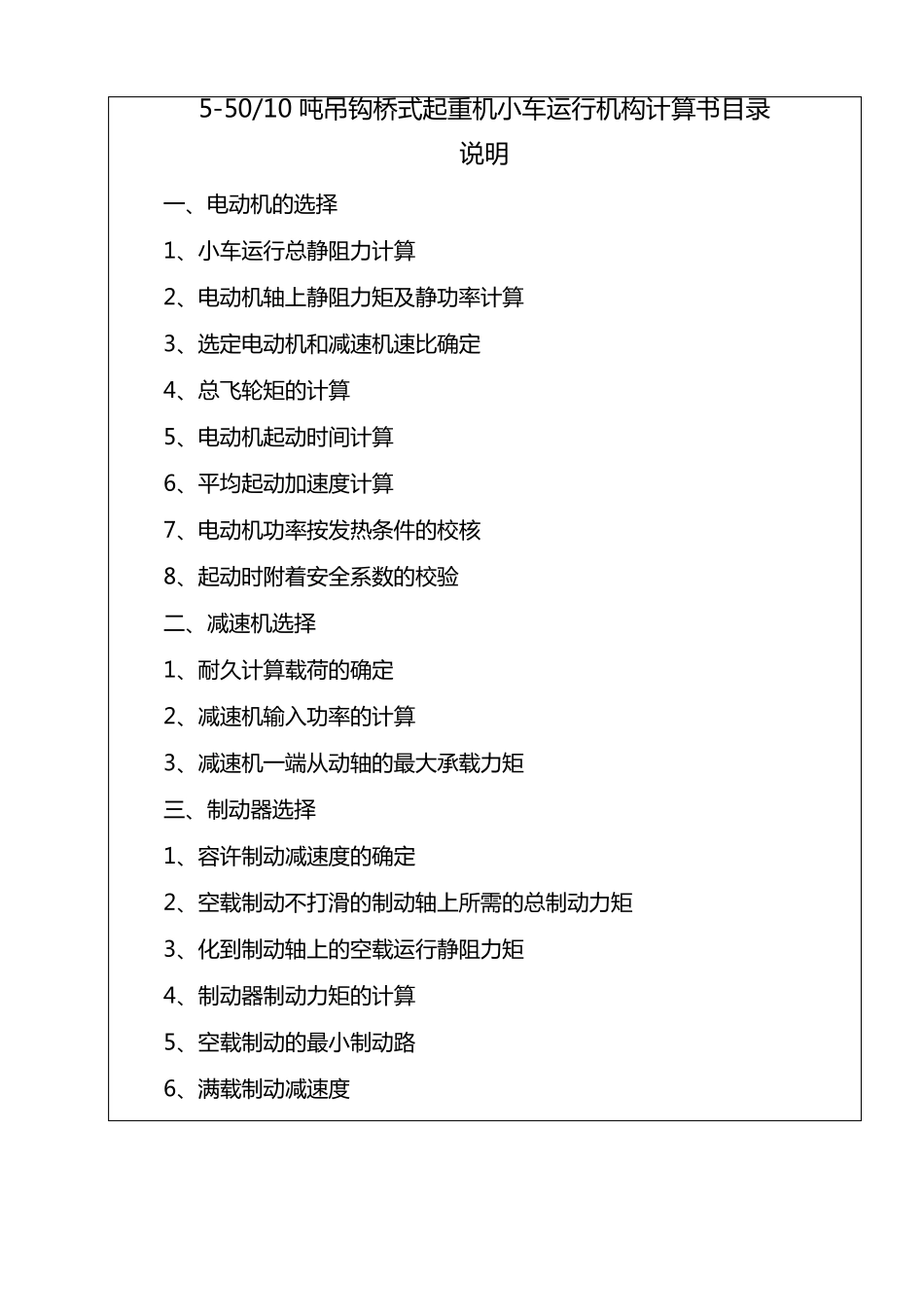

5-50/10 吨吊钩桥式起重机 计算书 一、小车部分 2、小车运行机构计算 编号:GJS—1.2 技术科 设计计算说明书 第 1 页 共 25 页 5-50/10 吨 吊 钩 桥 式 起 重 机 小 车 运 行 机 构 计 算 书 目 录 说 明 一 、电动机 的选择 1、小 车 运 行 总静阻力计 算 2、电动机 轴上静阻力矩及静功率计 算 3、选定电动机 和减速机 速比确定 4、总飞轮矩的计 算 5、电动机 起 动时间计 算 6、平均起 动加速度计 算 7、电动机 功率按发热条件的校核 8、起 动时附着安全系数的校验 二、减速机 选择 1、耐久计 算 载荷的确定 2、减速机 输入功率的计 算 3、减速机 一 端从动轴的最大承载力矩 三、制动器选择 1、容许制动减速度的确定 2、空载制动不打滑的制动轴上所需的总制动力矩 3、化到制动轴上的空载运 行 静阻力矩 4、制动器制动力矩的计 算 5、空载制动的最小 制动路 6、满载制动减速度 技术科 设计计算说明书 第 2 页 共 25 页 7、满 载 制 动 制 动 路 四 : 齿 轮 联 轴 器 的 选 择 1、电 机 联 轴 器 计 算 力 距 2、传 动 轴 上 齿 轮 联 轴 器 计 算 力 矩 五 、传 动 轴 计 算 1、强 度 计 算 2、扭 转 耐 久 性 安 全 系 数 的 计 算 六 、行 轮 计 算 1、行 轮 相 当 载 荷 的 确 定 2、容 许 局 部 挤 压 应 力 3、轮 缘 点 接 触 时 局 部 挤 压 应 力 的 校 验 附 : 计 算 表 表 1— 表 13 技术科 设计计算说明书 第 3 页 共 25 页 说 明 1、 计 算 范 围 : 本 计 算 按 我 厂 已 生 产 的 吊 钩 桥 式 起 重 机 ( 载 重 量 5—50/10 吨 ) 小 车 运 行 机 构 技 术 性 能 进 行 核 算 。 机 构 情 况 见 小 车 运 行 机 构 简 图 ( 图 1) 工 作 制 度 : 中 级 工 作 条 件 : 室 内 : 常 温 及 典 型 的 工 作 负 荷 情 况 2、 计 算 方 法 : 为 便 于 计 算 , 比 较 和 消 除 重 复 的 说 明 起 见 , 将 5—50/10 吨 小 车列 在 一 个 计 算 表 上 用 同 法 算 出 。 [在 各 章 , 公 式 及 数 据 的 直 上 方 用 [ ]表 示 参 考 资 料 号...
