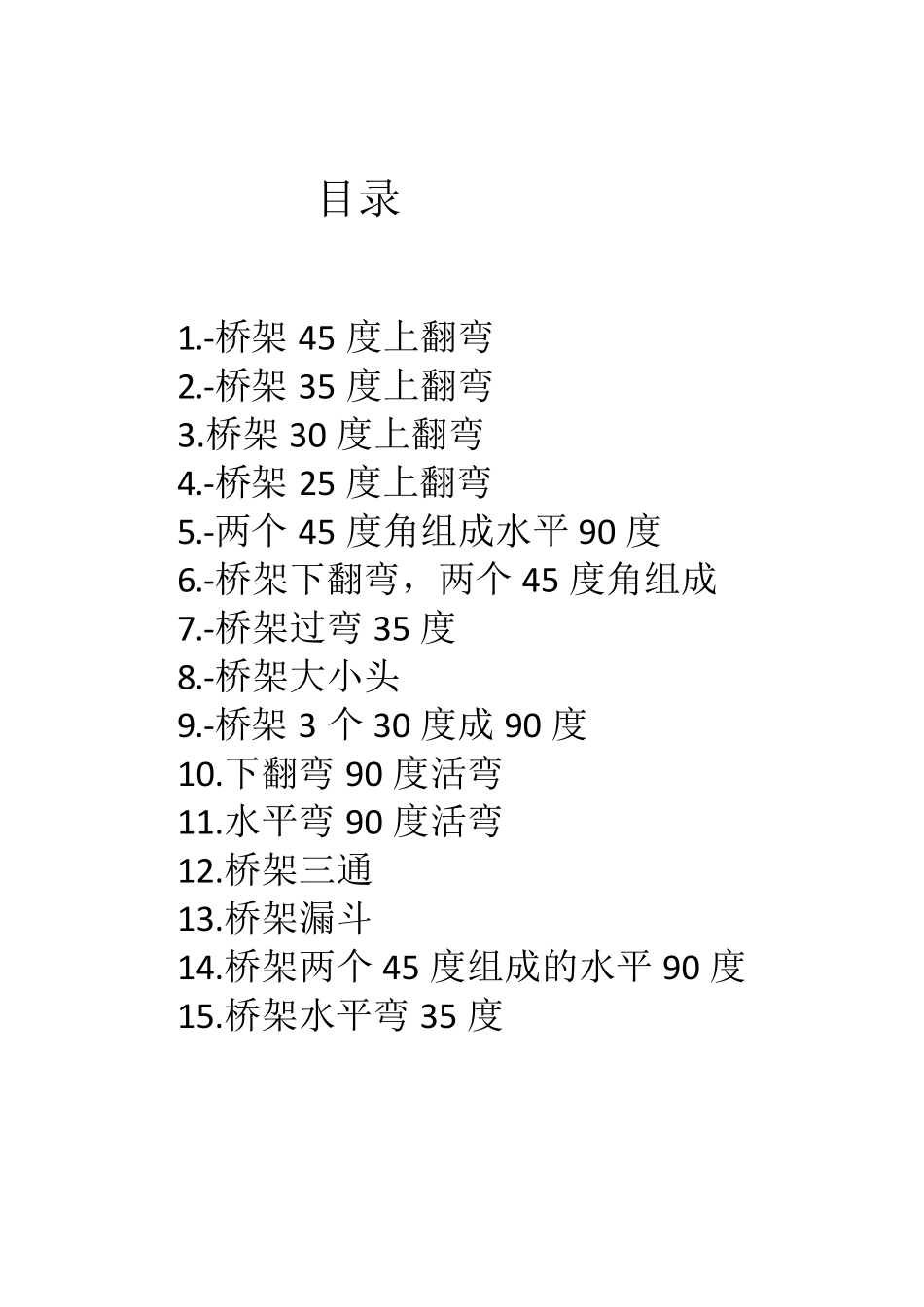

桥 架 一 点 通 目录 1.-桥架45 度上翻弯 2.-桥架35 度上翻弯 3.桥架30 度上翻弯 4.-桥架25 度上翻弯 5.-两个45 度角组成水平90 度 6.-桥架下翻弯,两个45 度角组成 7.-桥架过弯35 度 8.-桥架大小头 9.-桥架3 个30 度成90 度 10.下翻弯90 度活弯 11.水平弯90 度活弯 12.桥架三通 13.桥架漏斗 14.桥架两个45 度组成的水平90 度 15.桥架水平弯35 度 1 桥 架 45 度 上翻弯,桥 架 大小 200X100 图 1 划 线 方 法 图 2 切 割 后 图 3 完 成 后 公 式 : 用 障 碍 物 高 度 尺 寸 ( 20) X1.414 等 于 斜 边 长 度 20X1.414=28.28 备 注 : 如 果 桥 是 200X150 的 切 口 就 是 12cm 如 果 桥 架 是 200X200 的 切 口 就 是 16cm, 以 此 类 推 如 果 做 下 翻 弯 , 把 两 边 切 口 对 换 行 了 公 式 : 如 何 求 切 口 , 做 上翻 下 翻 弯 用 立面乘以 0.8 0.8X10=8cm 2 桥 架 35 度 上翻弯,桥 架 大小 200X100 图 1 划 线 方 法 图 2 切 割 后 图 3 完 成 后 公 式 : 用 障 碍 物 高 度 尺 寸 ( 20) X1.77 等 于 斜 边 长 度 ( 障 碍 物 高 度 ) 20X1.77=35.4 备 注 : 如 果 桥 是 200X150 的 切 口 就 是 9cm, 公 式 不 变 ( 1.77 不 变 ) 如 果 桥 架 是 200X200 的 切 口 就 是 12cm, 以 此 类 推 不 管 桥 架 底 部 是 多 大 都 是 这 样 , 下 翻 弯 把 两 边 切 口 对 换 就 行 了 公 式 : 求 切 口 尺 寸 ( 用 立 面 尺 寸 乘 以 0.6) 10X0.6=6。若立 面 为 15cm, 则 15 乘 以 6 3 桥 架 30 度 上翻弯,桥 架 大小 200X100 图 1 划 线 方 法 图 2 切 割 后 图 3 完 成 后 公 式 : 用 障 碍 物 高 度 尺 寸 ( 15) X2 等 于 斜 边 长 度 15X2=30 备 注 :如 果 桥 是 200X150 的 切 口 就 是 7.95cm( 公 式 不 变 ),以 此 类 推 。如 果 桥 架 是 200X200的 切 口 就 是 10.6cm, 桥 架 底 部 多 大 都 是 这 样 ( 200、300、400、500、600) 公 式 : 如 何求切 口 大 小( 用 立面尺 寸 乘以 ...
