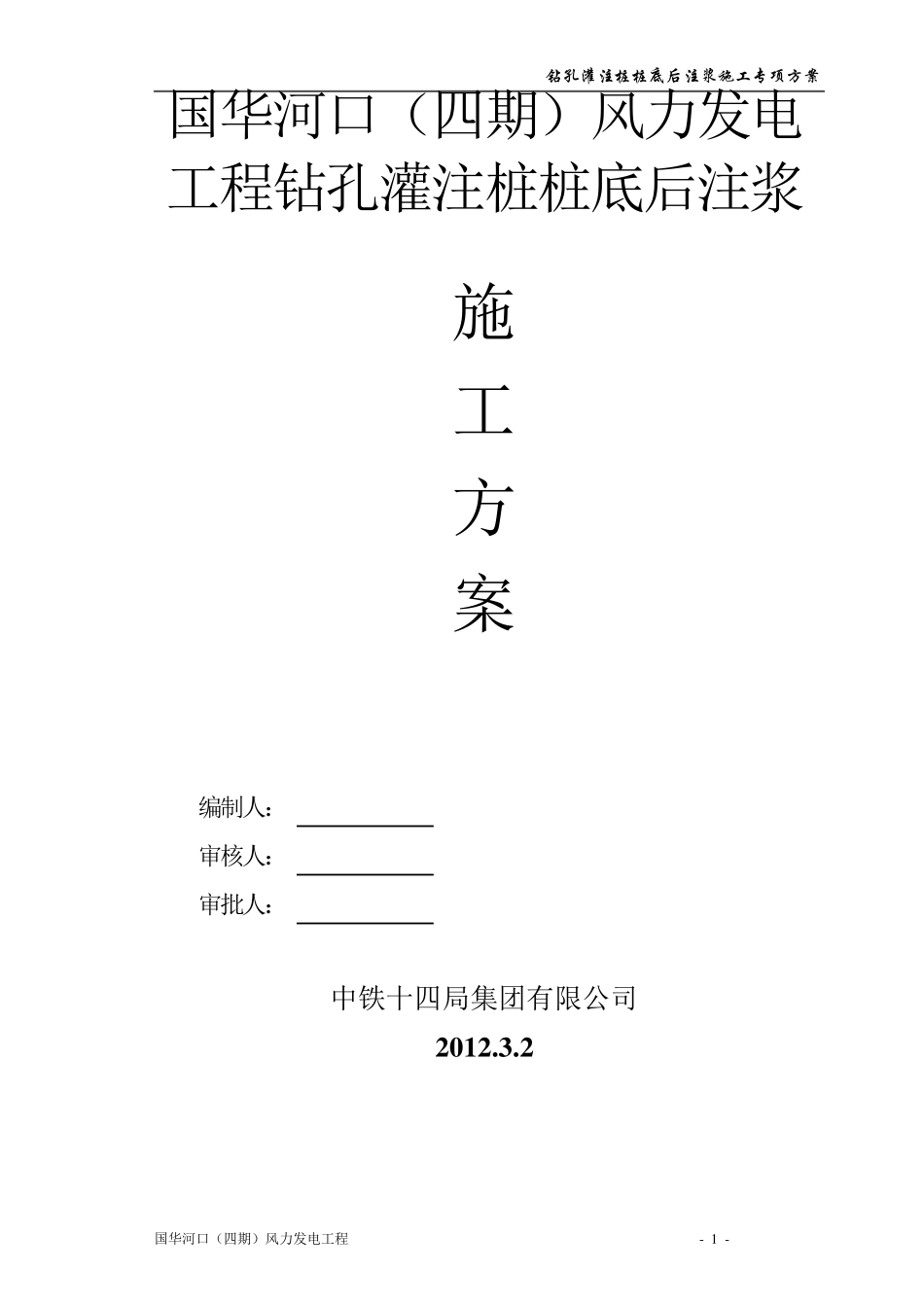

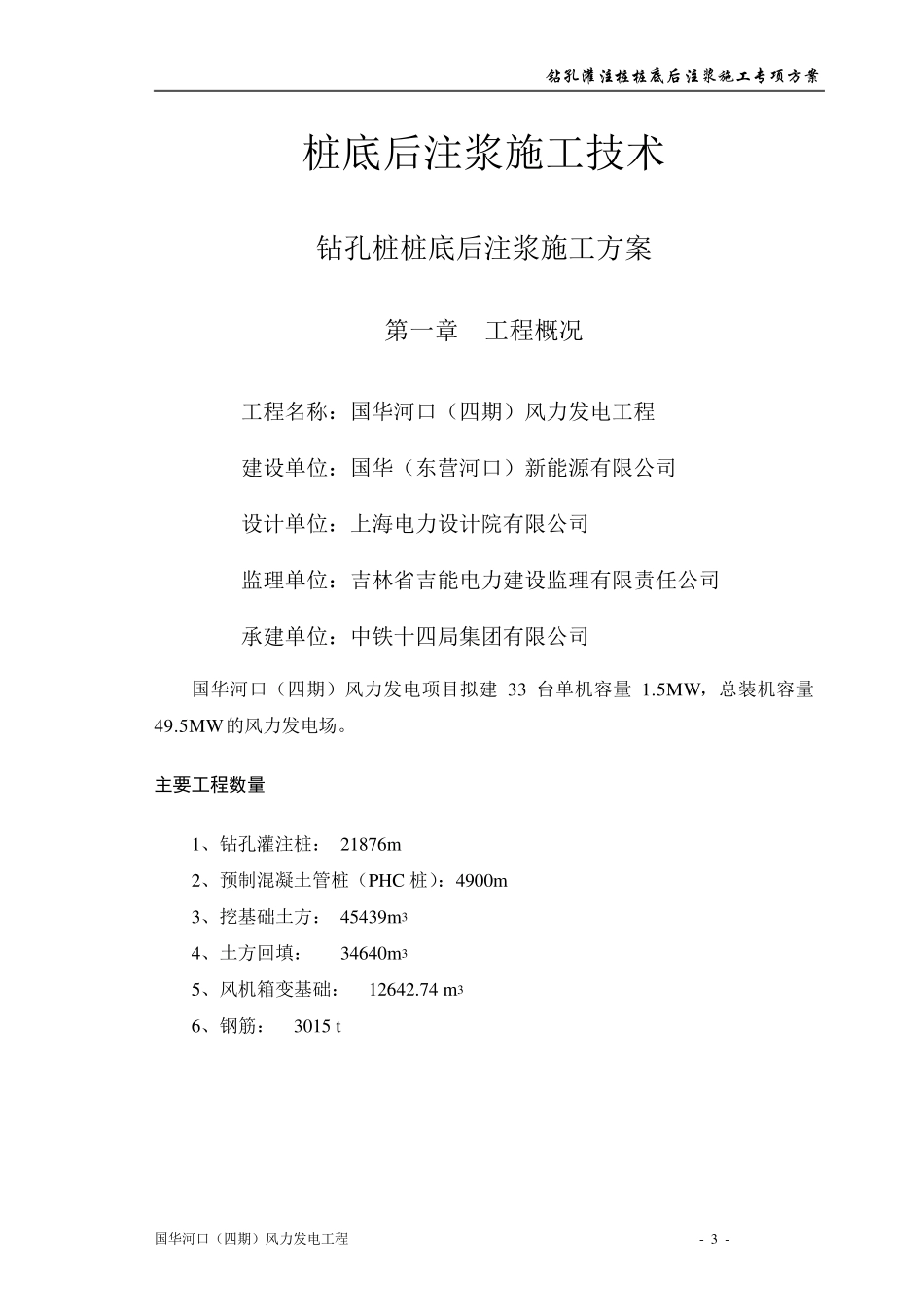

钻孔灌注桩桩底后注浆施工专项方案 国华河口（四期）风力发电工程 - 1 - 国华河口（四期）风力发电工程钻孔灌注桩桩底后注浆 施 工 方 案 编制人： 审核人： 审批人： 中铁十四局集团有限公司 2 0 1 2 .3 .2 钻孔灌注桩桩底后注浆施工专项方案 国华河口（四期）风力发电工程 - 2 - 目 录 第一章 工程概况 ................. 3 第二章、设计要求 ................. 4 第三章、施工工艺流程 ............. 4 第四章、技术参数及要求 ........... 5 第五章、设备选择 ................. 6 第六章、工程进度 ................. 7 钻孔灌注桩桩底后注浆施工专项方案 国华河口（四期）风力发电工程 - 3 - 桩底后注浆施工技术 钻孔桩桩底后注浆施工方案 第一章 工程概况 工程名称：国华河口（四期）风力发电工程 建设单位：国华（东营河口）新能源有限公司 设计单位：上海电力设计院有限公司 监理单位：吉林省吉能电力建设监理有限责任公司 承建单位：中铁十四局集团有限公司 国华河口（四期）风力发电项目拟建33 台单机容量1.5MW，总装机容量49.5MW的风力发电场。 主要工程数量 1、钻孔灌注桩： 21876m 2、预制混凝土管桩（PHC 桩）：4900m 3、挖基础土方： 45439m3 4、土方回填： 34640m3 5、风机箱变基础： 12642.74 m3 6、钢筋： 3015 t 钻孔灌注桩桩底后注浆施工专项方案 国华河口（四期）风力发电工程 - 4 - 第二章、设计要求 本工程钻孔灌注桩φ800，桩身砼强度 C40，待桩身砼强度达到设计要求70%后进行桩底注浆，注入水泥量为 1.1 吨，水灰比 0.5-0.6，注浆压力均≥2.0mpa。桩长自地面起算约 43-47m，单桩承载力设计值为 3500KN。 第三章、施工工艺流程 桩底后注浆施工工艺流程为：注浆管制作→桩成孔→注浆管固定在钢筋笼上一起吊放埋设→灌注桩身混凝土→注浆管注水开塞→水泥浆配置→注浆。 1、浆管制作：注浆管采用 2 根直径 32mm 壁厚,3.2 ㎜的无缝钢管，底部长出钢筋笼 20-50cm，上部高出地面 20cm，各段之间用外接连接；注浆管底部用止回阀封死，底端 20cm 范围内梅花型布置直径 5-8mm 的钻孔不少于12 个，外用防水胶带多层密封。注浆管上端套外丝及预留外接对，并用堵头封死；安放之前清除管内杂物，以防堵塞注浆孔。 2、安放注浆管：安放时将2 根钢管对称布置在钢筋笼两外侧，并用铁丝固定，随 钢筋笼同 步 安放，注浆管...
