桩帽、横梁施工方案

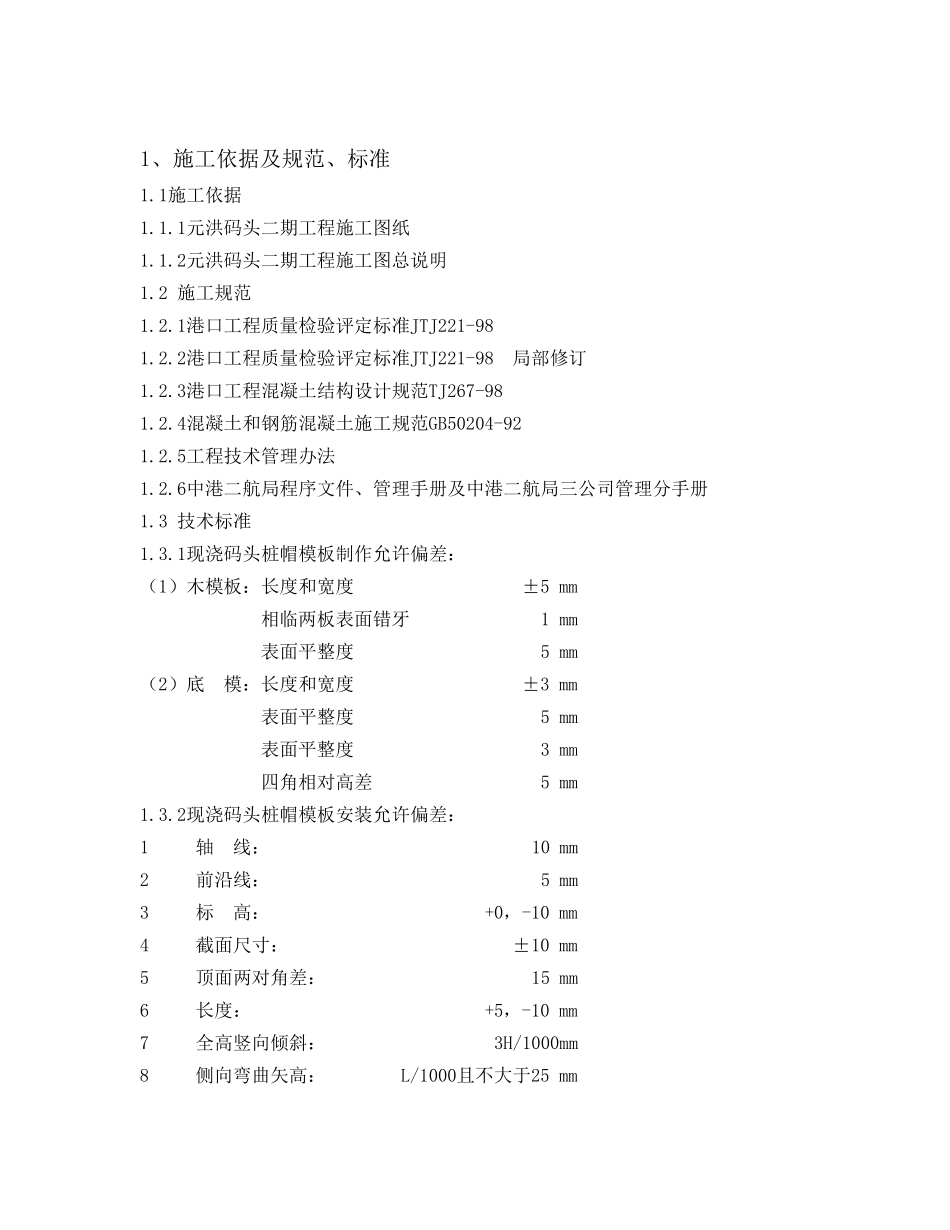

1、施工依据及规范、标准 1.1施工依据 1.1.1元洪码头二期工程施工图纸 1.1.2元洪码头二期工程施工图总说明 1.2 施工规范 1.2.1港口工程质量检验评定标准JTJ221-98 1.2.2港口工程质量检验评定标准JTJ221-98 局部修订 1.2.3港口工程混凝土结构设计规范TJ267-98 1.2.4混凝土和钢筋混凝土施工规范GB50204-92 1.2.5工程技术管理办法 1.2.6中港二航局程序文件、管理手册及中港二航局三公司管理分手册 1.3 技术标准 1.3.1现浇码头桩帽模板制作允许偏差： （1）木模板：长度和宽度 ±5 mm 相临两板表面错牙 1 mm 表面平整度 5 mm （2）底 模：长度和宽度 ±3 mm 表面平整度 5 mm 表面平整度 3 mm 四角相对高差 5 mm 1.3.2现浇码头桩帽模板安装允许偏差： 1 轴 线： 10 mm 2 前沿线： 5 mm 3 标 高： +0，-10 mm 4 截面尺寸： ±10 mm 5 顶面两对角差： 15 mm 6 长度： +5，-10 mm 7 全高竖向倾斜： 3H/1000mm 8 侧向弯曲矢高： L/1000且不大于25 mm 9 预埋件、预留孔位置： 10 mm （L为构件长度，H为构件全高） 1.3.3闪光对焊接头处弯折角不得大于4，接头处轴线偏移不得大于0.1d，同时不得大于2mm。 电弧焊接头外观检查，在清除焊渣后逐个进行，要求焊缝表面平顺，无明显的咬边、凹陷、气孔和裂缝，电弧焊焊接尺寸允许偏差： 接头处钢筋轴线的曲折角度 4 接头处钢筋轴线的偏移 0.1d或3mm（两者取小值） 焊缝厚度 -0.05d 焊缝宽度 -0.1d 焊缝长度 -0.5d 咬边深度 1 mm 1.3.4钢筋的类别、根数、直径和间距按设计规定制作，其允许偏差应符合： 长度 +5，-15 mm 弯起钢筋弯折点位置 20 mm 箍筋边长 10 mm 点焊钢筋网片尺寸 长、宽 10 mm 网眼尺寸 10 mm 对角线差 15 mm 翘曲 10 mm 1.3.5钢筋骨架绑扎与安装允许偏差： 钢筋骨架外轮廓尺寸 长度 +5，-15 mm 宽度 +5，-10 mm 高度 +5，-10 mm 受力钢筋层（排）距 10 mm 受力钢筋间距 15 mm 弯起钢筋弯起点位置 20 mm 1.3.6原材料称量时，其偏差不得超过： 水泥、掺合料 2% 粗、细骨料 3% 水、外加剂 2% 1.3.7现浇桩帽混凝土质量检查允许偏差位： 截面尺寸 +20,-10 mm 搁置面平整度 5 mm 搁置面标高 +5,-10 mm 侧面竖向倾斜 H/100 mm 外伸钢筋位置 20 mm 2 工程概况 本工程主要包括以下内容：PHC管桩桩帽和管桩桩顶加强部分的施工。 码头平台...
