梁柱增大截面加固施工方案

梁柱增大截面加固施工方案_第1页
1/8
梁柱增大截面加固施工方案_第2页
2/8
梁柱增大截面加固施工方案_第3页
3/8

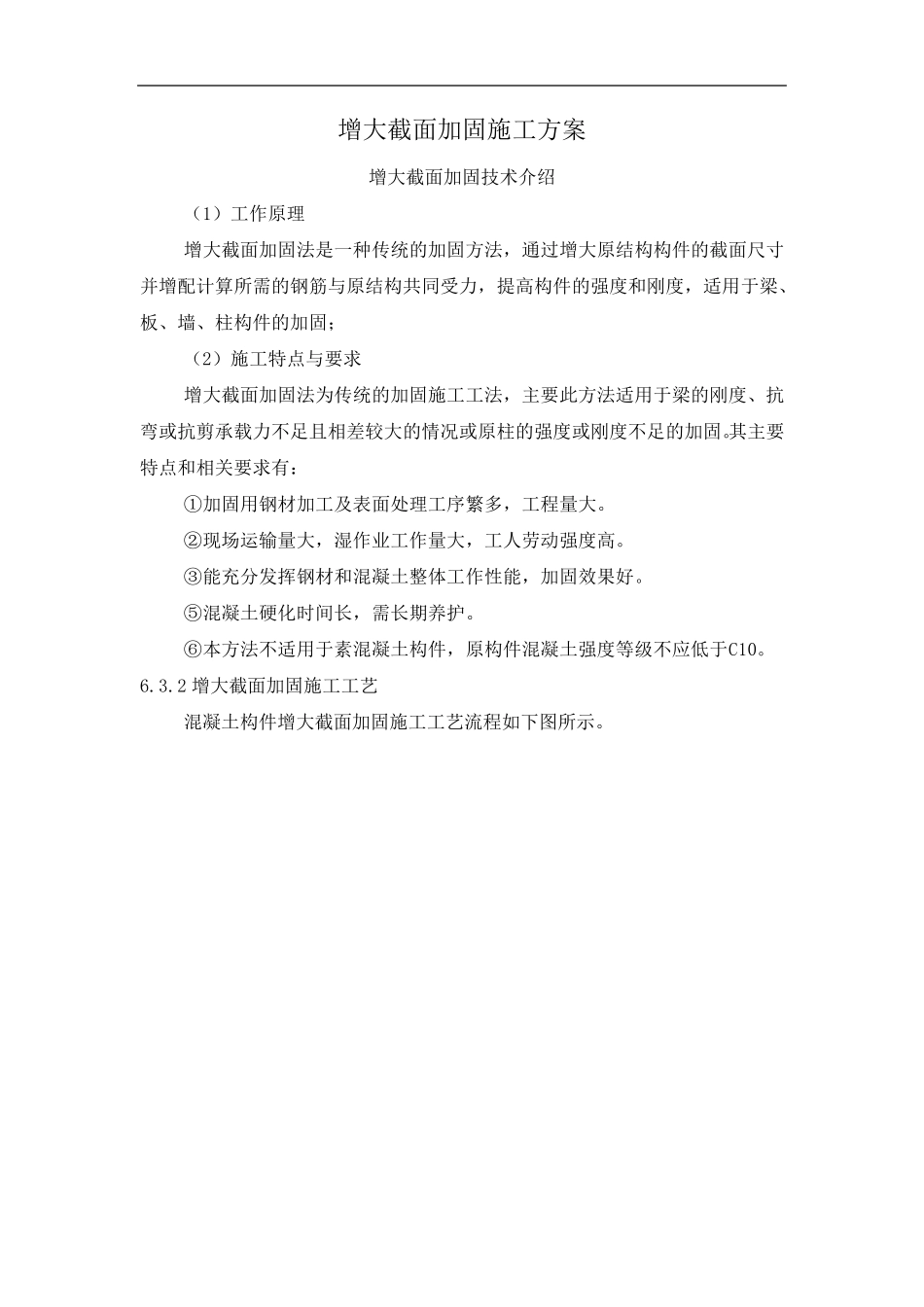

增大截面加固施工方案 增大截面加固技术介绍 (1)工作原理 增大截面加固法是一种传统的加固方法,通过增大原结构构件的截面尺寸并增配计算所需的钢筋与原结构共同受力,提高构件的强度和刚度,适用于梁、板、墙、柱构件的加固; (2)施工特点与要求 增大截面加固法为传统的加固施工工法,主要此方法适用于梁的刚度、抗弯或抗剪承载力不足且相差较大的情况或原柱的强度或刚度不足的加固。其主要特点和相关要求有: ①加固用钢材加工及表面处理工序繁多,工程量大。 ②现场运输量大,湿作业工作量大,工人劳动强度高。 ③能充分发挥钢材和混凝土整体工作性能,加固效果好。 ⑤混凝土硬化时间长,需长期养护。 ⑥本方法不适用于素混凝土构件,原构件混凝土强度等级不应低于C10。 6.3.2 增大截面加固施工工艺 混凝土构件增大截面加固施工工艺流程如下图所示。 增大截面加固施工流程图 6.3.3 增大截面加固施工工序 (1)测量放线 根据设计图纸要求,施测混凝土梁增大截面尺寸,及梁上植筋位置、主筋位置的布置线。 (2)钢筋表面处理 对钢筋进行打磨除锈处理,然后用脱脂棉沾丙酮擦拭干净。 (3)混凝土基层表面处理 对原混凝土构件的新旧结合面进行剔凿,然后用无油压缩空气除去粉尘,或清水冲洗干净,根据图纸要求,本工程表面剔凿需要将保护层剔除。 基面放线 钢筋下料、除锈 混凝土基面剔凿、清理 植筋钻孔、清理 植筋 钢筋连接、绑扎 支设模板 浇注混凝土 养护 表面处理效果 (4)钻孔植筋 按新纵向钢筋位置定位后用电锤钻钻孔,清孔处理后注入植筋胶插入钢筋,锚入深度严格按照设计图纸要求;箍筋、拉结钢筋植筋同纵向受力钢筋。 (5)插入钢筋绑扎、模板支设以及混凝土浇筑。 柱增大截面加固柱、梁钢筋绑扎如下图 6.3.4 框架梁增大截面加固施工 (1)本工程梁增大截面做法节点 (2)施工要点 ①钢筋绑扎时必须注意保护层的控制,植筋前根据成孔的情况对钢筋进行调整。 ②植筋时钢筋下料准确,钢筋接头按照要求进行错开。 ③梁模板面板木模板,梁侧模水平向龙骨采用50×100 木枋间距 250mm,梁底模水平向龙骨均采用50×100 木枋间距 250mm,。 木枋及模板均应提前进行加工,保证边沿平直。模板制作成侧模包底模的形式。侧模与侧模接缝的位置做成企口形式,并贴1×5mm 密封条。梁底模板在拼缝处模板应长出木枋 10cm,在模板拼接时增设两根长度不小于 1000mm 的短木枋。详见下图。 采用“U...
