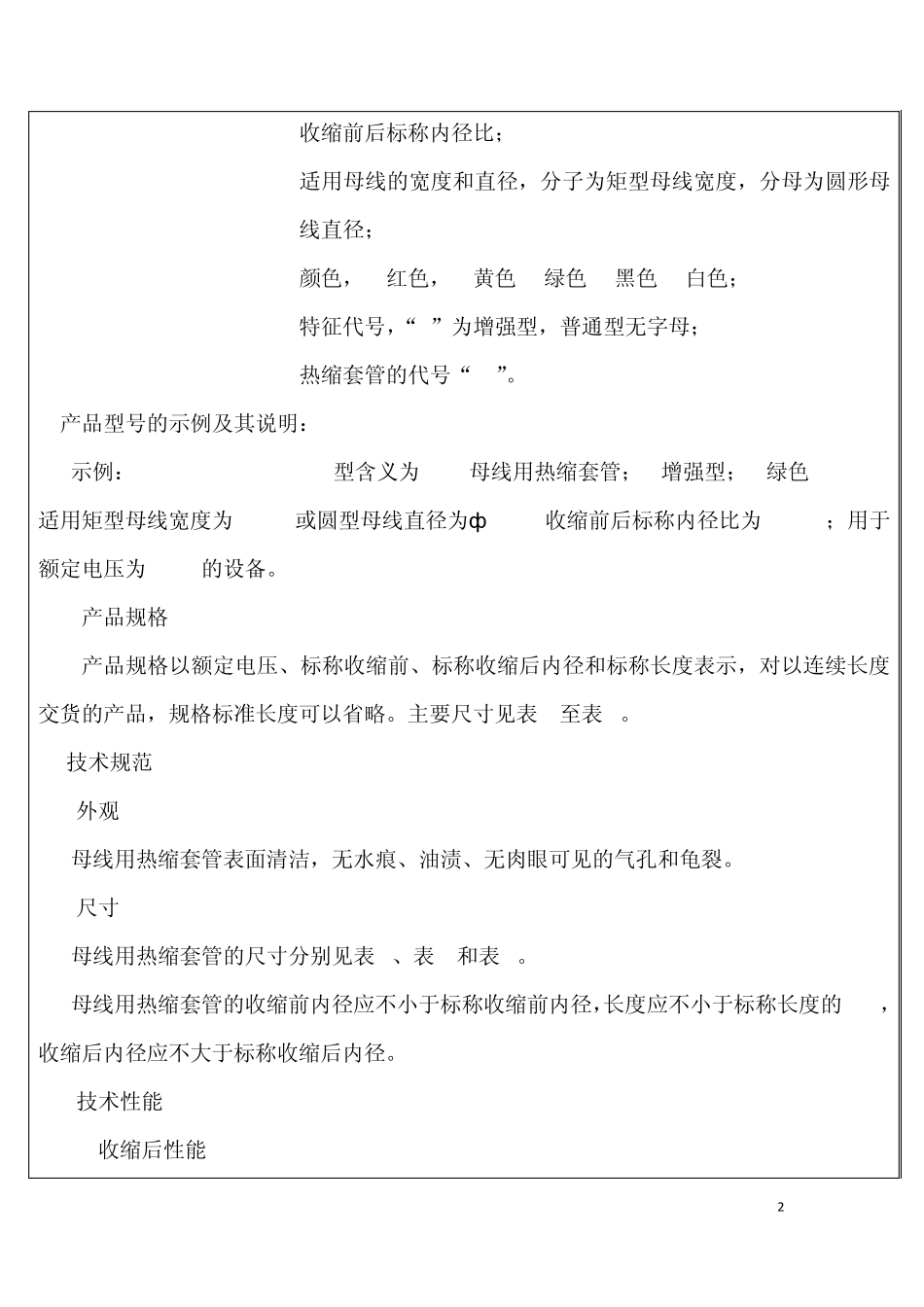

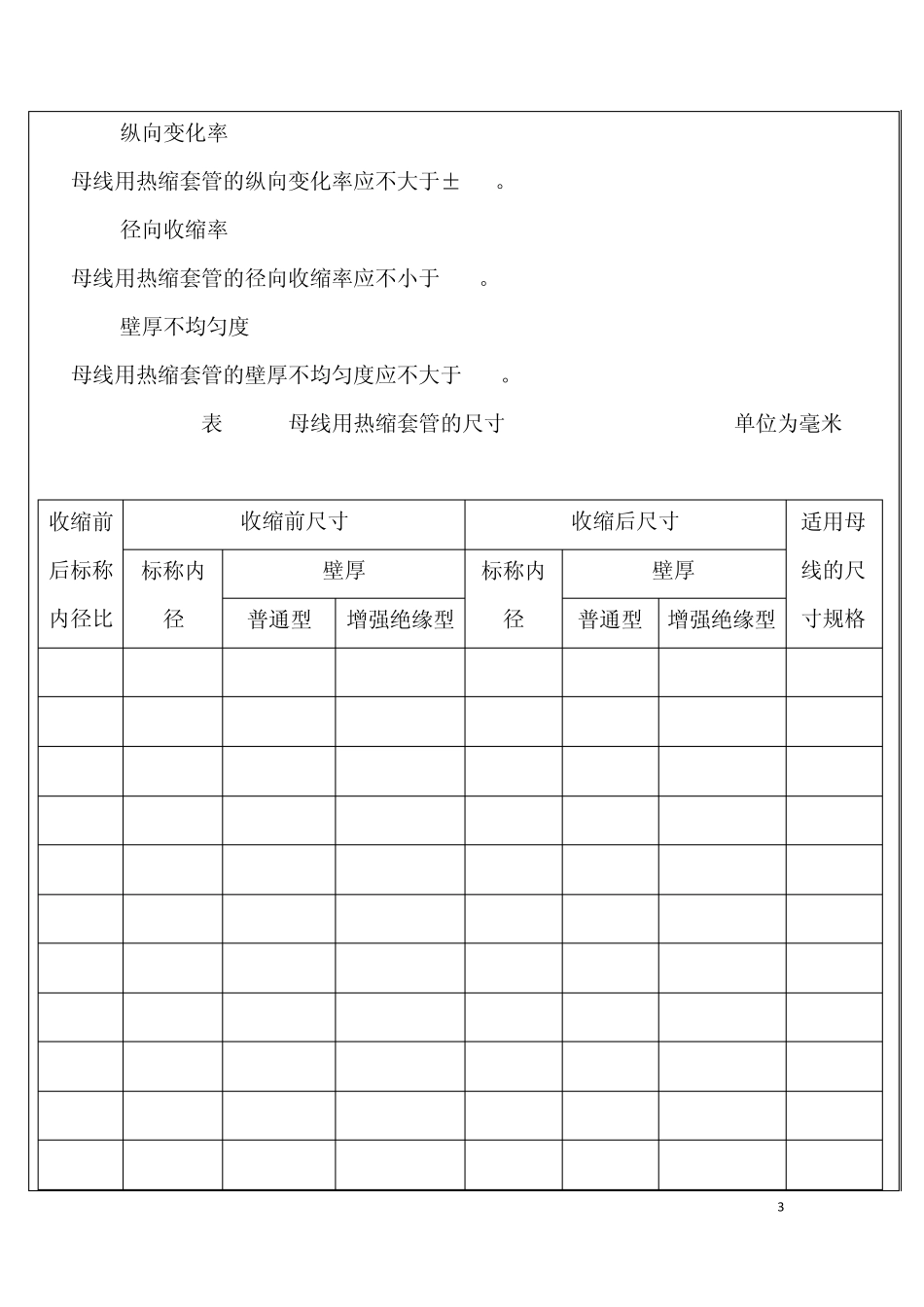

1 检验规程 测试工具/仪器 兆欧表/游标卡尺 检验名称 热缩套管的检验 检验 IQ C 1、对单、抽样: 2、 根据仓库开出的《送检单》,核对送检物料供方是否为合格供方,再查找相应订单和产品制造标准书,核实相应机型和数量。 3、取待检物料,准备检验工具/仪器,参照样板或规格承认书,以 IQ C 检验标准为依据,按 AQ L:0.4/1.0 均匀抽样。 3.1 热收缩材料 由橡胶和塑料组成的共混性聚合物,用辐照或化学方法使聚合物的线性分子链变成网状结构,具有“记忆效应”,经加热扩张后迅速冷却定型,在使用时再次加热到一定温度,即可自行收缩到扩张前的尺寸。 3.2 母线用热缩套管 用热收缩材料制造的管材,使用时套装在电气设备的母线上,加热后收缩在母线上,起到安全防护或缩短相间距离的绝缘作用。 3.3 标称值 经常在表格中出现的表示量的数值。在本标准中,一般由标称值引出可以通过测量并考虑规定偏差而加以检验的值。 4 产品的型号规格和表示方法 4.1产品型号的表示方法及其说明 口 口 口 口-口-口-设备的额定电压(kV); 2 -----收缩前后标称内径比; --------适用母线的宽度和直径,分子为矩型母线宽度,分母为圆形母线直径; -----------颜色,R-红色,Y-黄色G-绿色B-黑色W-白色; ----------------特征代号,“Z”为增强型,普通型无字母; --------------------热缩套管的代号“MG”。 产品型号的示例及其说明: 示例:MGZG80/55-80/40-12型含义为: MG-母线用热缩套管;Z-增强型;G-绿色; 80/55-适用矩型母线宽度为80mm或圆型母线直径为ф 55mm;收缩前后标称内径比为80/40;用于额定电压为12kV的设备。 4.2 产品规格 产品规格以额定电压、标称收缩前、标称收缩后内径和标称长度表示,对以连续长度交货的产品,规格标准长度可以省略。主要尺寸见表 1至表 3。 5 技术规范 5.1外观 母线用热缩套管表面清洁,无水痕、油渍、无肉眼可见的气孔和龟裂。 5.2尺寸 母线用热缩套管的尺寸分别见表 1、表 2和表 3。 母线用热缩套管的收缩前内径应不小于标称收缩前内径,长度应不小于标称长度的95%,收缩后内径应不大于标称收缩后内径。 5.3技术性能 5.3.1收缩后性能 3 5.3.1.1纵向变化率 母线用热缩套管的纵向变化率应不大于±10%。 5.3.1.2径向收缩率 母线用热缩套管的径向收缩率应不小于50%。 5.3.1.3壁厚不均匀度 母线用热缩套管的壁厚不均匀度应不大于30%。 表 1 1kV母线用热...
