检验规程铜排

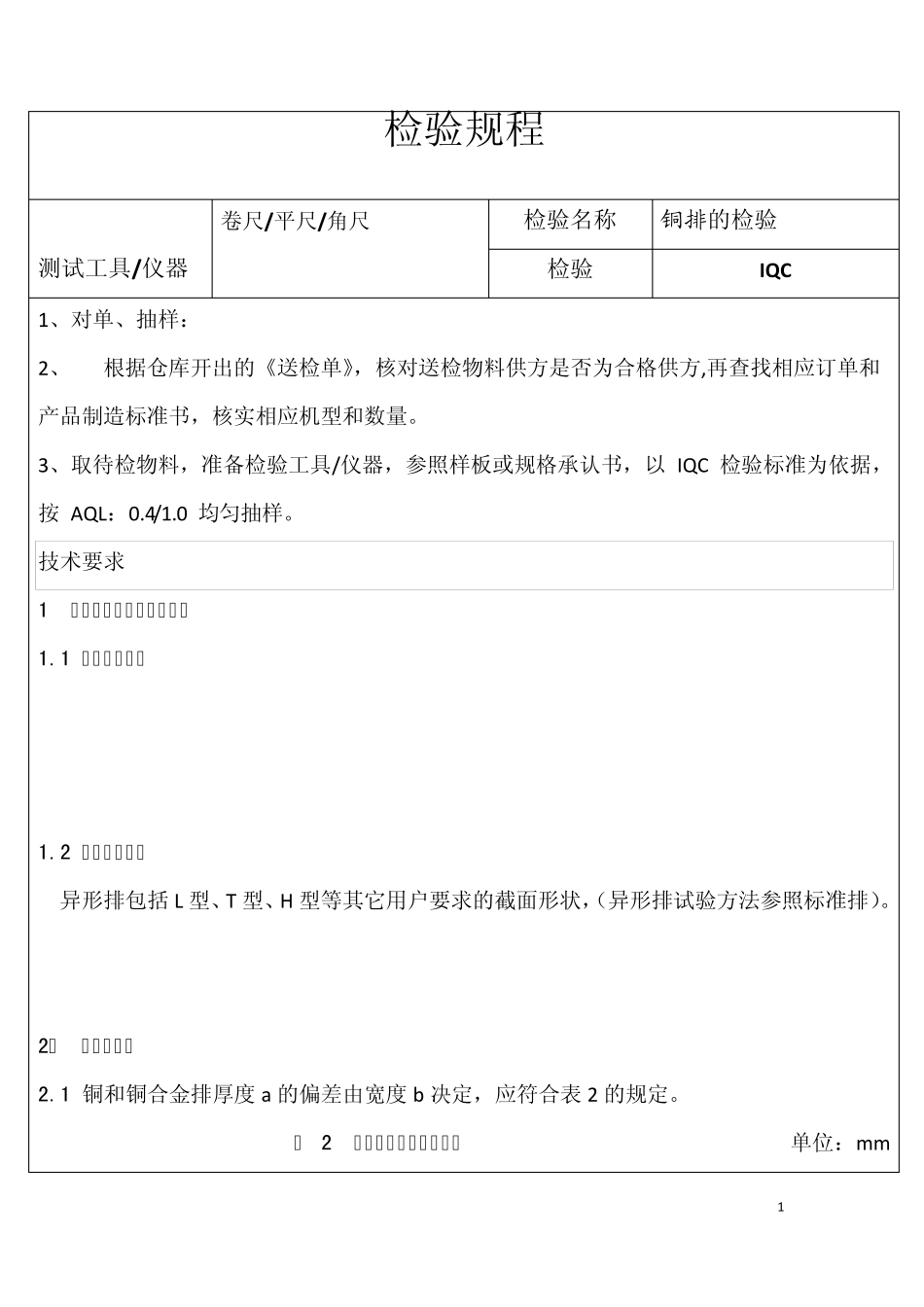

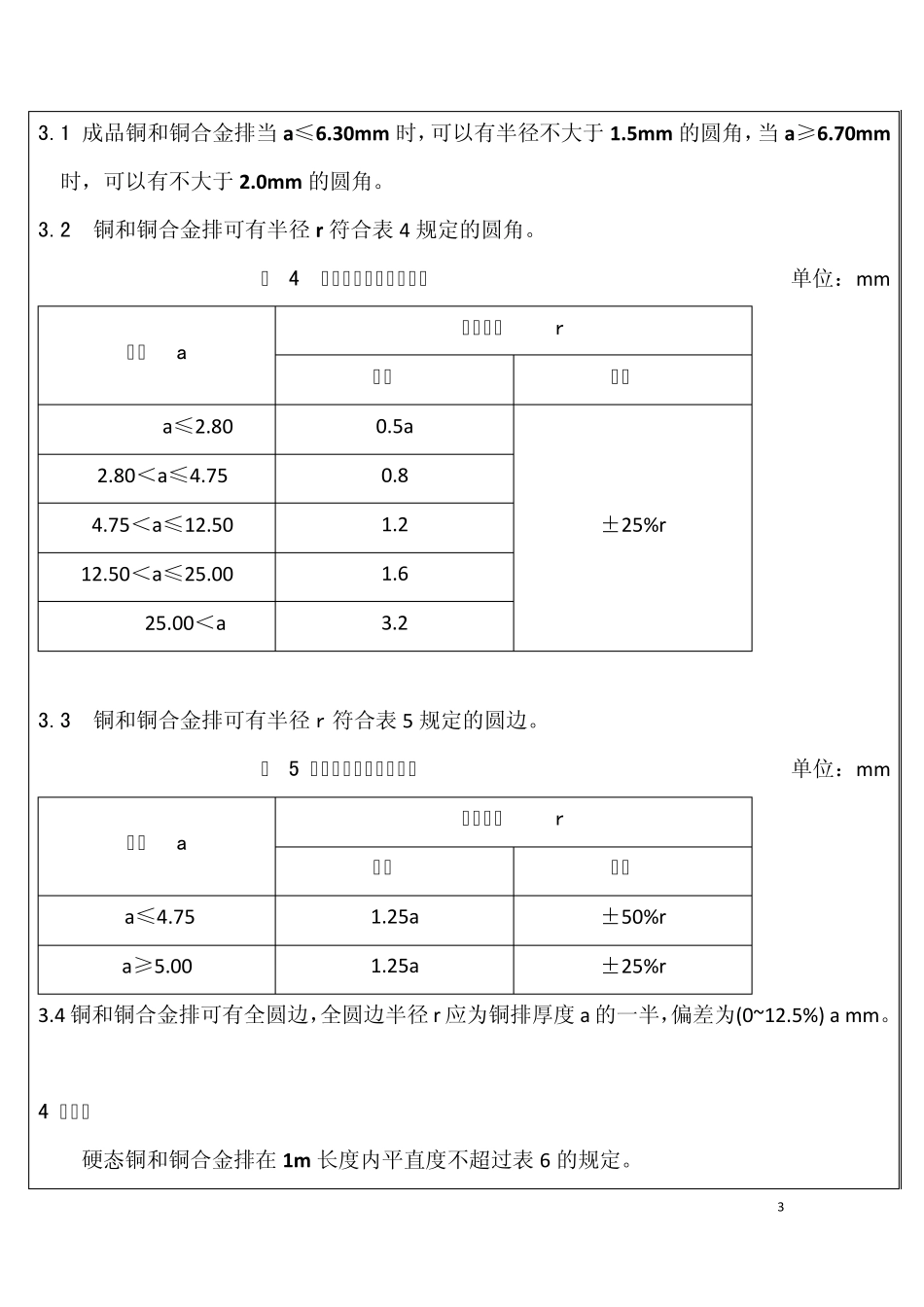

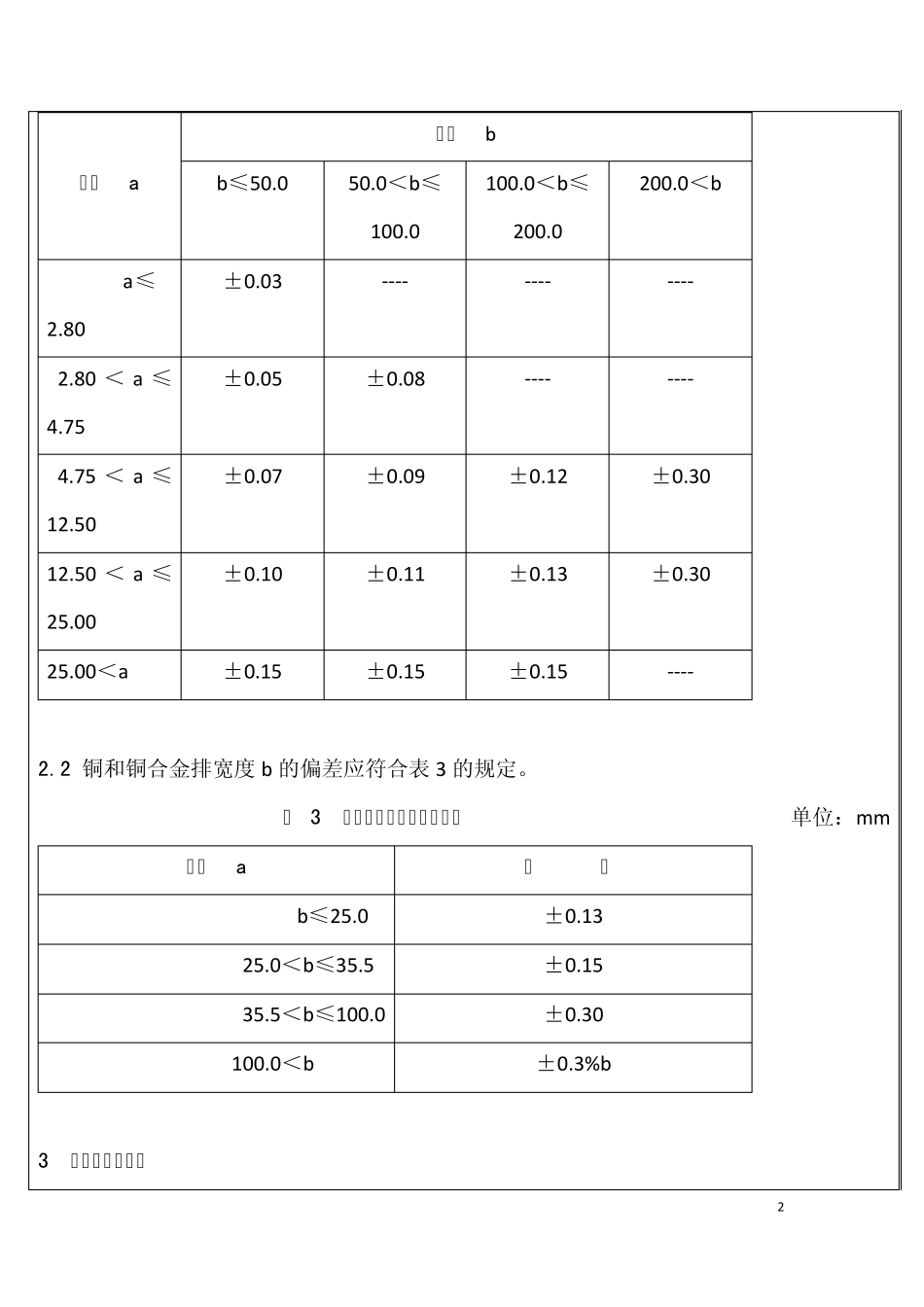

1 检验规程 测试工具/仪器 卷尺/平尺/角尺 检验名称 铜排的检验 检验 IQ C 1、对单、抽样： 2、 根据仓库开出的《送检单》，核对送检物料供方是否为合格供方,再查找相应订单和产品制造标准书，核实相应机型和数量。 3、取待检物料，准备检验工具/仪器，参照样板或规格承认书，以 IQC 检验标准为依据，按 AQL：0.4/1.0 均匀抽样。 技术要求 1 铜和铜合金排的截面形状 1.1 标准截面形状 1.2 异形截面形状 异形排包括 L 型、T 型、H 型等其它用户要求的截面形状，（异形排试验方法参照标准排）。 2． 尺寸及偏差 2.1 铜和铜合金排厚度 a 的偏差由宽度 b 决定，应符合表 2 的规定。 表 2 铜和铜合金排厚度偏差 单位：m m 2 厚度a 宽度b b≤50.0 50.0＜b≤100.0 100.0＜b≤200.0 200.0＜b a≤2.80 ±0.03 ---- ---- ---- 2.80 ＜a ≤4.75 ±0.05 ±0.08 ---- ---- 4.75 ＜a ≤12.50 ±0.07 ±0.09 ±0.12 ±0.30 12.50 ＜a ≤25.00 ±0.10 ±0.11 ±0.13 ±0.30 25.00＜a ±0.15 ±0.15 ±0.15 ---- 2.2 铜和铜合金排宽度 b 的偏差应符合表 3 的规定。 表 3 铜和铜合金排的宽度偏差 单位：m m 宽度a 偏 差 b≤25.0 ±0.13 25.0＜b≤35.5 ±0.15 35.5＜b≤100.0 ±0.30 100.0＜b ±0.3%b 3 圆角和圆边半径 3 3.1 成品铜和铜合金排当a≤6.30mm 时，可以有半径不大于1.5mm 的圆角，当a≥6.70mm时，可以有不大于2.0mm 的圆角。 3.2 铜和铜合金排可有半径r符合表4 规定的圆角。 表 4 铜和铜合金排圆角半径 单位：mm 厚度a 圆边半径r 标称 偏差 a≤2.80 0.5a ±25%r 2.80＜a≤4.75 0.8 4.75＜a≤12.50 1.2 12.50＜a≤25.00 1.6 25.00＜a 3.2 3.3 铜和铜合金排可有半径r 符合表5 规定的圆边。 表 5 铜和铜合金排圆边半径 单位：mm 厚度a 圆边半径r 标称 偏差 a≤4.75 1.25a ±50%r a≥5.00 1.25a ±25%r 3.4 铜和铜合金排可有全圆边，全圆边半径r 应为铜排厚度 a 的一半，偏差为(0~12.5%) a mm。 4 平直度 硬态铜和铜合金排在 1m 长度内平直度不超过表6 的规定。 4 4.1 平直度测量方法 将规定长度试样的被测面置于基准平面上，用塞尺直接测量被测面和基准平面间最大间隙距离。 表 6 铜和铜合金排平直度 单位：m m 铜和铜合金排 窄边平直度 宽边平直度 2.80＜a≤16 50＜b...
