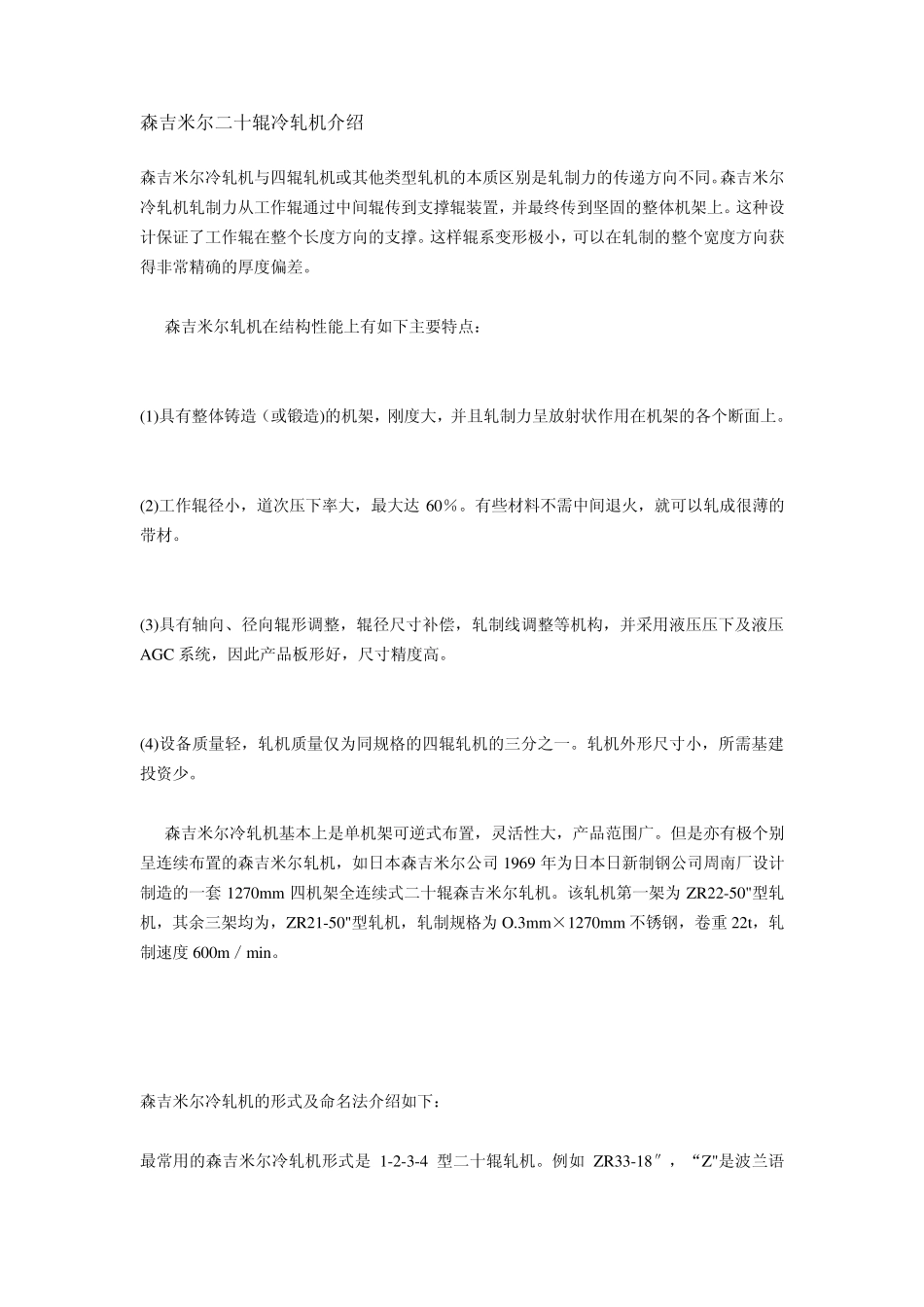

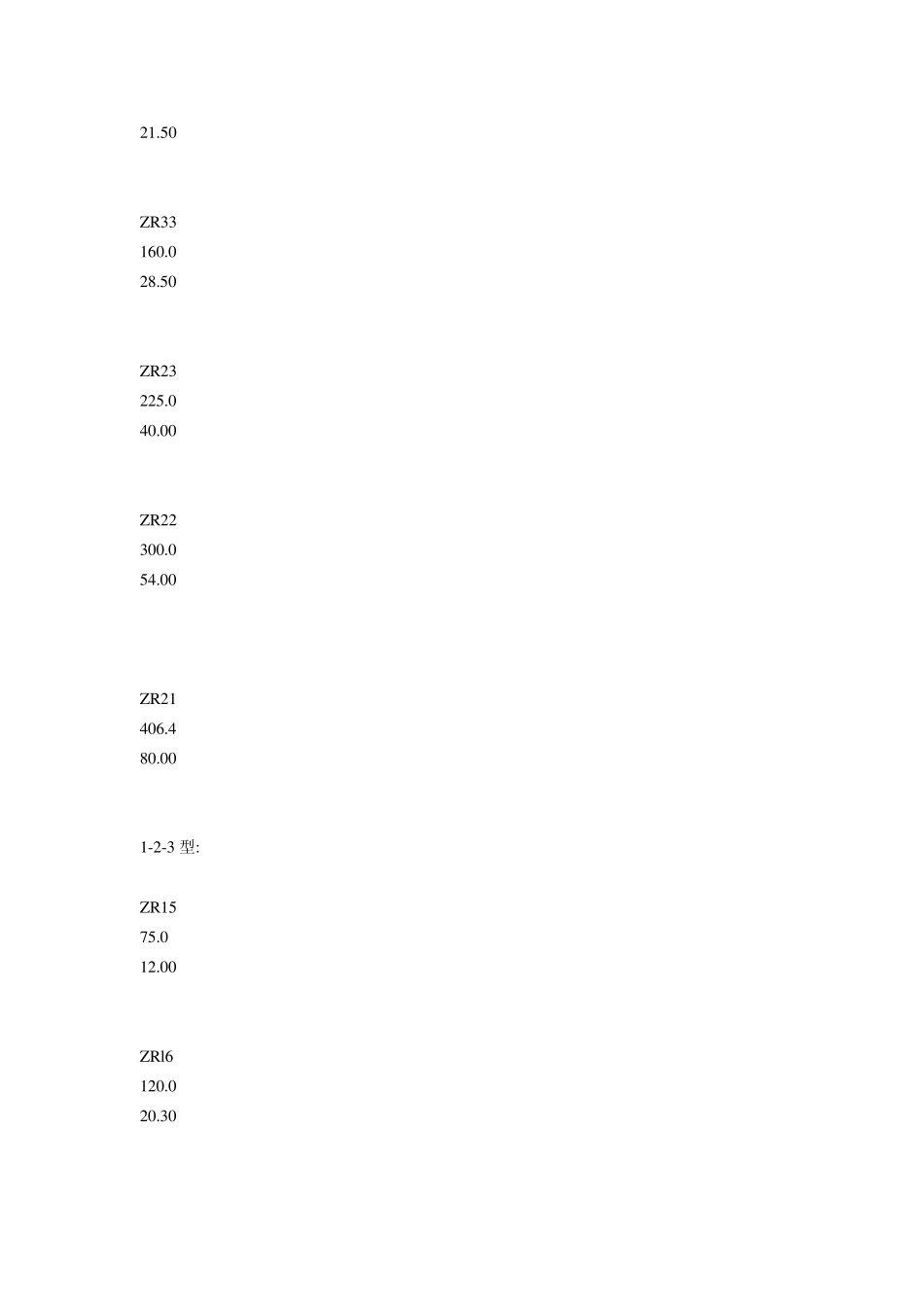

森吉米尔二十辊冷轧机介绍 森吉米尔冷轧机与四辊轧机或其他类型轧机的本质区别是轧制力的传递方向不同。森吉米尔冷轧机轧制力从工作辊通过中间辊传到支撑辊装置，并最终传到坚固的整体机架上。这种设计保证了工作辊在整个长度方向的支撑。这样辊系变形极小，可以在轧制的整个宽度方向获得非常精确的厚度偏差。 森吉米尔轧机在结构性能上有如下主要特点： (1)具有整体铸造（或锻造)的机架，刚度大，并且轧制力呈放射状作用在机架的各个断面上。 (2)工作辊径小，道次压下率大，最大达 60％。有些材料不需中间退火，就可以轧成很薄的带材。 (3)具有轴向、径向辊形调整，辊径尺寸补偿，轧制线调整等机构，并采用液压压下及液压AGC 系统，因此产品板形好，尺寸精度高。 (4)设备质量轻，轧机质量仅为同规格的四辊轧机的三分之一。轧机外形尺寸小，所需基建投资少。 森吉米尔冷轧机基本上是单机架可逆式布置，灵活性大，产品范围广。但是亦有极个别呈连续布置的森吉米尔轧机，如日本森吉米尔公司1969 年为日本日新制钢公司周南厂设计制造的一套1270mm 四机架全连续式二十辊森吉米尔轧机。该轧机第一架为ZR22-50"型轧机，其余三架均为，ZR21-50"型轧机，轧制规格为O.3mm×1270mm 不锈钢，卷重 22t，轧制速度 600m／min。 森吉米尔冷轧机的形式及命名法介绍如下： 最常用的森吉米尔冷轧机形式是 1-2-3-4 型二十辊轧机。例如 ZR33-18″，“Z"是波兰语Zimna 的第一个字母，意思是“冷”；“R”表示“可逆的”；“33”表示轧机的型号；“18″”是轧制带材宽度的英寸数。森吉米尔冷轧机还有 1-2-3 型十二辊轧机，但是1-2-3型森吉米尔冷轧机在 1964 年以后就不再生产制造了。 森吉米尔冷轧机 1-2 型六辊轧机，由 2 个传动的工作辊和 4 个背衬轴承辊装置组成， 如 ZS06 型，“S”表示“板材”，用来轧制宽的板材，但是它同样可以轧制带材，并且有一些还用在连续加工线上。 森吉米尔“ZR”型冷轧机有 10 个基本型号，其中 1-2-3-4 二十辊轧机 7 个；1-2-3．型十二辊轧机 3 个；“ZS”1-2 型六辊轧机只有 2 个基本型号。 各型号轧机的背衬轴承外径、工作辊名义直径如下： 轧机型号 背衬轴承直径／mm 工作辊名义直径／mm 1-2-3-4 型 ： ZR32 47.6 6.35 ZR34 76.2 10.00 ZR24 120.0 21.50 ZR33 160.0 28.50 ZR23 225.0 40.00 ZR22 300.0 54.00 ZR21 406.4 80.00 1-2-3 型: ZR15 75.0 ...
