楼梯设计例题

楼梯设计例题_第1页
1/7
楼梯设计例题_第2页
2/7
楼梯设计例题_第3页
3/7

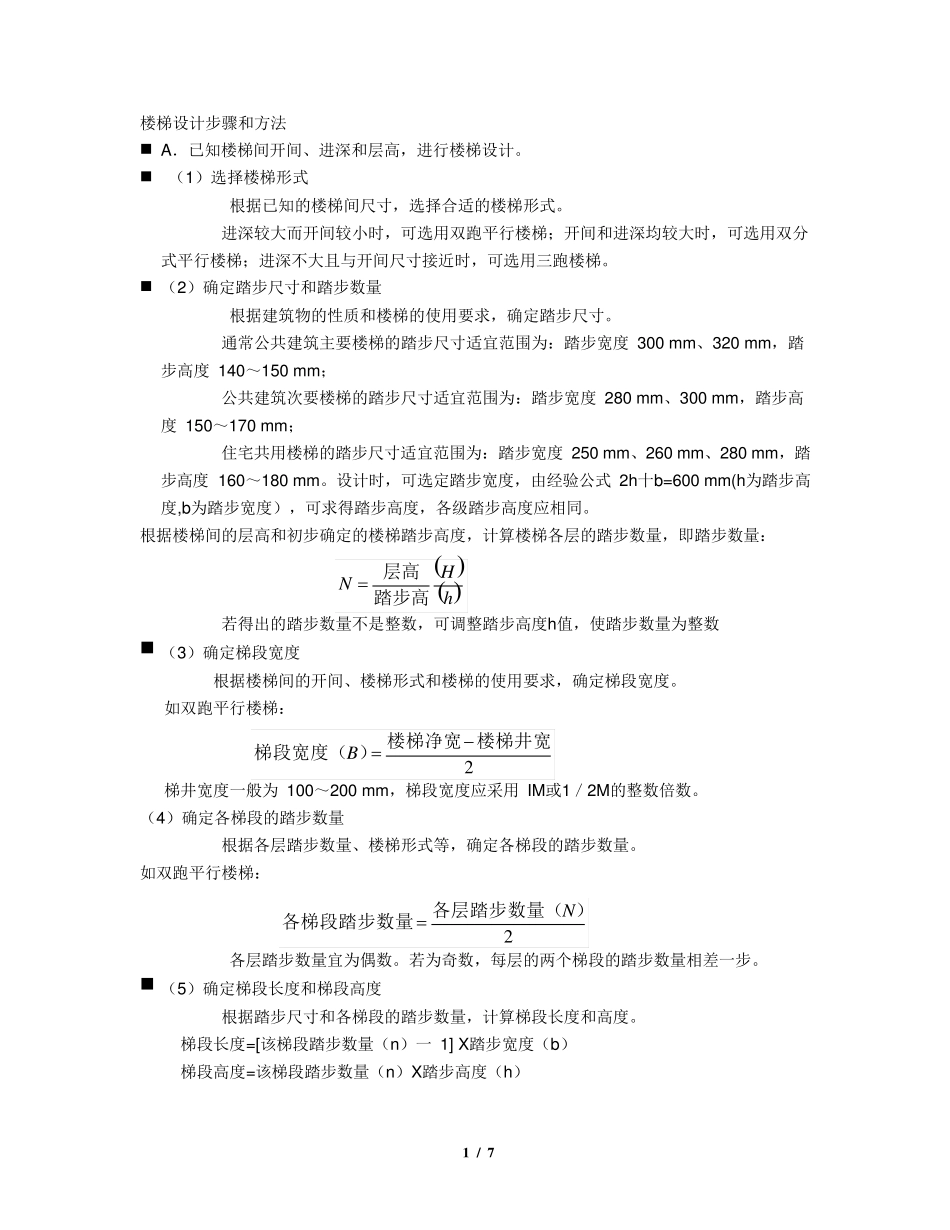

1 / 7 楼梯设计步骤和方法  A.已知楼梯间开间、进深和层高,进行楼梯设计。  (1)选择楼梯形式 根据已知的楼梯间尺寸,选择合适的楼梯形式。 进深较大而开间较小时,可选用双跑平行楼梯;开间和进深均较大时,可选用双分式平行楼梯;进深不大且与开间尺寸接近时,可选用三跑楼梯。  (2)确定踏步尺寸和踏步数量 根据建筑物的性质和楼梯的使用要求,确定踏步尺寸。 通常公共建筑主要楼梯的踏步尺寸适宜范围为:踏步宽度 300 mm、320 mm,踏步高度 140~150 mm; 公共建筑次要楼梯的踏步尺寸适宜范围为:踏步宽度 280 mm、300 mm,踏步高度 150~170 mm; 住宅共用楼梯的踏步尺寸适宜范围为:踏步宽度 250 mm、260 mm、280 mm,踏步高度 160~180 mm。设计时,可选定踏步宽度,由经验公式 2h十b=600 mm(h为踏步高度,b为踏步宽度),可求得踏步高度,各级踏步高度应相同。 根据楼梯间的层高和初步确定的楼梯踏步高度,计算楼梯各层的踏步数量,即踏步数量: 若得出的踏步数量不是整数,可调整踏步高度h值,使踏步数量为整数  (3)确定梯段宽度 根据楼梯间的开间、楼梯形式和楼梯的使用要求,确定梯段宽度。 如双跑平行楼梯: 梯井宽度一般为 100~200 mm,梯段宽度应采用 IM或1/2M的整数倍数。 (4)确定各梯段的踏步数量 根据各层踏步数量、楼梯形式等,确定各梯段的踏步数量。 如双跑平行楼梯: 各层踏步数量宜为偶数。若为奇数,每层的两个梯段的踏步数量相差一步。  (5)确定梯段长度和梯段高度 根据踏步尺寸和各梯段的踏步数量,计算梯段长度和高度。 梯段长度=[该梯段踏步数量(n)一 1] X踏步宽度(b) 梯段高度=该梯段踏步数量(n)X踏步高度(h)   hHN踏步高层高2楼梯井宽楼梯净宽)梯段宽度(B2)各层踏步数量(各梯段踏步数量N 2 / 7  (6)确定平台深度 根据楼梯间的尺寸、梯段宽度等,确定平台深度。 平台深度不应小于梯段宽度,对直接通向走廊的开敞式楼梯间而言,其楼层平台的深度不受此限制,但为了避免走廊与楼梯的人流相互干扰及便于使用,应留有一定的缓冲余地,一般楼层平台深度至少为 500~600 m m 。  (7)确定底层楼梯中间平台下的地面标高和中间平台面标高 若底层中间平台下设通道,平台梁底面与地面之间的垂直距离应满足平台净高的要求,即不小于 2000 m m 。 否则,应将地面标高降低,或同时抬高中间...
