模具主要零配件、项目名称及功能

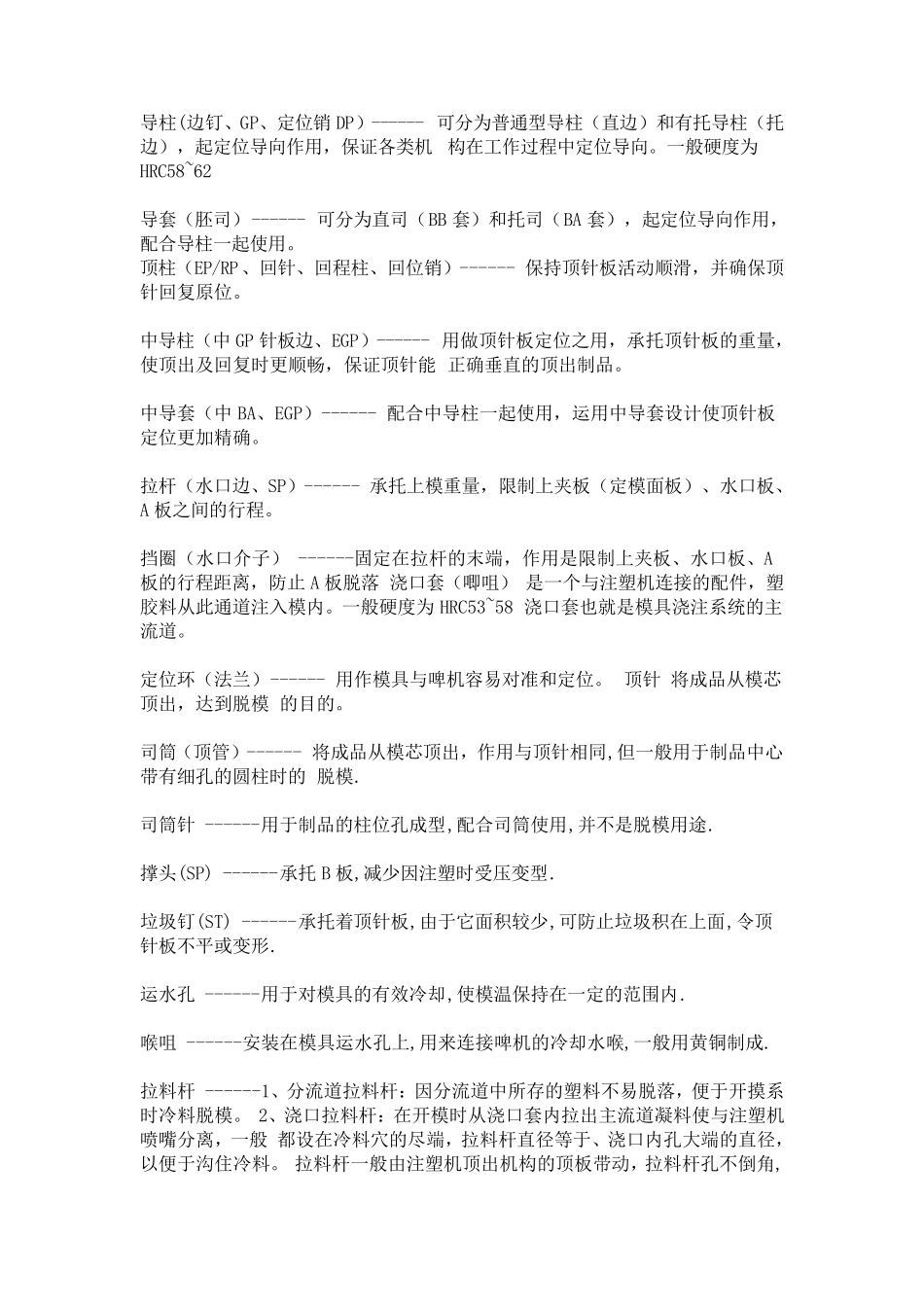

模具主要零配件、项目名称及功能_第1页
1/7

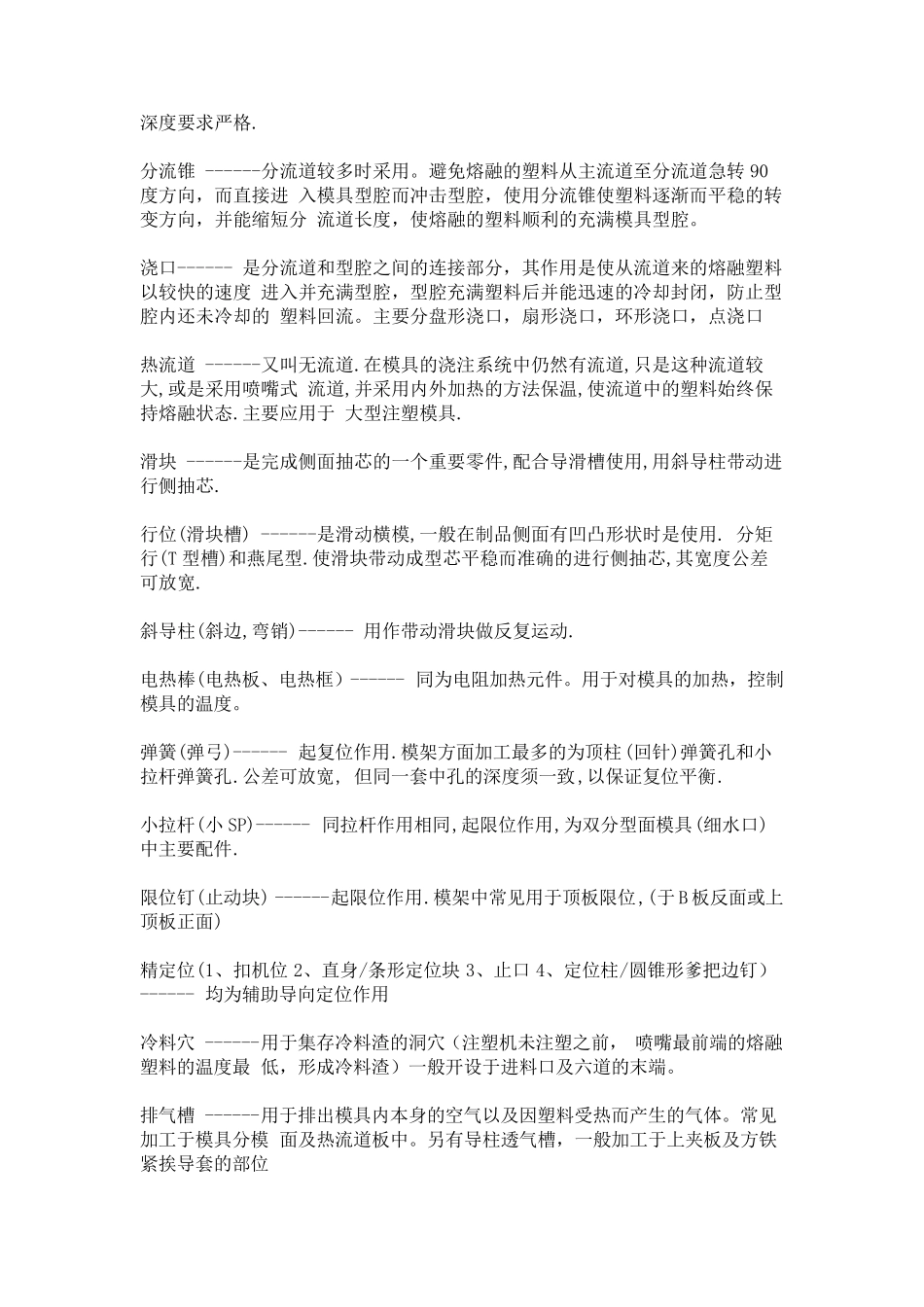

模具主要零配件、项目名称及功能_第2页
2/7
模具主要零配件、项目名称及功能_第3页
3/7
导柱(边钉、GP、定位销 DP)------ 可分为普通型导柱(直边)和有托导柱(托边),起定位导向作用,保证各类机 构在工作过程中定位导向。一般硬度为HRC58~62 导套(胚司)------ 可分为直司(BB 套)和托司(BA 套),起定位导向作用,配合导柱一起使用。 顶柱(EP/RP、回针、回程柱、回位销)------ 保持顶针板活动顺滑,并确保顶针回复原位。 中导柱(中 GP 针板边、EGP)------ 用做顶针板定位之用,承托顶针板的重量,使顶出及回复时更顺畅,保证顶针能 正确垂直的顶出制品。 中导套(中 BA、EGP)------ 配合中导柱一起使用,运用中导套设计使顶针板定位更加精确。 拉杆(水口边、SP)------ 承托上模重量,限制上夹板(定模面板)、水口板、A 板之间的行程。 挡圈(水口介子) ------固定在拉杆的末端,作用是限制上夹板、水口板、A板的行程距离,防止 A 板脱落 浇口套(唧咀) 是一个与注塑机连接的配件,塑胶料从此通道注入模内。一般硬度为 HRC53~58 浇口套也就是模具浇注系统的主流道。 定位环(法兰)------ 用作模具与啤机容易对准和定位。 顶针 将成品从模芯顶出,达到脱模 的目的。 司筒(顶管)------ 将成品从模芯顶出,作用与顶针相同,但一般用于制品中心带有细孔的圆柱时的 脱模. 司筒针 ------用于制品的柱位孔成型,配合司筒使用,并不是脱模用途. 撑头(SP) ------承托 B 板,减少 因 注塑时受 压 变 型. 垃 圾 钉(ST) ------承托着 顶针板,由 于它 面积 较 少 ,可防止垃 圾 积 在上面,令 顶针板不平 或 变 形 . 运水孔 ------用于对模具的有效 冷 却 ,使模温 保持在一定的范 围 内. 喉 咀 ------安 装 在模具运水孔上,用来 连接啤机的冷 却 水喉 ,一般用黄 铜 制成. 拉料杆 ------1、分流道拉料杆: 因 分流道中所 存 的塑料不易脱落,便 于开 摸 系时冷 料脱模。 2、浇口拉料杆: 在开 模时从浇口套内拉出主流道凝 料使与注塑机喷 嘴 分离,一般 都 设在冷 料穴 的尽 端,拉料杆直径 等 于、浇口内孔大 端的直径 ,以 便 于沟 住 冷 料。 拉料杆一般由 注塑机顶出机构的顶板带动,拉料杆孔不倒 角 ,深 度 要 求 严 格 . 分 流 锥 ------分 流 道 较 多 时 采 用 。 避 免 熔 融 的 塑 料 从 主 流 道 至 分 流 道 急 转 90度 方 向 , 而 直 接 进 入 ...
