模具结构拆装实训报告

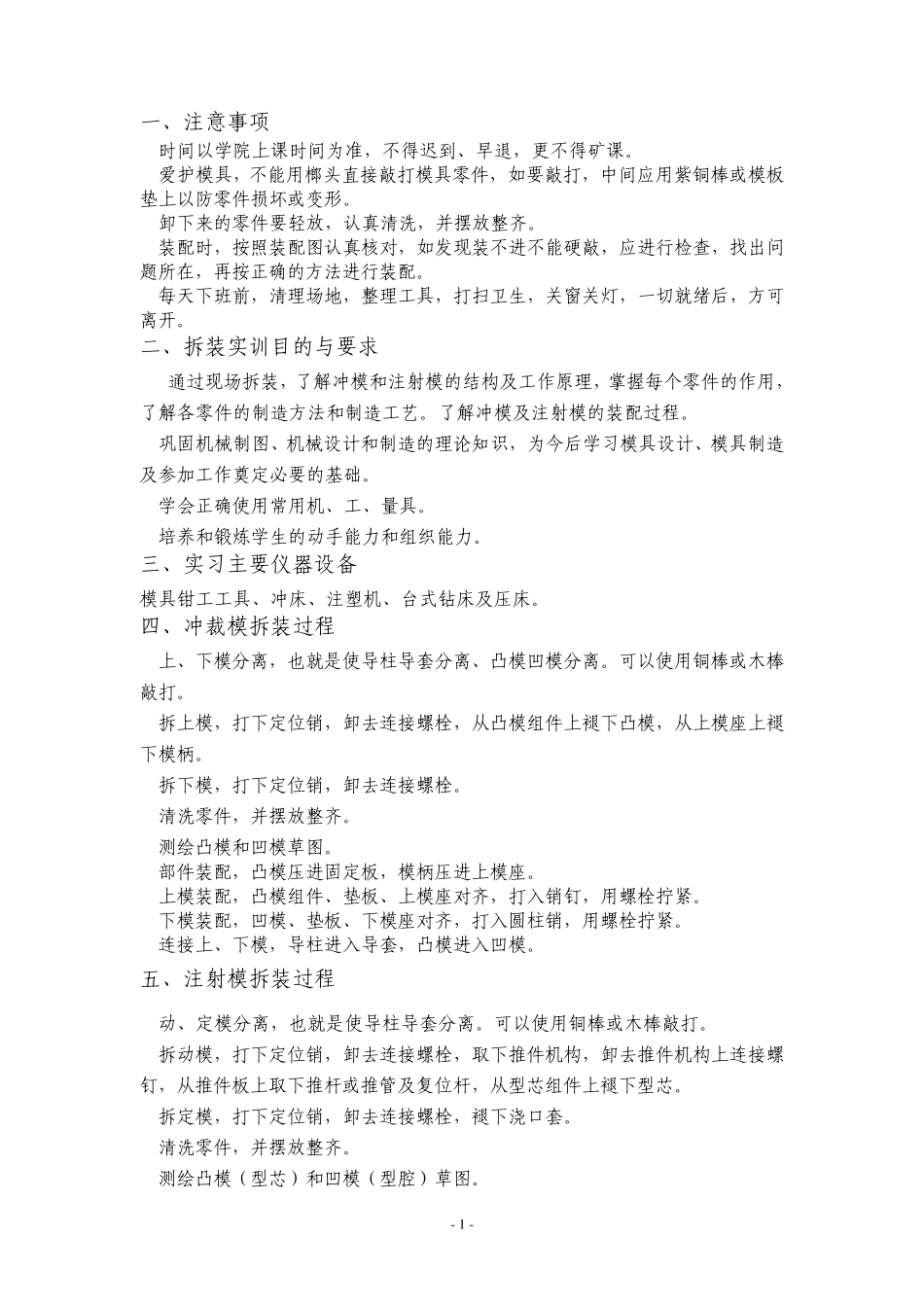

模具结构拆装实训报告_第1页
1/14

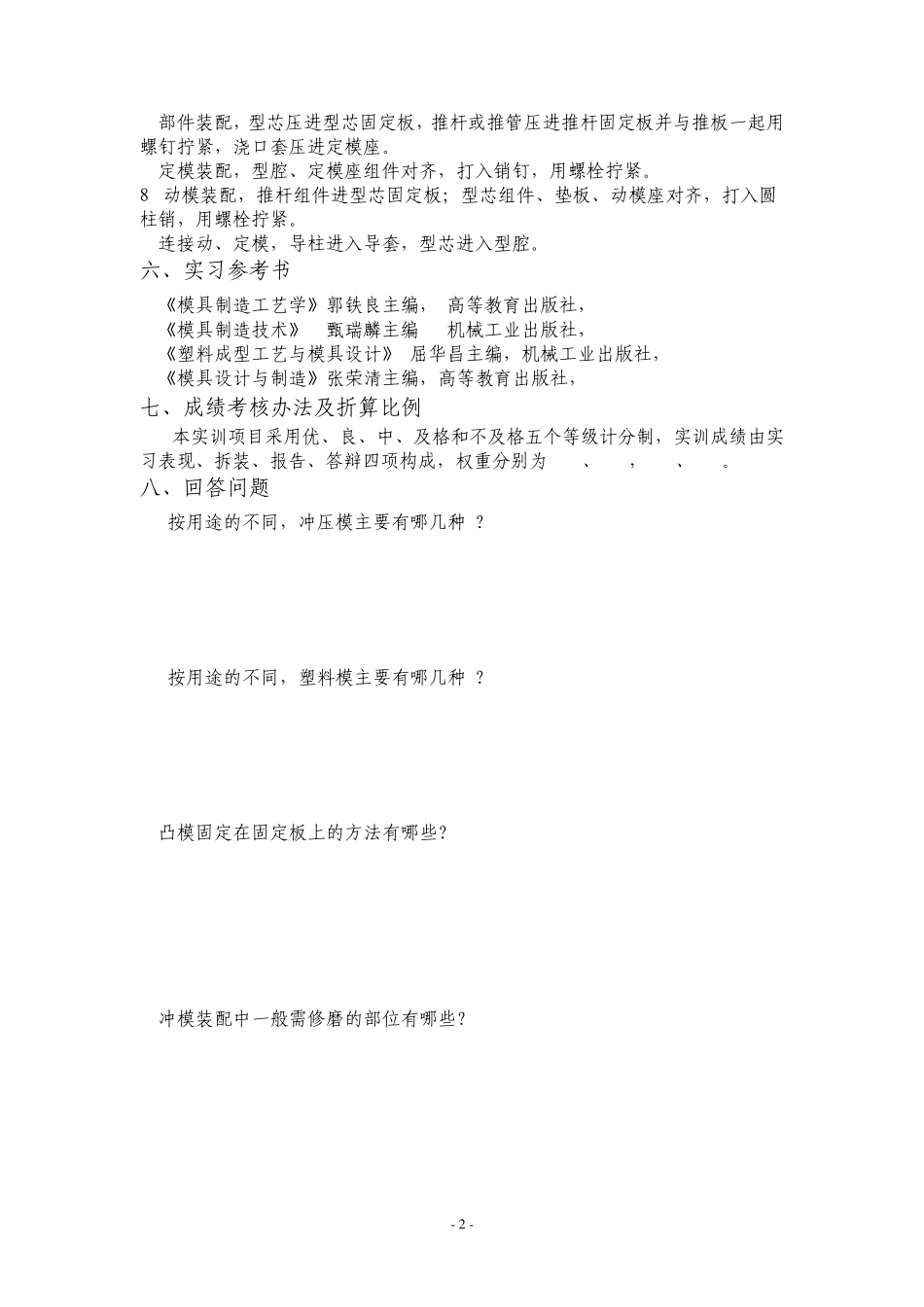

模具结构拆装实训报告_第2页
2/14

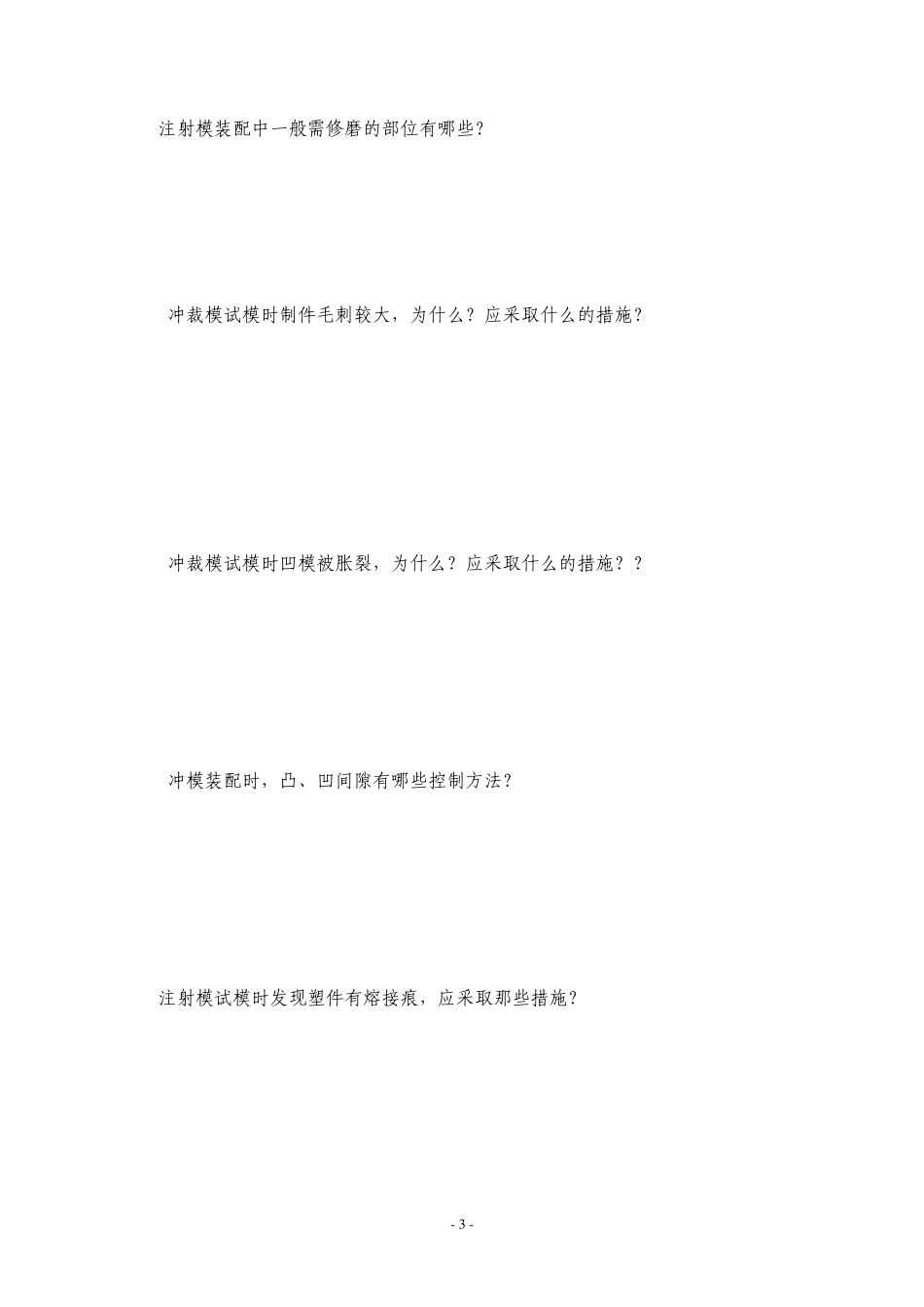

模具结构拆装实训报告_第3页
3/14
- 1 - 一、注意事项 1.时间以学院上课时间为准,不得迟到、早退,更不得矿课。 2.爱护模具,不能用榔头直接敲打模具零件,如要敲打,中间应用紫铜棒或模板垫上以防零件损坏或变形。 3.卸下来的零件要轻放,认真清洗,并摆放整齐。 4.装配时,按照装配图认真核对,如发现装不进不能硬敲,应进行检查,找出问题所在,再按正确的方法进行装配。 5.每天下班前,清理场地,整理工具,打扫卫生,关窗关灯,一切就绪后,方可离开。 二、拆装实训目的与要求 1. 通过现场拆装,了解冲模和注射模的结构及工作原理,掌握每个零件的作用,了解各零件的制造方法和制造工艺。了解冲模及注射模的装配过程。 2.巩固机械制图、机械设计和制造的理论知识,为今后学习模具设计、模具制造及参加工作奠定必要的基础。 3.学会正确使用常用机、工、量具。 4.培养和锻炼学生的动手能力和组织能力。 三、实习主要仪器设备 模具钳工工具、冲床、注塑机、台式钻床及压床。 四、冲裁模拆装过程 1.上、下模分离,也就是使导柱导套分离、凸模凹模分离。可以使用铜棒或木棒敲打。 2.拆上模,打下定位销,卸去连接螺栓,从凸模组件上褪下凸模,从上模座上褪下模柄。 3.拆下模,打下定位销,卸去连接螺栓。 4.清洗零件,并摆放整齐。 5.测绘凸模和凹模草图。 6.部件装配,凸模压进固定板,模柄压进上模座。 7.上模装配,凸模组件、垫板、上模座对齐,打入销钉,用螺栓拧紧。 8.下模装配,凹模、垫板、下模座对齐,打入圆柱销,用螺栓拧紧。 9.连接上、下模,导柱进入导套,凸模进入凹模。 五、注射模拆装过程 1.动、定模分离,也就是使导柱导套分离。可以使用铜棒或木棒敲打。 2.拆动模,打下定位销,卸去连接螺栓,取下推件机构,卸去推件机构上连接螺钉,从推件板上取下推杆或推管及复位杆,从型芯组件上褪下型芯。 3.拆定模,打下定位销,卸去连接螺栓,褪下浇口套。 4.清洗零件,并摆放整齐。 5.测绘凸模(型芯)和凹模(型腔)草图。 - 2 - 6.部件装配,型芯压进型芯固定板,推杆或推管压进推杆固定板并与推板一起用螺钉拧紧,浇口套压进定模座。 7.定模装配,型腔、定模座组件对齐,打入销钉,用螺栓拧紧。 8.动模装配,推杆组件进型芯固定板;型芯组件、垫板、动模座对齐,打入圆柱销,用螺栓拧紧。 9.连接动、定模,导柱进入导套,型芯进入型腔。 六、实习参考书 1.《模具制造工艺学》郭铁良主编, 高等教育出版社,2002.7 2.《...
