模具设计之镶件设计

模具设计之镶件设计_第1页
1/8
模具设计之镶件设计_第2页
2/8
模具设计之镶件设计_第3页
3/8

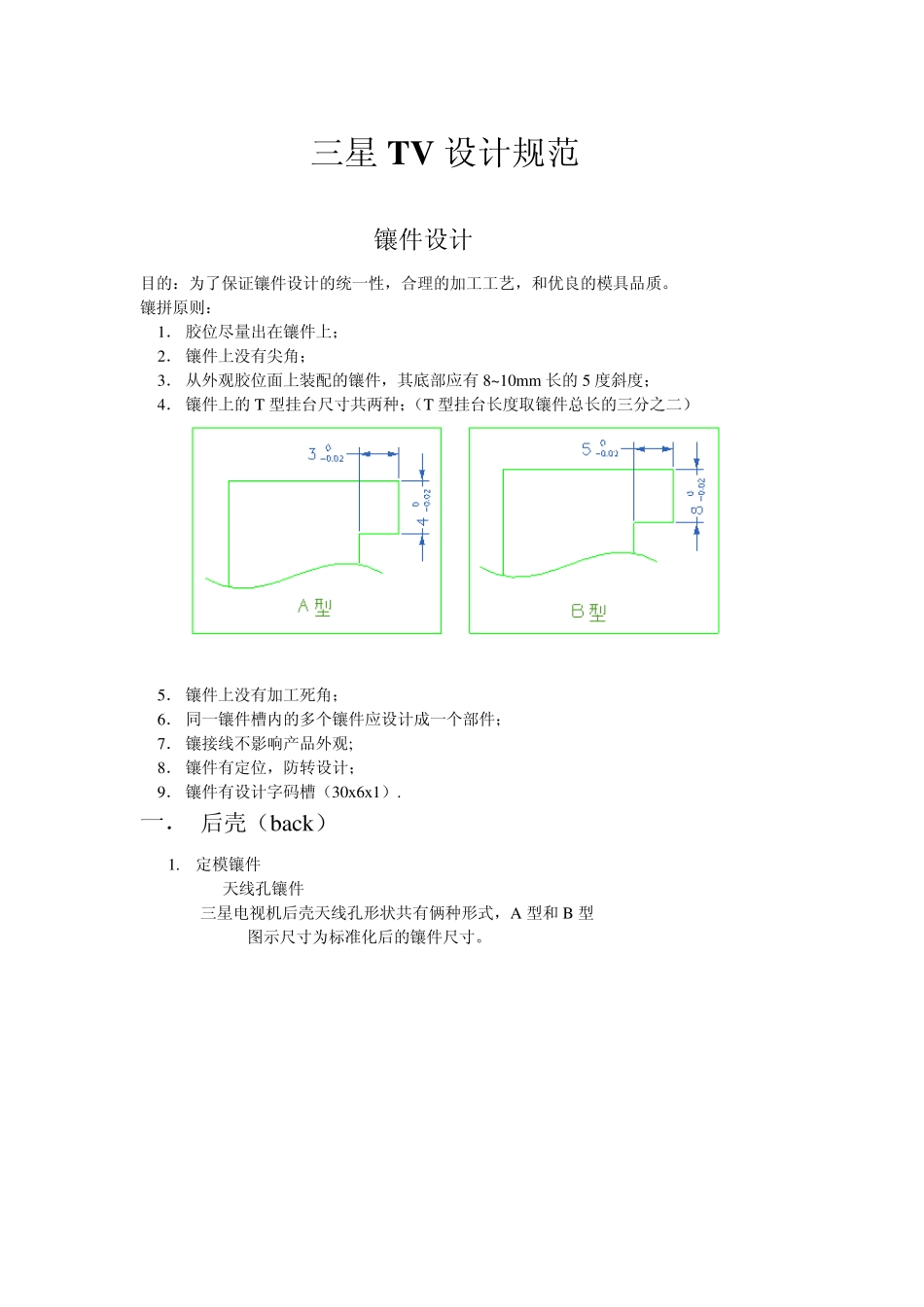

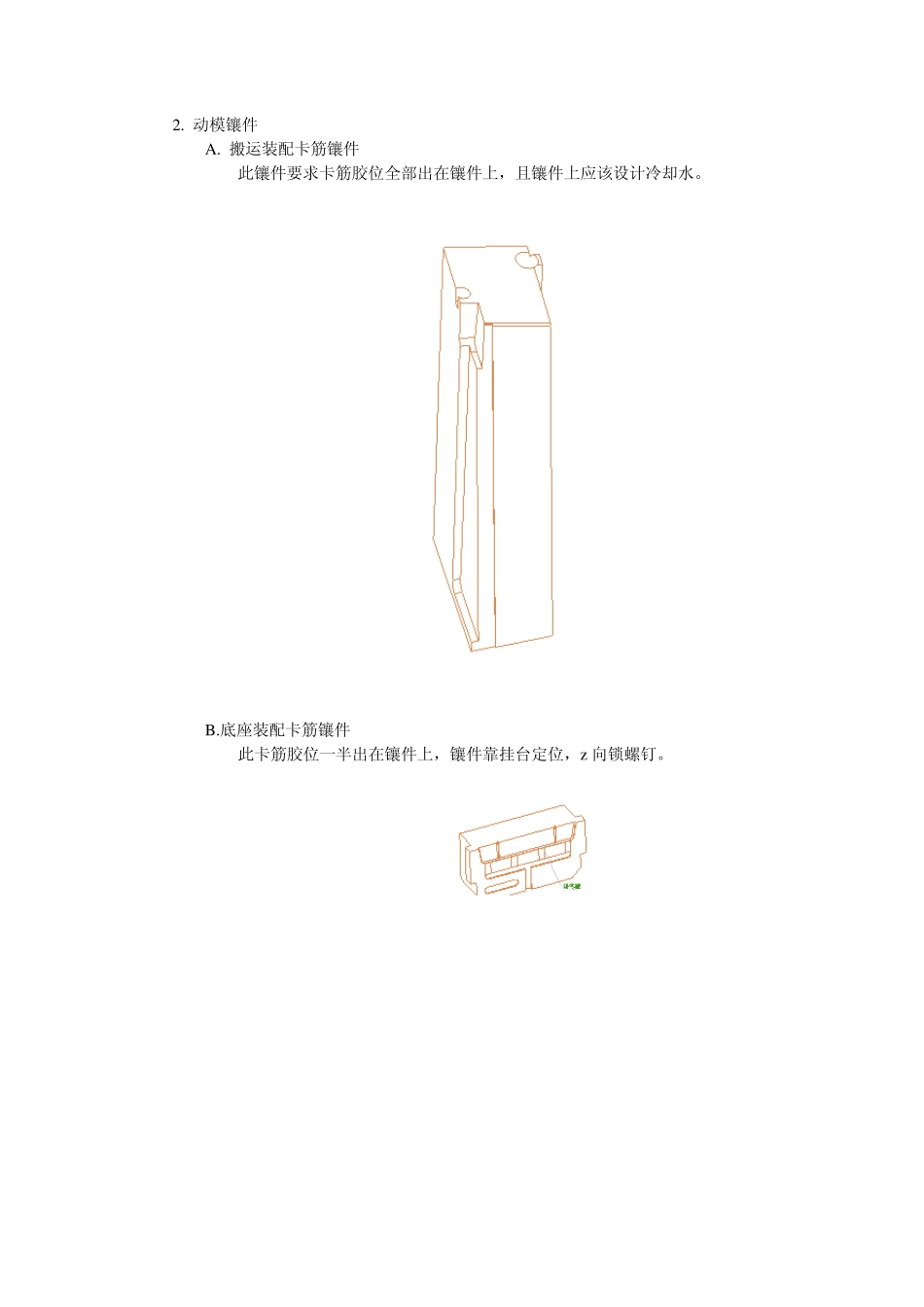

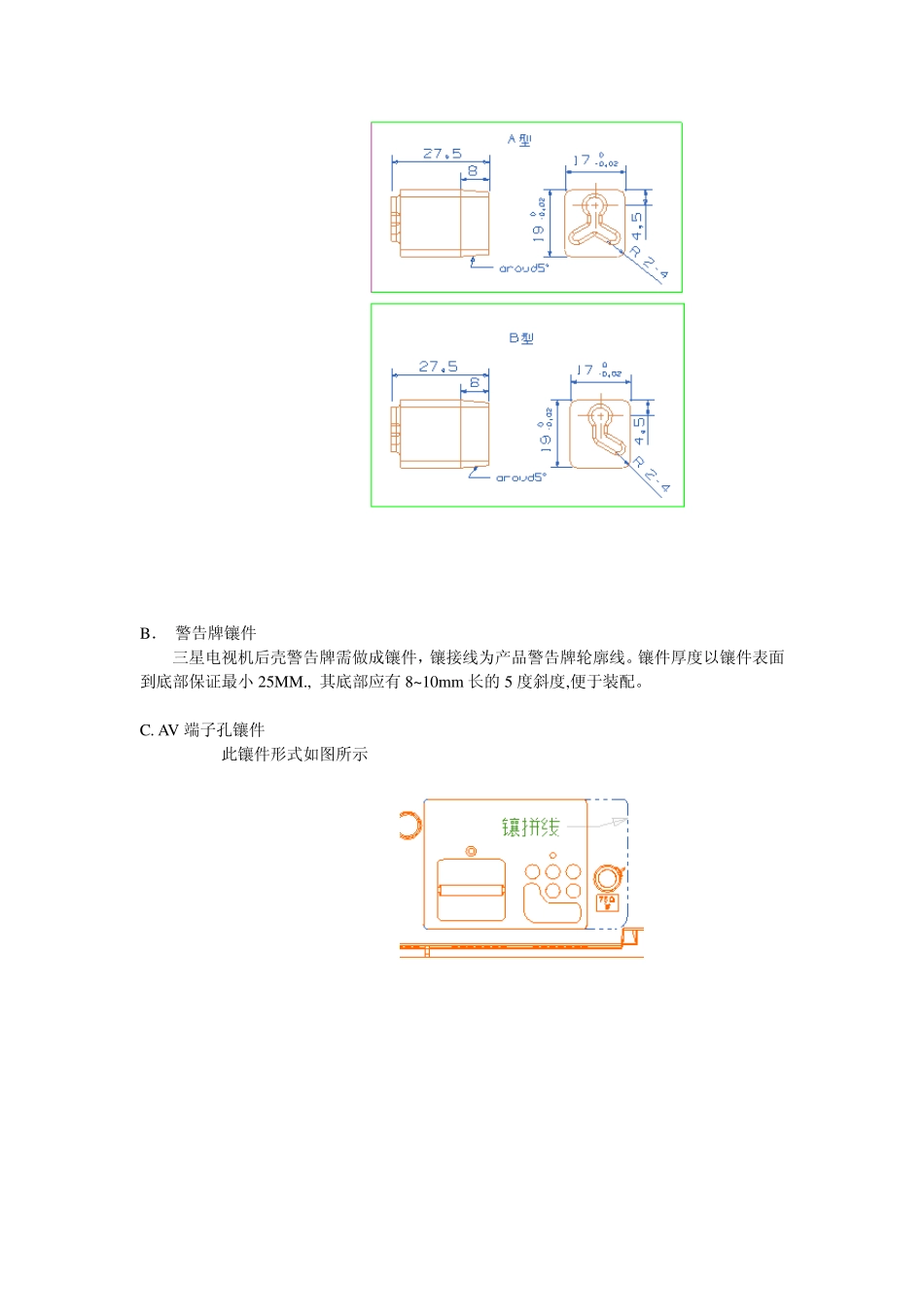

三星TV 设计规范 镶件设计 目的:为了保证镶件设计的统一性,合理的加工工艺,和优良的模具品质。 镶拼原则: 1. 胶位尽量出在镶件上; 2. 镶件上没有尖角; 3. 从外观胶位面上装配的镶件,其底部应有 8~10mm 长的5 度斜度; 4. 镶件上的T 型挂台尺寸共两种;(T 型挂台长度取镶件总长的三分之二) 5. 镶件上没有加工死角; 6. 同一镶件槽内的多个镶件应设计成一个部件; 7. 镶接线不影响产品外观; 8. 镶件有定位,防转设计; 9. 镶件有设计字码槽(30x6x1). 一. 后壳(back) 1. 定模镶件 天线孔镶件 三星电视机后壳天线孔形状共有俩种形式,A 型和B 型 图示尺寸为标准化后的镶件尺寸。 B. 警告牌镶件 三星电视机后壳警告牌需做成镶件,镶接线为产品警告牌轮廓线。镶件厚度以镶件表面到底部保证最小 25MM., 其底部应有 8~10mm 长的 5 度斜度,便于装配。 C. AV 端子孔镶件 此镶件形式如图所示 2. 动模镶件 A. 搬运装配卡筋镶件 此镶件要求卡筋胶位全部出在镶件上,且镶件上应该设计冷却水。 B.底座装配卡筋镶件 此卡筋胶位一半出在镶件上,镶件靠挂台定位,z向锁螺钉。 C.AV 端子孔镶件 此镶件形式如图所示 D. 警告牌镶件 三星电视机后壳警告牌需做成镶件,镶接线为产品警告牌轮廓线。镶件厚度以镶件表面到底部保证最小 25MM.. 二. 前壳(front) 1. 定模镶件 A.喇叭镶件 喇叭镶件镶接线距网齿边 0。4mm,镶件上纵向通一条冷却水,六个固定螺钉非平衡设计,防止左右装错;定模板上应设计该镶件固定螺钉的过孔,便于在不拆定模板的情况下,可以拆出该镶件。 B.铭牌孔镶针 铭牌槽内的孔设计成镶针。 2. 动模镶件 A. 喇叭镶件 喇叭镶件根据需要设计成多块,用销钉定位,螺钉锁紧,且每两镶件之间应设计排气槽,底部应设计5 度斜度便于装配,.动模板上应设计该镶件固定螺钉的过孔,便于在不拆动模板的情况下,可以拆出该镶件。如下图示: B. 排钮紧固螺丝柱镶件 排钮紧固螺丝柱往往对排钮装配影响很大,经常需要调节,故此处应单独设计成一个镶件。 C. 线路板卡槽镶件 线路板卡槽-般由两个镶件组合镶拼,胶位尽量出在一边,其中一个设计冷却水,两镶件用螺钉连接。正确设计应如下图所示: D. 铍铜镶件 前壳动模四只角上筋条较多且较深,不易散热,故此四只角常采用铍铜做镶件,此镶件靠动模芯上的凸台的两个5 度斜面定位,采用多个螺钉紧固,同动...
