模具设计开发管理流程图VIP专享

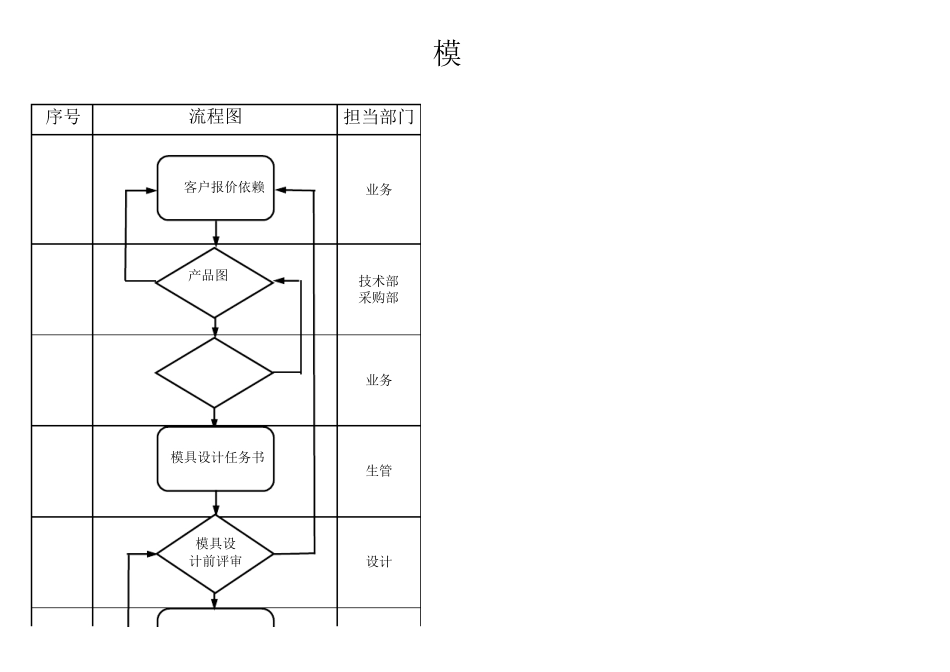

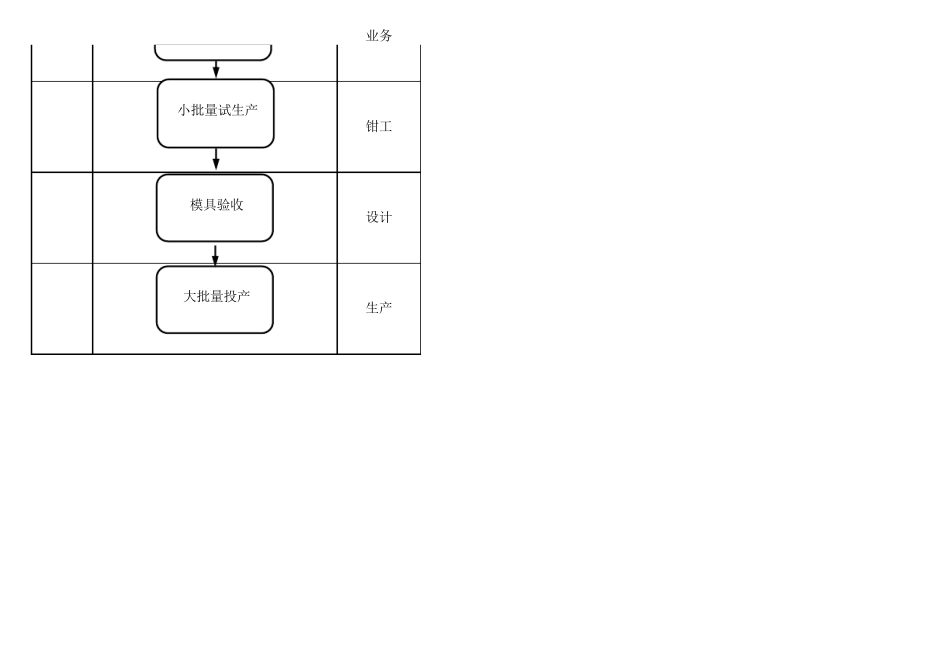

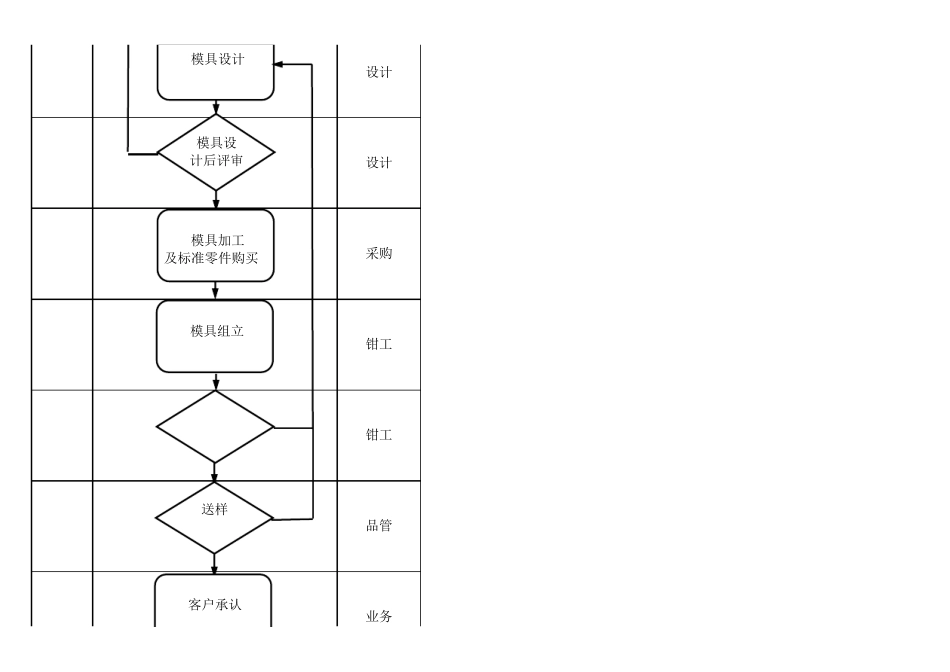

序号担当部门NGNGOKNG模业务技术部采购部业务生管设计流程图12345客户报价依赖产品图模具设计任务书模具设计前评审NGNGOKNGOK设计采购钳工钳工品管业务12设计67891011模具设计模具设计后评审模具加工及标准零件购买送样客户承认模具组立钳工设计生产业务12131415小批量试生产模具验收大批量投产作 业 要 求模 具 开 发 管 理 流 程 图1.报 价 图 面 尺 寸 清 晰2.材 料 规 格 明 确3.电 镀 方 式 和 电 镀 规 格 明 确4.冲 裁 方 向 （ 毛 刺 ） 明 确1.评 估 模 具 ， 设 备 是 否 能 满 足 产 品 要 求2.产 品 展 开 ， 排 样 ， 确 定 材 料 PITCH及 料 宽3.确 定 模 具 大 小 及 机 台 吨 位4.确 定 材 料 价 格5.确 定 电 镀 价 格1.根 据 技 术 和 采 购 提 供 的 资 料 ， 对 产 品 成 本 进 性 核 算2.制 定 正 式 报 价 单 ， 提 报 总 经 理 审 核 。3.提 交 客 户 确 认1.报 价 书 客 户 承 认 后 ， 生 管 开 具 模 具 设 计 任 务 书 给 技 术2.设 计 任 务 书 上 需 明 确 送 样 时 间1.由 设 计 主 办 住 持 召 开 ， 参 加 人 员 为 制 造 ， 品 管 ， 工 艺 ， 钳 工 及 业 务 相 关 人 员2.检 讨 产 品 在 模 具 上 的 实 现 方 式 ， 确 定 模 具 结 构3.明 确 模 具 的 各 项设 计 输入指标4.图 面 有不合理 的 地方 ， 连料 位 置， 接刀形状等提 报 客 户 确 认1、设 计 人 员 应仔细审 阅图 纸或样 品 ， 充分明 确 产 品 技 术 及 品 质要 求2、模 具 材 料 选材3、考虑模 具 安全及 使用方 便性 进 行设 计1、根据设计拟定的零件清单和标准件清单进行加工或购买2、在制作过程中，有任何异议应报告设计人员，根据设计人员的决议执行1.钳工人员根据模具零件清单或标准件清单逐一核对模具零件2.按要求进行配模，装模。1.有钳工主导试模2.试模时，设计人员须在场参与1、品管收到试模样品后，应仔细测量，制作样品成绩书、承认书及客户要求的相关资料。2、品管检测合格后，连同所有资料交付给业务部门，送样给客户，同时品管部门应自己留样封存，以便追踪。3、业务部门应跟踪送样情况，并要求客户回传承认结果，交予品管部门保存。1.须取...
