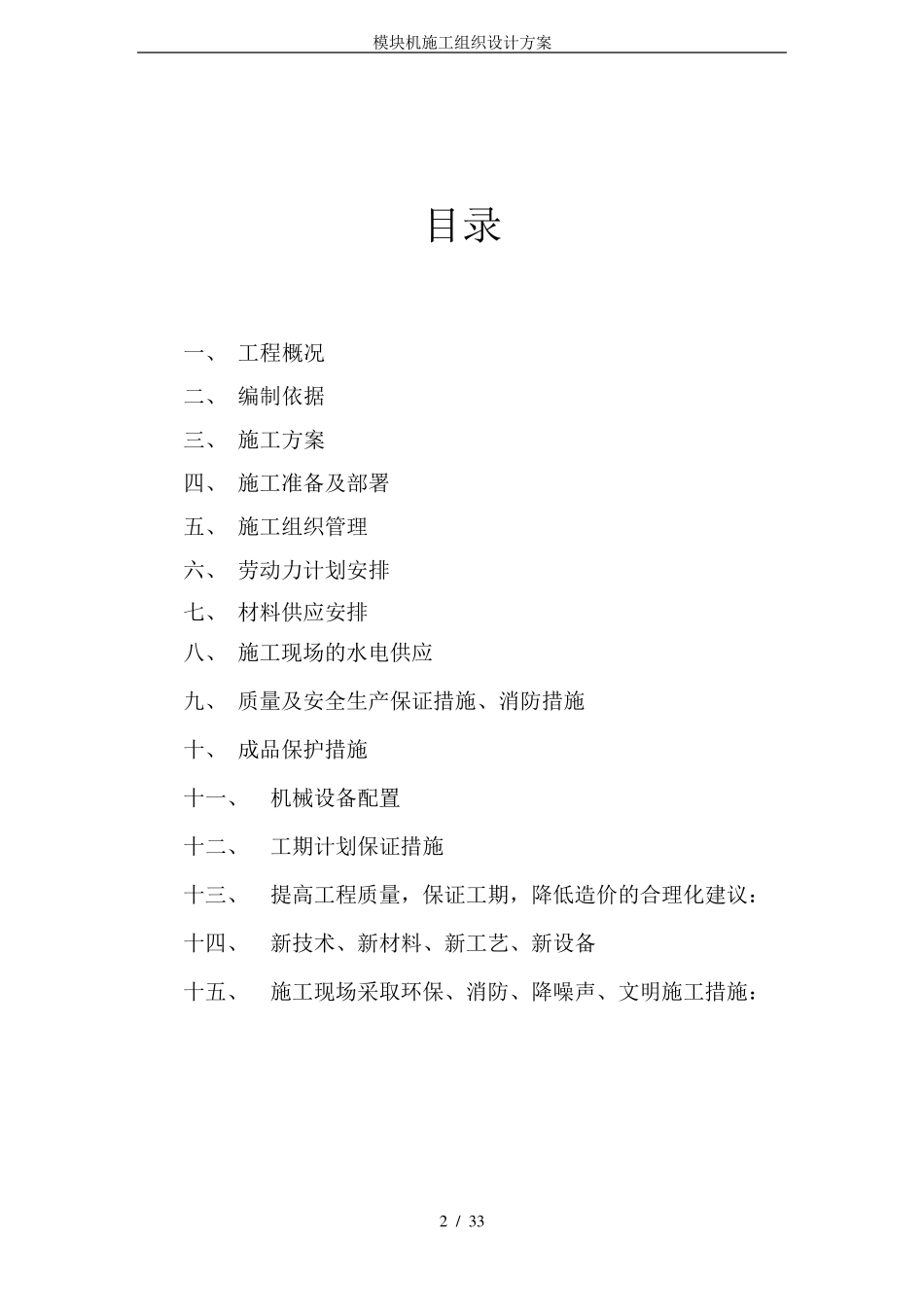

模块机施工组织设计方案 1 / 3 3 模块式空调系统 施 工 组 织 设 计 编制: 模块机施工组织设计方案 2 / 3 3 目录 一、 工程概况 二、 编制依据 三、 施工方案 四、 施工准备及部署 五、 施工组织管理 六、 劳动力计划安排 七、 材料供应安排 八、 施工现场的水电供应 九、 质量及安全生产保证措施、消防措施 十、 成品保护措施 十一、 机械设备配置 十二、 工期计划保证措施 十三、 提高工程质量,保证工期,降低造价的合理化建议: 十四、 新技术、新材料、新工艺、新设备 十五、 施工现场采取环保、消防、降噪声、文明施工措施: 模块机施工组织设计方案 3 / 33 一、工程概况 泗阳县洗浴会所暖通工程项目,楼共三层,楼层各区域已经提前做好了消防系统,消防管道以下高度为 2.85M ,我方管道根据现场消防管道的实际情况而确定走向,屋顶设空调机组及冷却塔放置。 二、编制依据 1、模块式空调项目系统设计图纸及甲方要求。 2、现行国家颁布的各项有关规程、规范 《通风与空调工程施工质量验收规范》GB50243-2002 《建筑工程施工质量验收统一标准》GB50300-2001 《工业金属管道工程质量检验评定标准》GB50184-93 《制冷设备、空调设备安装工程施工及验收规范》GB50274-1998 《现场设备、工业管道焊接工程施工及验收规范》GB50236-2002 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 三、施工方案 3.1 管道的安装 模块机施工组织设计方案 4 / 3 3 1.1.管道施工工艺过程 1.2.管道的材质及连接方法 冷冻水供回水管和冷却水供回水管采用镀锌钢管小于DN100 时,采用丝扣连接等于或大于DN100 时采用焊接连接。凝结水管均采用U-PVC 管。 1.3.管架制作安装 首先根据图纸分清支架形式,然后现场测量下料和组对,先点焊然后核对尺寸,合格后正式焊接、编号,使支架形式、材质、加工尺寸精度及焊接符合设计要求,支架制作完成后及时进行防锈处理,支管道、管道附件、阀门检查清洗 管架、制作 预制件制作 耐 压 检 查 现场组装管 管路 制作 管路 系 统 吹 洗 检 查 管道系 统 耐 压 试 验 配 管组装 漏 泄 检 查 预 制配 管 漏泄检查及最终清洗 试 运 行 模 块 机 施 工 组 织 设 计 方 案 5 / 3 3 架 的 安 装 和 受 力 部 件 必 须 符 合 设 计 或 有 关 标 准 规 范 , 支 架...
