模型制作教案54建筑模型制作步骤教案

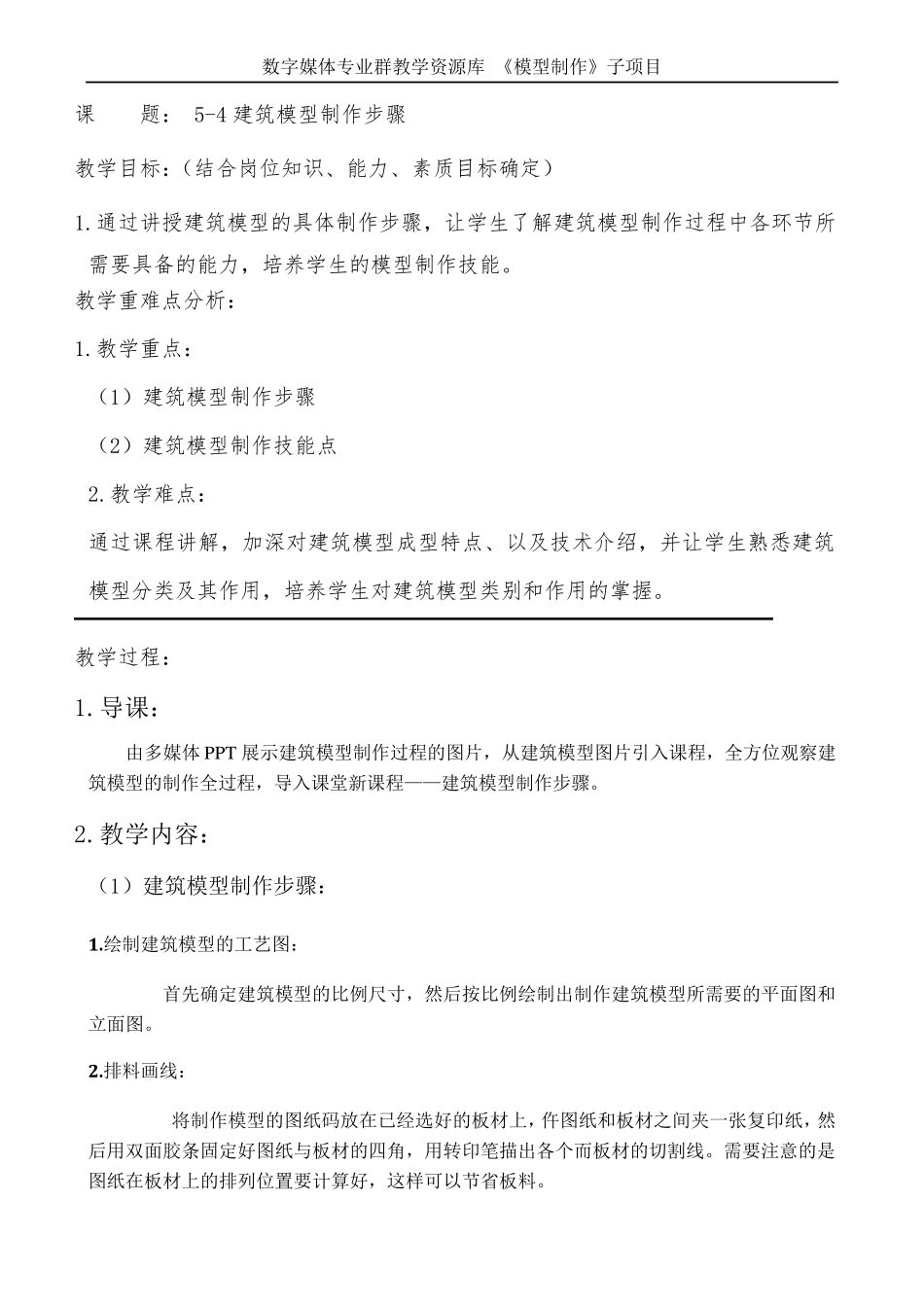

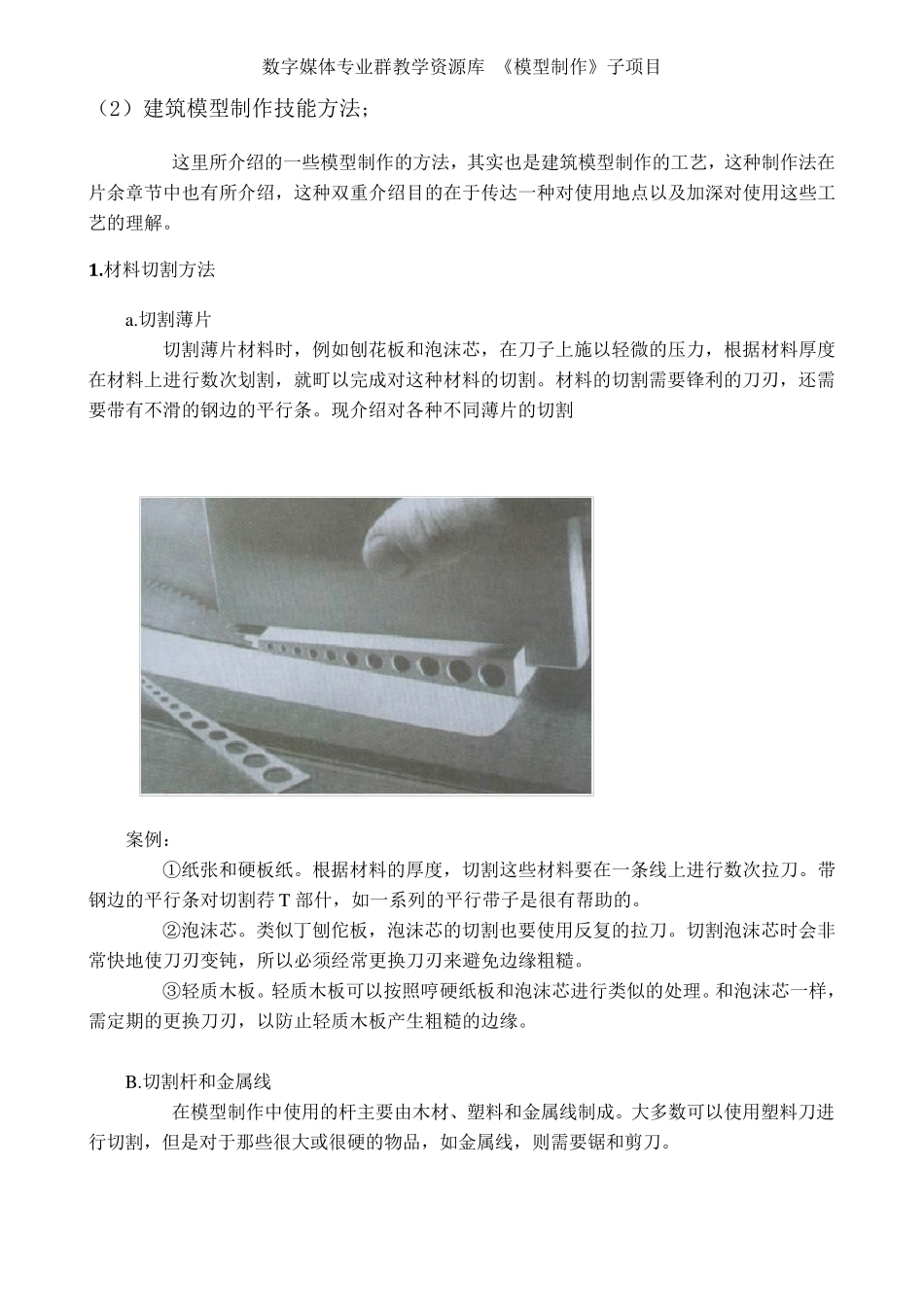

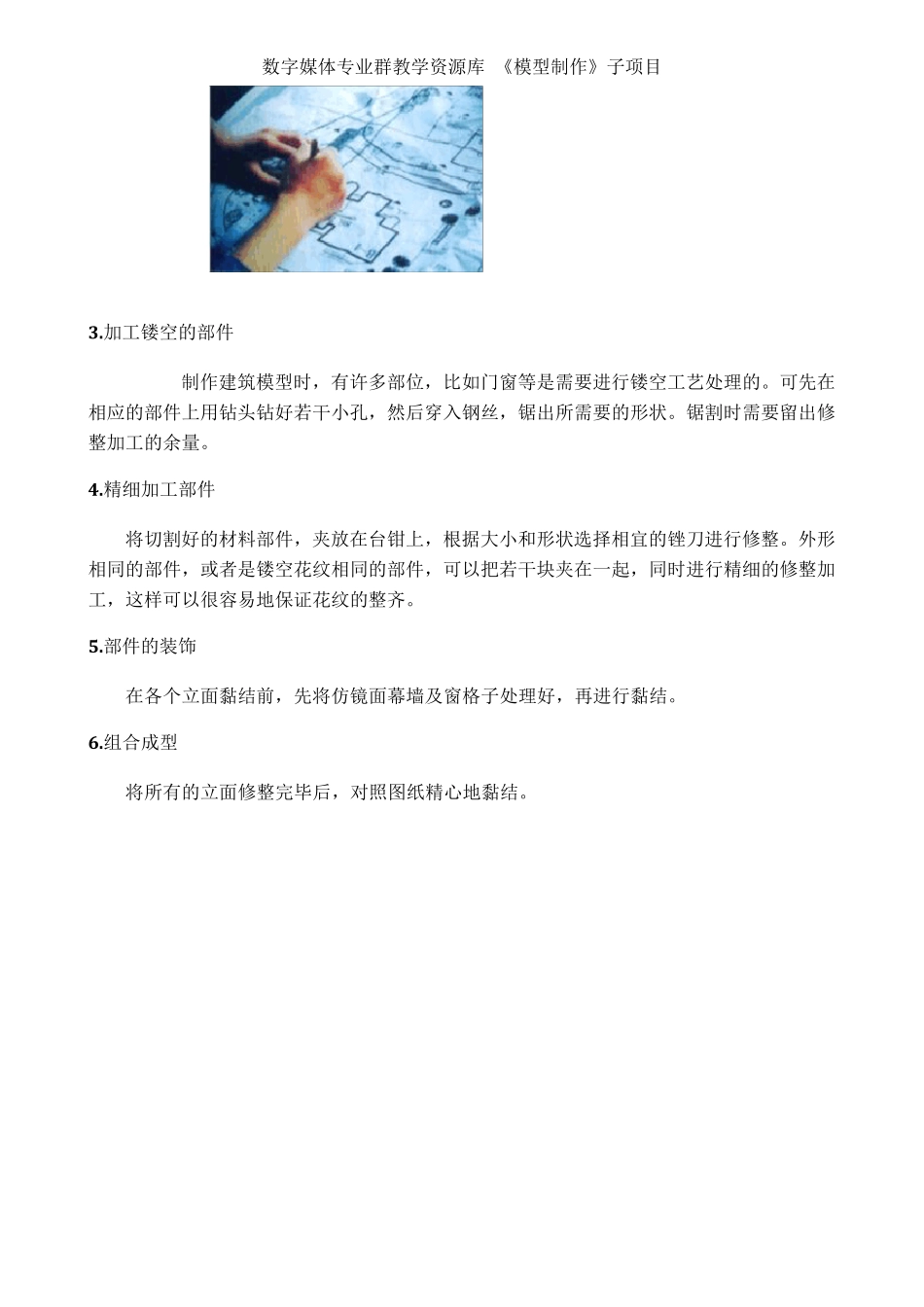

数字媒体专业群教学资源库 《模型制作》子项目 课 题： 5-4 建筑模型制作步骤 教学目标：（结合岗位知识、能力、素质目标确定） 1.通过讲授建筑模型的具体制作步骤，让学生了解建筑模型制作过程中各环节所需要具备的能力，培养学生的模型制作技能。 教学重难点分析： 1.教学重点： （1）建筑模型制作步骤 （2）建筑模型制作技能点 2.教学难点： 通过课程讲解，加深对建筑模型成型特点、以及技术介绍，并让学生熟悉建筑模型分类及其作用，培养学生对建筑模型类别和作用的掌握。 教学过程： 1.导课： 由多媒体PPT 展示建筑模型制作过程的图片，从建筑模型图片引入课程，全方位观察建筑模型的制作全过程，导入课堂新课程——建筑模型制作步骤。 2.教学内容： （1）建筑模型制作步骤： 1.绘制建筑模型的工艺图： 首先确定建筑模型的比例尺寸，然后按比例绘制出制作建筑模型所需要的平面图和立面图。 2.排料画线： 将制作模型的图纸码放在已经选好的板材上，仵图纸和板材之间夹一张复印纸，然后用双面胶条固定好图纸与板材的四角，用转印笔描出各个而板材的切割线。需要注意的是图纸在板材上的排列位置要计算好，这样可以节省板料。 数字媒体专业群教学资源库 《模型制作》子项目 3.加工镂空的部件 制作建筑模型时，有许多部位，比如门窗等是需要进行镂空工艺处理的。可先在相应的部件上用钻头钻好若干小孔，然后穿入钢丝，锯出所需要的形状。锯割时需要留出修整加工的余量。 4.精细加工部件 将切割好的材料部件，夹放在台钳上，根据大小和形状选择相宜的锉刀进行修整。外形相同的部件，或者是镂空花纹相同的部件，可以把若干块夹在一起，同时进行精细的修整加工，这样可以很容易地保证花纹的整齐。 5.部件的装饰 在各个立面黏结前，先将仿镜面幕墙及窗格子处理好，再进行黏结。 6.组合成型 将所有的立面修整完毕后，对照图纸精心地黏结。 数字媒体专业群教学资源库 《模型制作》子项目 （2）建筑模型制作技能方法; 这里所介绍的一些模型制作的方法，其实也是建筑模型制作的工艺，这种制作法在片余章节中也有所介绍，这种双重介绍目的在于传达一种对使用地点以及加深对使用这些工艺的理解。 1 .材料切割方法 a.切割薄片 切割薄片材料时，例如刨花板和泡沫芯，在刀子上施以轻微的压力，根据材料厚度在材料上进行数次划割，就町以完成对这种材料的切割。材料的切割需要锋利的刀刃，还需要带有不滑的钢边的平行条...
