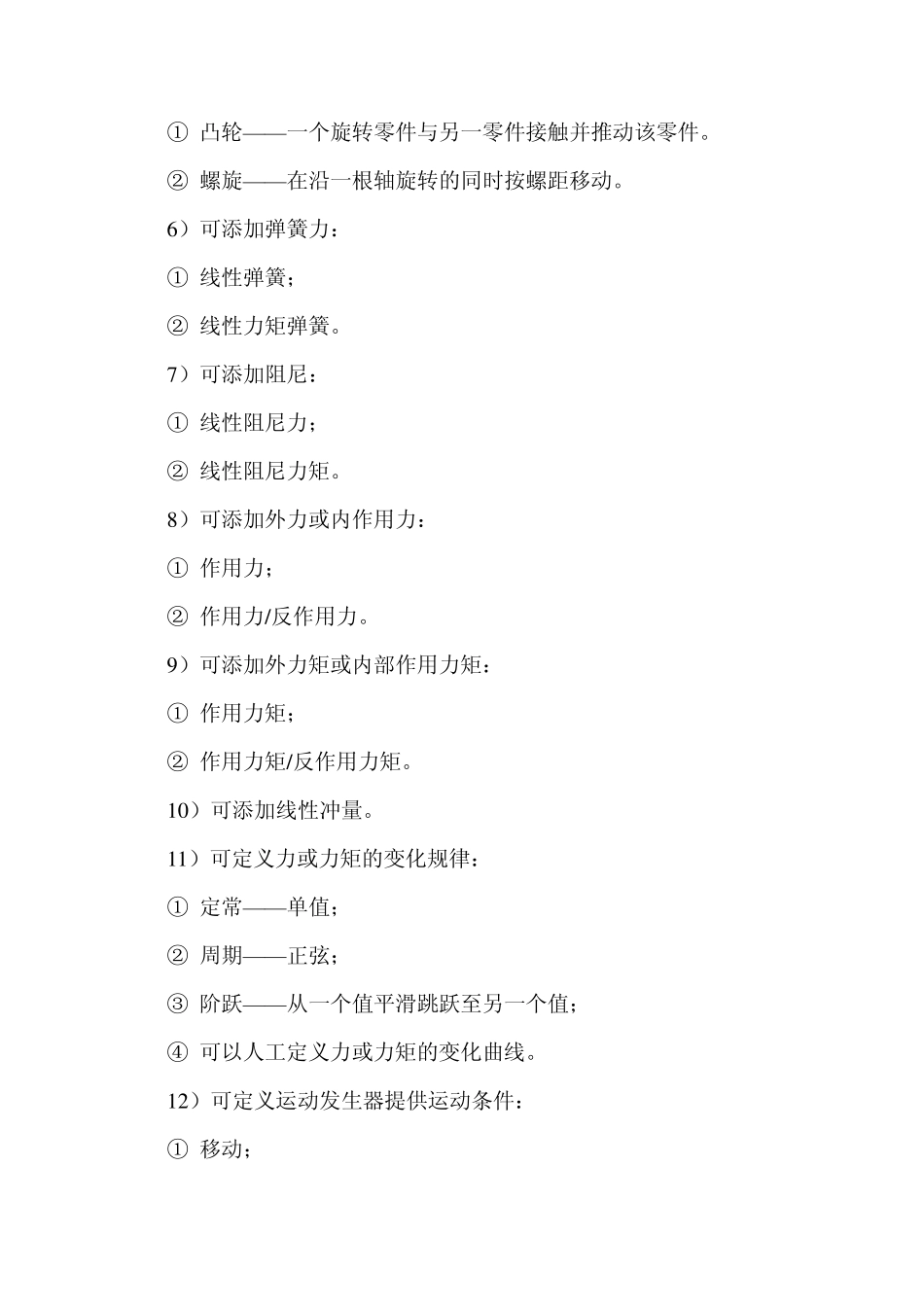

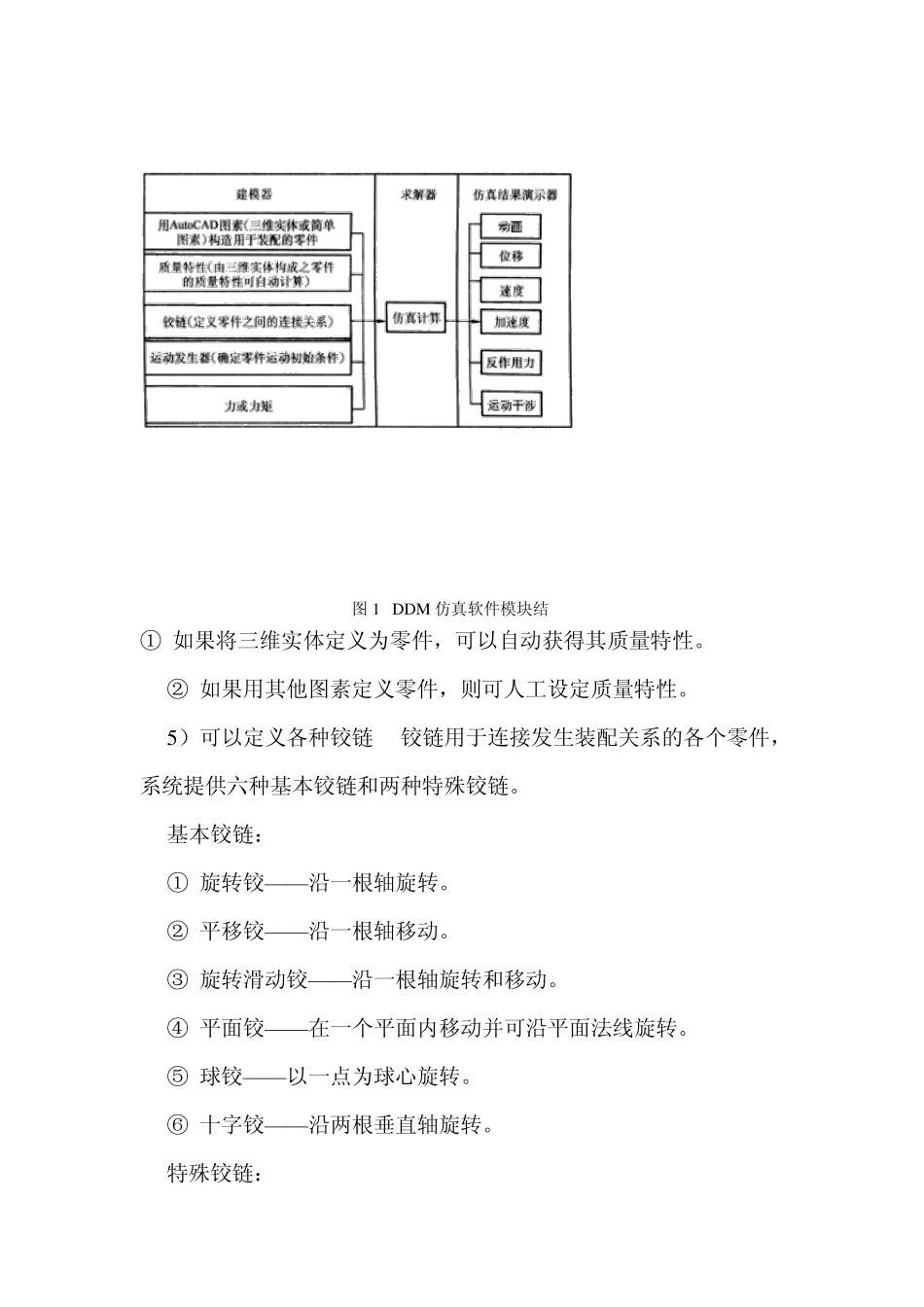

模拟仿真软件介绍 模拟仿真技术发展至今，用于不同领域、不同对象的模拟仿真软件林林总总，不可胜数，仅对机械产品设计开发而言，就有机构运动仿真软件，结构仿真软件，动力学仿真软件，加工过程仿真软件（如：切削加工过程仿真软件、装配过程仿真软件、铸造模腔充填过程仿真软件、压力成型过程仿真软件等），操作训练仿真软件，以及生产管理过程仿真软件，企业经营过程仿真软件等等。这里仅以一种微机平台上的三维机构动态仿真软件为例，介绍模拟仿真软件的结构和功能。 DDM（Dy namic Designer Motion）是 DTI（Design Technology International）公司推出的、工作于Au toCAD 和 MDT 平台上的微机全功能三维机构动态仿真软件，包含全部运动学和动力学分析的功能，主要由建模器、求解器和仿真结果演示器三大模块组成（见图 1）。 1.DDM 建模器的功能 1）设定单位制。 2）定义重力加速度的大小和方向。 3）可以 Au toCAD 三维实体或普通图素（如直线、圆、圆弧）定义运动零件。 4）可以定义零件质量特性： 图1 DDM 仿真软件模块结 ① 如果将三维实体定义为零件，可以自动获得其质量特性。 ② 如果用其他图素定义零件，则可人工设定质量特性。 5）可以定义各种铰链 铰链用于连接发生装配关系的各个零件，系统提供六种基本铰链和两种特殊铰链。 基本铰链： ① 旋转铰——沿一根轴旋转。 ② 平移铰——沿一根轴移动。 ③ 旋转滑动铰——沿一根轴旋转和移动。 ④ 平面铰——在一个平面内移动并可沿平面法线旋转。 ⑤ 球铰——以一点为球心旋转。 ⑥ 十字铰——沿两根垂直轴旋转。 特殊铰链： ① 凸轮——一个旋转零件与另一零件接触并推动该零件。 ② 螺旋——在沿一根轴旋转的同时按螺距移动。 6 ）可添加弹簧力： ① 线性弹簧； ② 线性力矩弹簧。 7 ）可添加阻尼： ① 线性阻尼力； ② 线性阻尼力矩。 8 ）可添加外力或内作用力： ① 作用力； ② 作用力/反作用力。 9 ）可添加外力矩或内部作用力矩： ① 作用力矩； ② 作用力矩/反作用力矩。 1 0 ）可添加线性冲量。 1 1 ）可定义力或力矩的变化规律： ① 定常——单值； ② 周期——正弦； ③ 阶跃——从一个值平滑跳跃至另一个值； ④ 可以人工定义力或力矩的变化曲线。 1 2 ）可定义运动发生器提供运动条件： ① 移动； ② 旋转； ③ 初速度。 13）其他建模功能： ① 如果移动或旋转构成...
