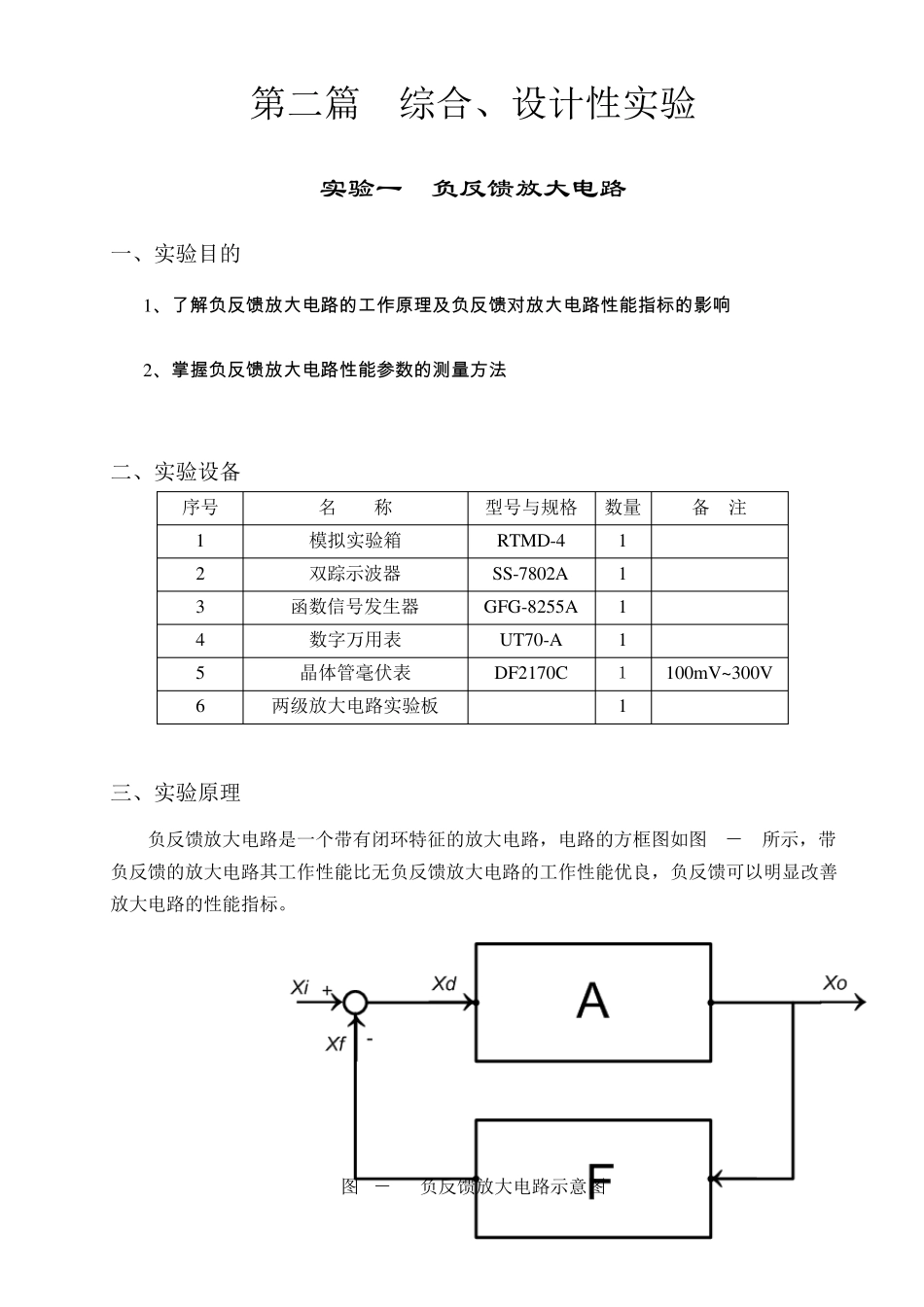

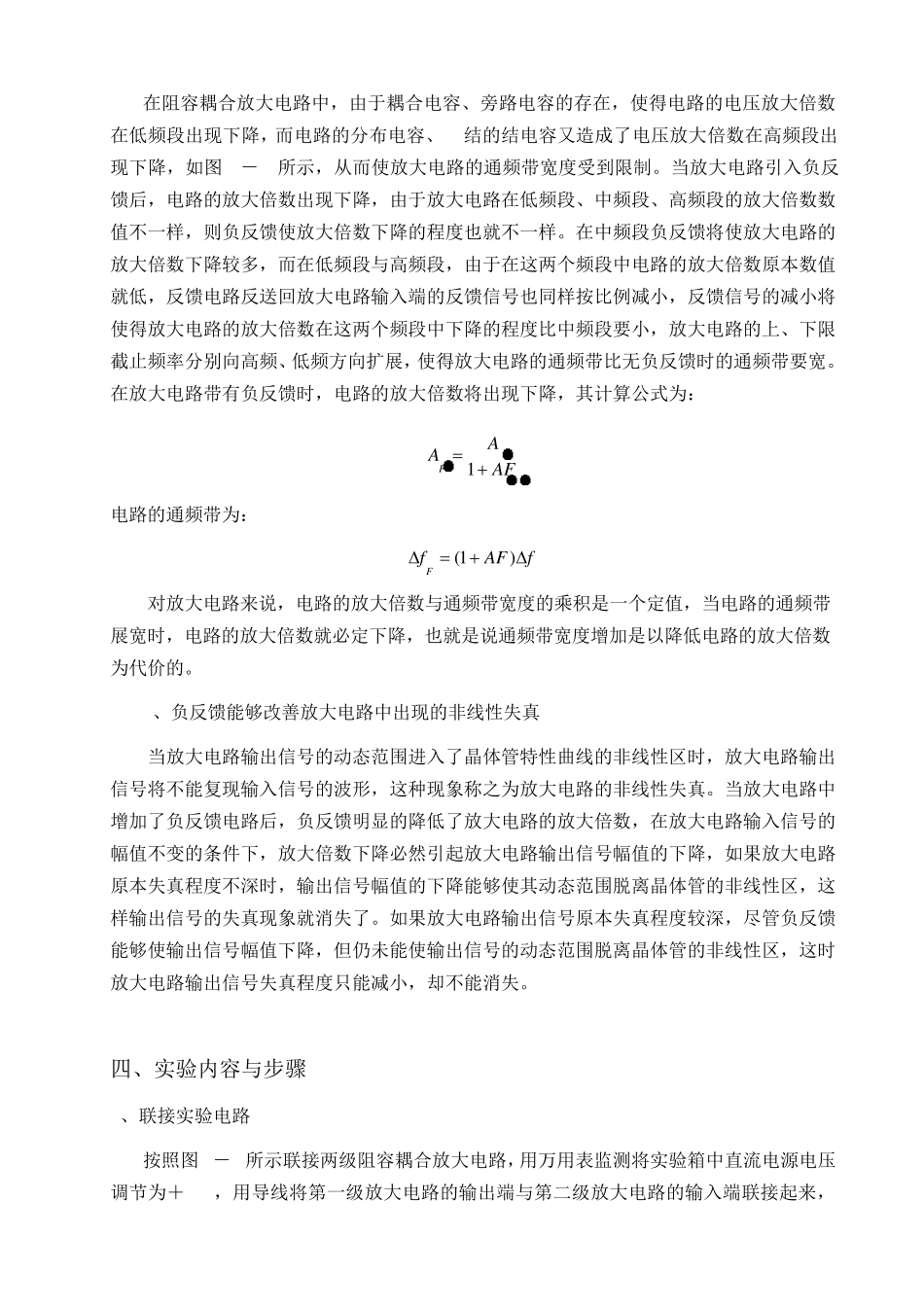

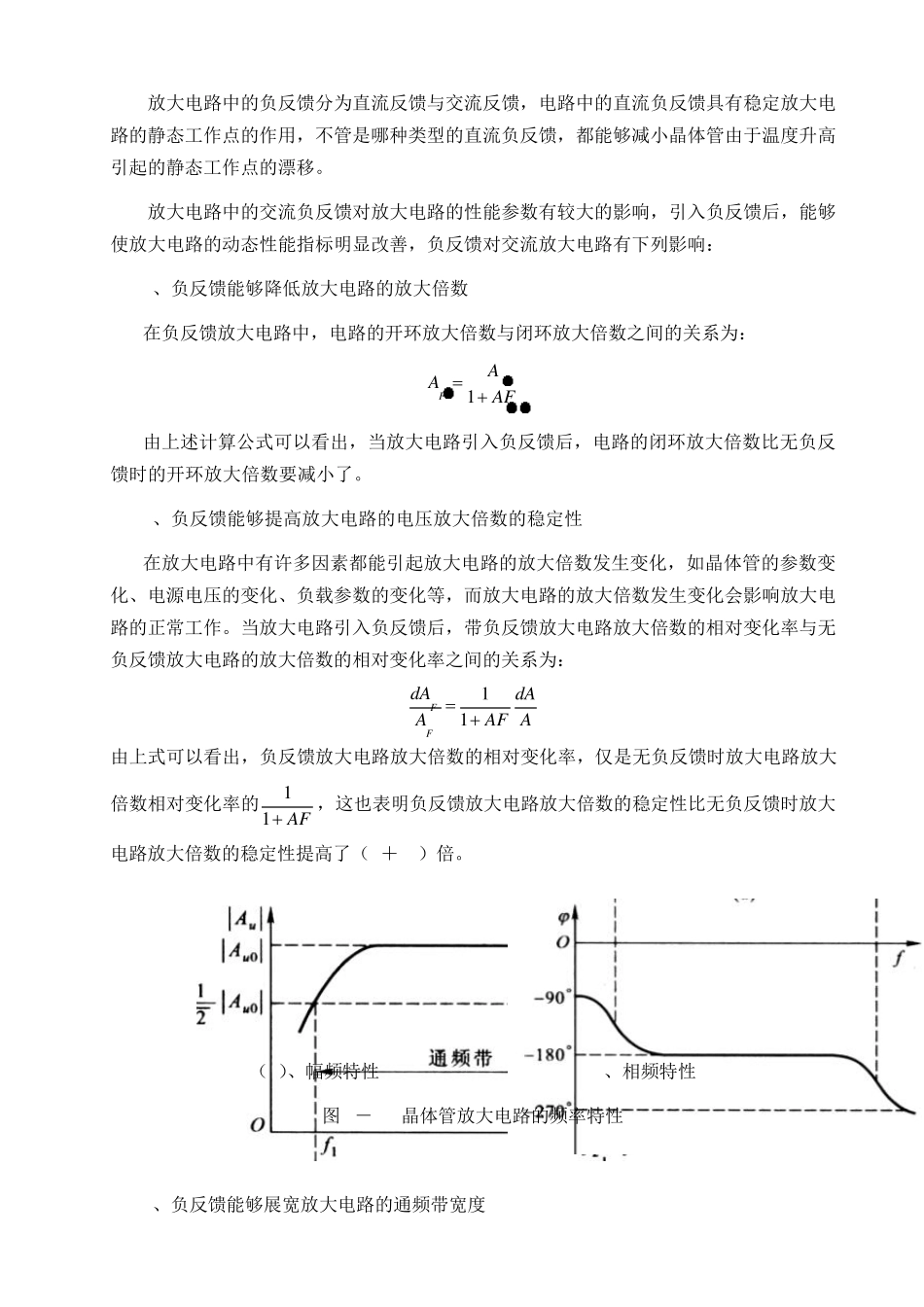

第二篇 综合、设计性实验 实验一 负反馈放大电路 一、实验目的 1、了解负反馈放大电路的工作原理及负反馈对放大电路性能指标的影响 2、掌握负反馈放大电路性能参数的测量方法 二、实验设备 序号 名 称 型号与规格 数量 备 注 1 模拟实验箱 RTMD-4 1 2 双踪示波器 SS-7802A 1 3 函数信号发生器 GFG-8255A 1 4 数字万用表 UT70-A 1 5 晶体管毫伏表 DF2170C 1 100mV~300V 6 两级放大电路实验板 1 三、实验原理 负反馈放大电路是一个带有闭环特征的放大电路,电路的方框图如图 1-1所示,带负反馈的放大电路其工作性能比无负反馈放大电路的工作性能优良,负反馈可以明显改善放大电路的性能指标。 图 1-1 负反馈放大电路示意图 放大电路中的负反馈分为直流反馈与交流反馈,电路中的直流负反馈具有稳定放大电路的静态工作点的作用,不管是哪种类型的直流负反馈,都能够减小晶体管由于温度升高引起的静态工作点的漂移。 放大电路中的交流负反馈对放大电路的性能参数有较大的影响,引入负反馈后,能够使放大电路的动态性能指标明显改善,负反馈对交流放大电路有下列影响: 1、负反馈能够降低放大电路的放大倍数 在负反馈放大电路中,电路的开环放大倍数与闭环放大倍数之间的关系为: 1FAAAF  由上述计算公式可以看出,当放大电路引入负反馈后,电路的闭环放大倍数比无负反馈时的开环放大倍数要减小了。 2、负反馈能够提高放大电路的电压放大倍数的稳定性 在放大电路中有许多因素都能引起放大电路的放大倍数发生变化,如晶体管的参数变化、电源电压的变化、负载参数的变化等,而放大电路的放大倍数发生变化会影响放大电路的正常工作。当放大电路引入负反馈后,带负反馈放大电路放大倍数的相对变化率与无负反馈放大电路的放大倍数的相对变化率之间的关系为: 11FFdAdAAAF A  由上式可以看出,负反馈放大电路放大倍数的相对变化率,仅是无负反馈时放大电路放大倍数相对变化率的11AF,这也表明负反馈放大电路放大倍数的稳定性比无负反馈时放大电路放大倍数的稳定性提高了(1+AF)倍。 (a)、幅频特性 (b)、相频特性 图 1-2 晶体管放大电路的频率特性 3、负反馈能够展宽放大电路的通频带宽度 在阻容耦合放大电路中,由于耦合电容、旁路电容的存在,使得电路的电压放大倍数在低频段出现下降,而电路的分布电容、PN结的结电容又造成了电压放大倍数在高频段出现下降,如图 1-2所...
