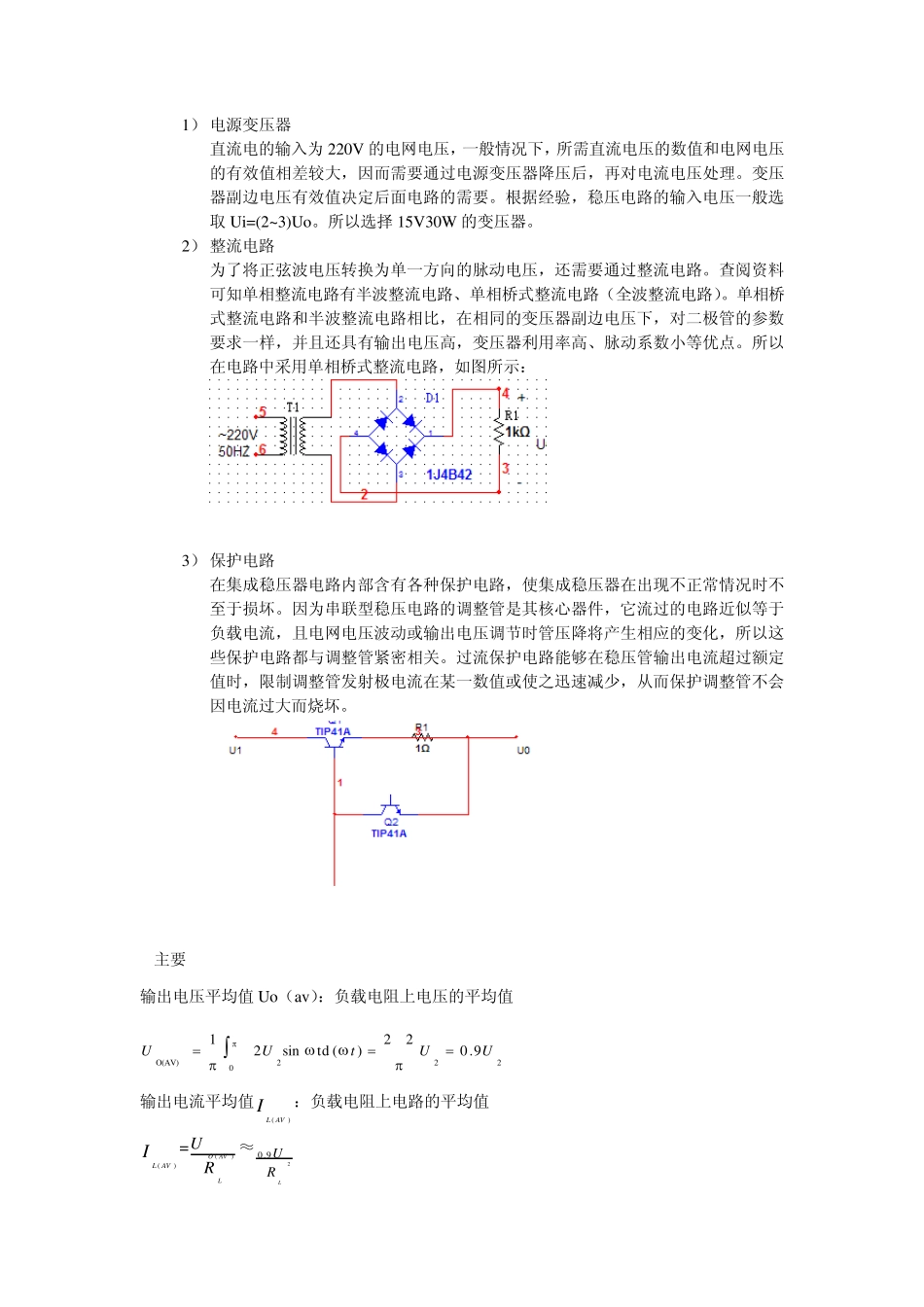

串联型直流稳压电源 一，设计任务与要求 要求：设计并制作用晶体管和集成运算放大器组成的串联型直流稳压电源。 指标：1、输出电压6V、9V 两档，同时具备正负极性输出； 2、输出电流：额定电流为 150mA，最大电流为 500mA； 3、在最大输出电流的时候纹波电压峰值▲Vop-p≤5mv； 任务：1、了解带有放大环节串联型稳压电路的电路图； 2、识图放大环节串联型稳压电路的电路图； 3、仿真电路并选取元件； 4、安装调试带有放大环节串联型稳压电路； 5、用仪器表对电路调试和测量相关 ； 6、撰写设计报告、调试； 二，电路原理分析与方案设计 采用变压器、二极管、集成运放，电阻、稳压管、三极管 等元件器件。220V 的交流电经变压器变压后变成电压值较小的交流，再经桥式整流电路和滤波电路形成直流，稳压部分采用串联型稳压电路。比例运算电路的输入电压为稳定电压，且比例系数可调，所以其输出电压也以调节；同时，为了扩大输出大电流，集成运放输出端加晶体管，并保持射极输出形式，就构成了具有放大环节的串联型稳压电路。 1、 方案比较 方案一：用晶体管和集成运放组成的基本串联型直流稳压电源 方案二：用晶体管和集成运放组成的具有保护环节的串联型直流稳压电源 方案三：用晶体管和集成运放组成的实用串联型直流稳压电压 可行性分析： 上面三种方案中，方案一最简单，但功能也最少，没有保护电路和比较放大电路，因而不够实用，故抛弃方案一。方案三功能最强大，但是由于实验室条件和经济成本的限制，我们也抛弃方案三，因为它牺牲了成本来换取方便。所以从简单、合理、可靠、经济从简单而且便于购买的前提出发，我们选择方案二未我们最终的设计方案。 2 、 电路框图 3 、 单元电路设计及参数计算、元器件选择 交流电经过电源变压器、整流电路、滤波电路和稳压电路转换成稳定的直流电，其方框图及各电路的输出波形如图所示，下面就个部分的作用加以介绍。 1） 电源变压器 直流电的输入为 220V 的电网电压，一般情况下，所需直流电压的数值和电网电压的有效值相差较大，因而需要通过电源变压器降压后，再对电流电压处理。变压器副边电压有效值决定后面电路的需要。根据经验，稳压电路的输入电压一般选取 Ui=(2~3)Uo。所以选择 15V30W 的变压器。 2） 整流电路 为了将正弦波电压转换为单一方向的脉动电压，还需要通过整流电路。查阅资料可知单相整流电路有半波整流电路、单相桥式整流电路（全波整流...
