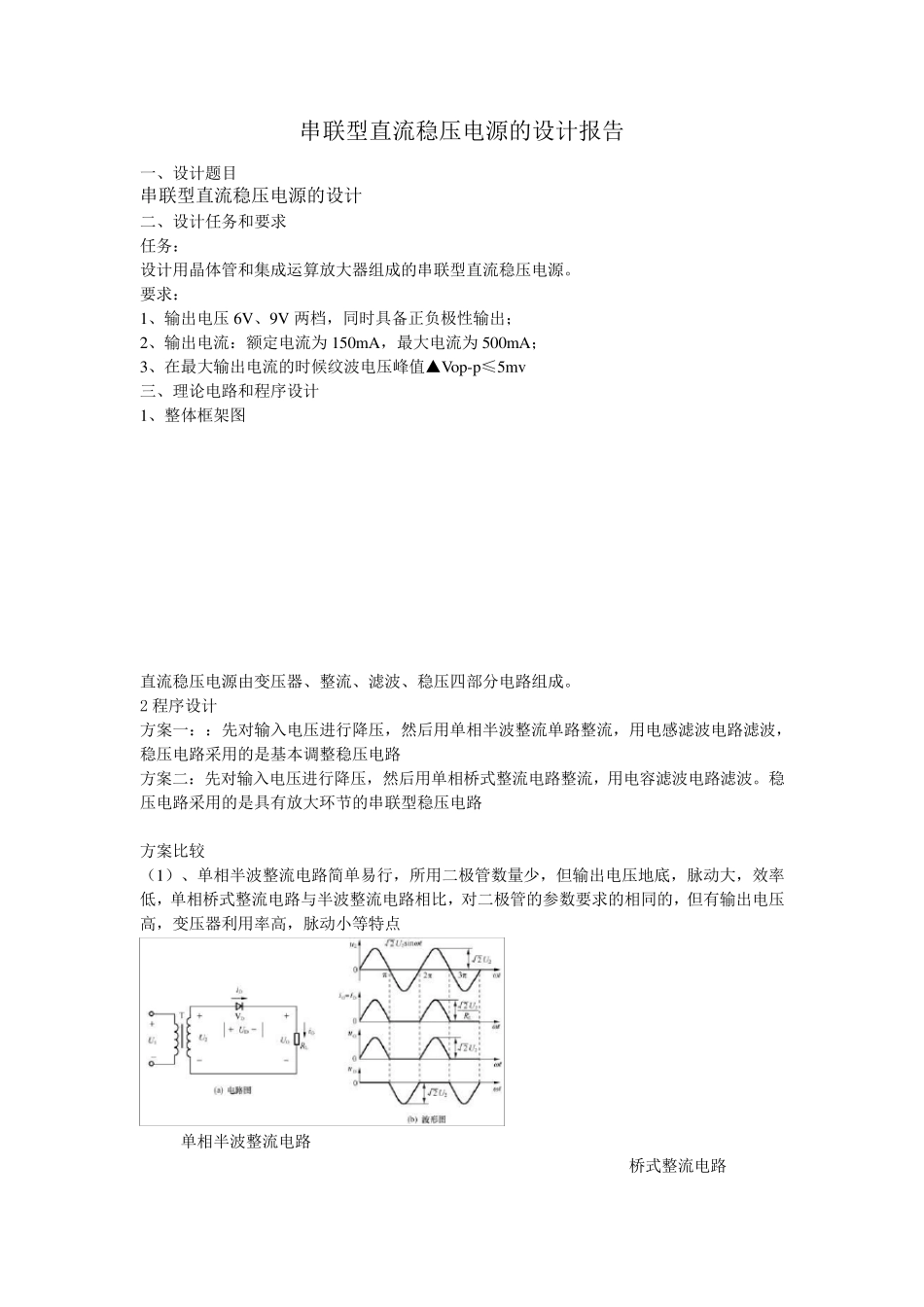

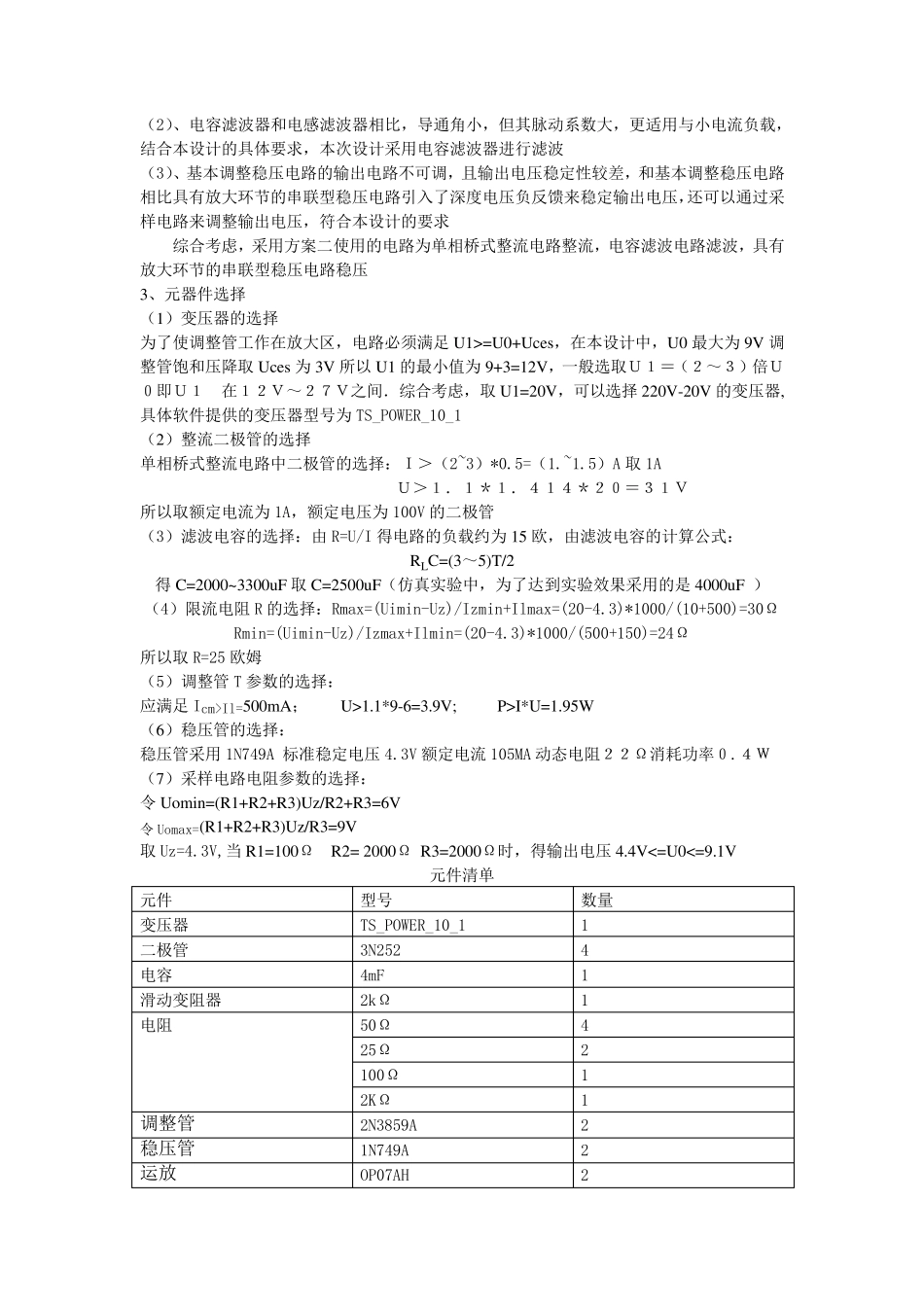

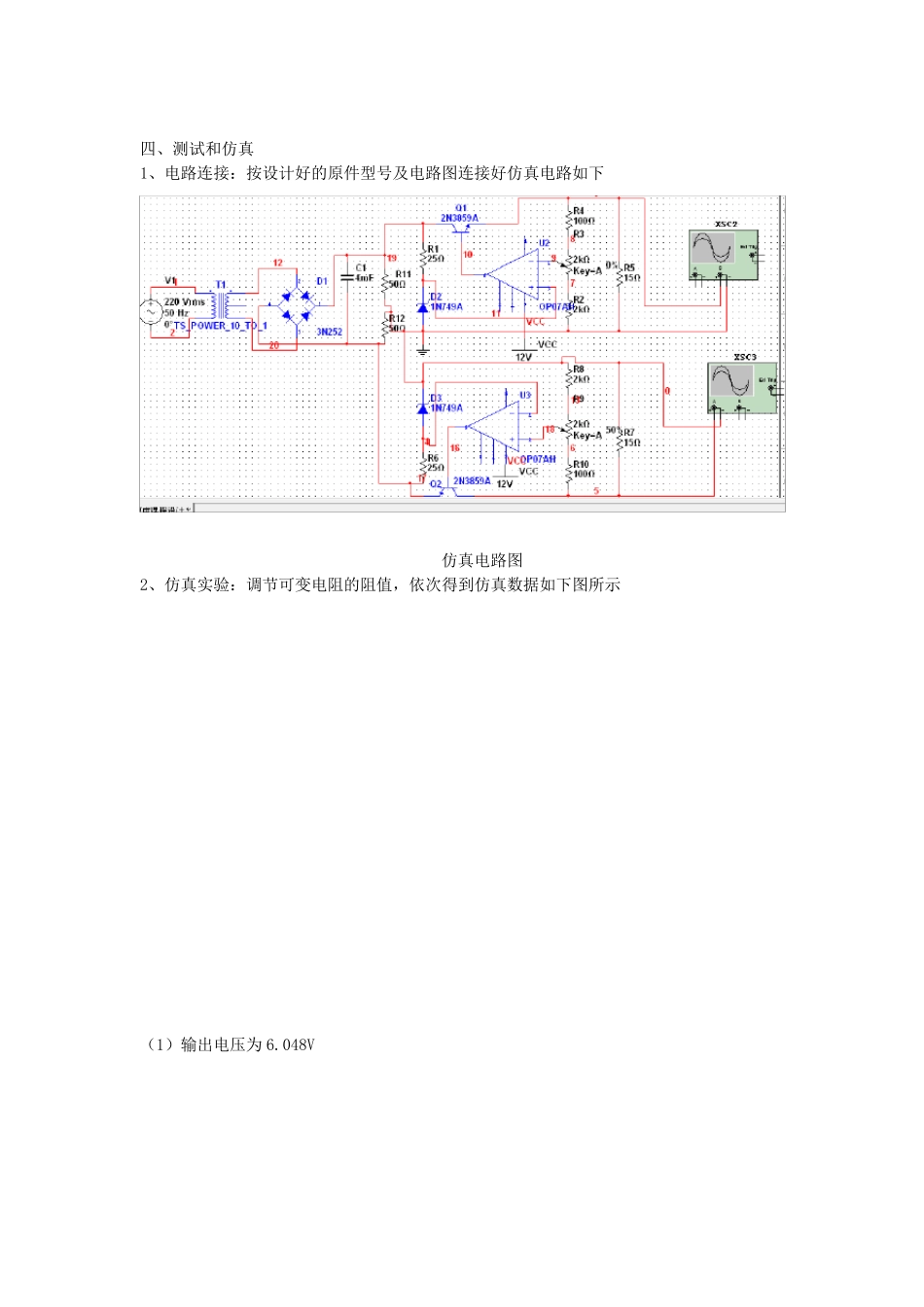

串联型直流稳压电源的设计报告 一、设计题目 串联型直流稳压电源的设计 二、设计任务和要求 任务: 设计用晶体管和集成运算放大器组成的串联型直流稳压电源。 要求: 1、输出电压6V、9V 两档,同时具备正负极性输出; 2、输出电流:额定电流为150mA,最大电流为500mA; 3、在最大输出电流的时候纹波电压峰值▲Vop-p≤5mv 三、理论电路和程序设计 1、整体框架图 直流稳压电源由变压器、整流、滤波、稳压四部分电路组成。 2 程序设计 方案一::先对输入电压进行降压,然后用单相半波整流单路整流,用电感滤波电路滤波,稳压电路采用的是基本调整稳压电路 方案二:先对输入电压进行降压,然后用单相桥式整流电路整流,用电容滤波电路滤波。稳压电路采用的是具有放大环节的串联型稳压电路 方案比较 (1)、单相半波整流电路简单易行,所用二极管数量少,但输出电压地底,脉动大,效率低,单相桥式整流电路与半波整流电路相比,对二极管的参数要求的相同的,但有输出电压高,变压器利用率高,脉动小等特点 单相半波整流电路 桥式整流电路 ( 2)、 电 容 滤 波 器 和 电 感 滤 波 器 相 比 , 导 通 角 小 , 但 其 脉 动 系 数 大 , 更 适 用 与 小 电 流 负 载 ,结 合 本 设 计 的 具 体 要 求 , 本 次 设 计 采 用 电 容 滤 波 器 进 行 滤 波 ( 3)、 基 本 调 整 稳 压 电 路 的 输 出 电 路 不 可 调 , 且 输 出 电 压 稳 定 性 较 差 , 和 基 本 调 整 稳 压 电 路相 比 具 有 放 大 环 节 的 串 联 型 稳 压 电 路 引 入 了 深 度 电 压 负 反 馈 来 稳 定 输 出 电 压 ,还 可 以 通 过 采样 电 路 来 调 整 输 出 电 压 , 符 合 本 设 计 的 要 求 综 合 考 虑 , 采 用 方 案 二 使 用 的 电 路 为 单 相 桥 式 整 流 电 路 整 流 , 电 容 滤 波 电 路 滤 波 , 具 有放 大 环 节 的 串 联 型 稳 压 电 路 稳 压 3、 元 器 件 选 择 ( 1) 变 压 器 的 选 择 为 了 使 调 整 管 工 作 在 放 大 区 , 电 路 必 须 满 足 U1>=U0+Uces, 在 本 设 计 中 , U0 最 大 为 9V 调整 管 饱 和 压 降 取 Uces 为 3V 所 以 U1 的...
