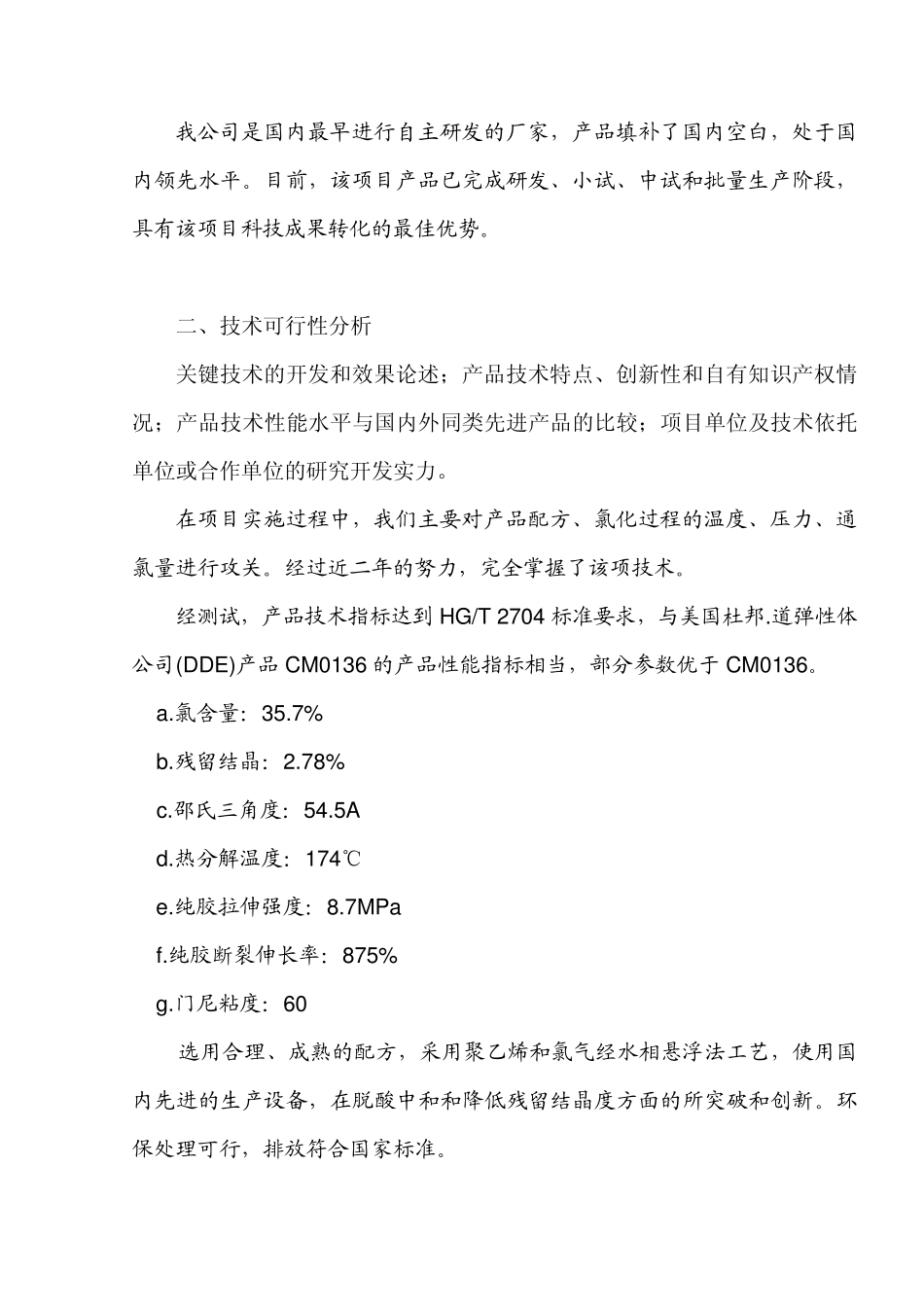

CM361M 橡胶型氯化聚乙烯 科技成果转化与推广项目 可行性研究报告 一、概述 项目提出的背景，技术开发状况，产品的主要用途、性能、投资的必要性和社会经济效益，项目单位实施该项目的优势。 氯化聚乙烯是由高密度聚乙烯(HDPE)经氯化而制得的一种氯化聚合物，根据其含氯量、残余结晶度以及其它特性，可分为树脂型氯化聚乙烯(CPE)和橡胶型氯化聚乙烯(CM)。CPE 在结构中含有一定量的残留结晶，CM 基本不含有残留结晶。 CM 是一种新型、环保的特种橡胶。它比其它橡胶具有更为优良的耐寒、耐老化、耐臭氧、耐油、耐燃性。在 150℃下，其耐老化性能优于氯醚橡胶、丁腈橡胶、氯丁橡胶(CR)和氯磺化聚乙烯橡胶(CSM)；其使用温度在-50--150℃；它能耐大多数腐蚀性介质，如高浓度的无机酸、碱和盐的溶液，但不耐强氧化剂和溶剂化作用的药品，如浓硝酸、铬酸、高氯酸和有机胺等。 CM 主要用于电线电缆、胶管、输送带、橡胶水坝、汽车内胎、电梯扶手等领域。受蒙特利尔国际公约的制约，国外已将阻燃橡胶生产和研究的重点从 CR 和 CSM 转向 CM。因此，从防止大气臭氧层破坏的角度讲，CM 是CR、CSM 的环保更新换代产品，是一种具有广泛应用前景的弹性体。 我公司是国内最早进行自主研发的厂家，产品填补了国内空白，处于国内领先水平。目前，该项目产品已完成研发、小试、中试和批量生产阶段，具有该项目科技成果转化的最佳优势。 二、技术可行性分析 关键技术的开发和效果论述；产品技术特点、创新性和自有知识产权情况；产品技术性能水平与国内外同类先进产品的比较；项目单位及技术依托单位或合作单位的研究开发实力。 在项目实施过程中，我们主要对产品配方、氯化过程的温度、压力、通氯量进行攻关。经过近二年的努力，完全掌握了该项技术。 经测试，产品技术指标达到 HG/T 2704 标准要求，与美国杜邦.道弹性体公司(DDE)产品CM0136 的产品性能指标相当，部分参数优于CM0136。 a.氯含量：35.7% b.残留结晶：2.78% c.邵氏三角度：54.5A d.热分解温度：174℃ e.纯胶拉伸强度：8.7MPa f.纯胶断裂伸长率：875% g .门尼粘度：60 选用合理、成熟的配方，采用聚乙烯和氯气经水相悬浮法工艺，使用国内先进的生产设备，在脱酸中和和降低残留结晶度方面的所突破和创新。环保处理可行，排放符合国家标准。 目前，我公司已完成了产品的自主研发、小试和中试，具有独立的自主知识产权，并进行了批量生产，通过了辽宁省科学技术厅的...
