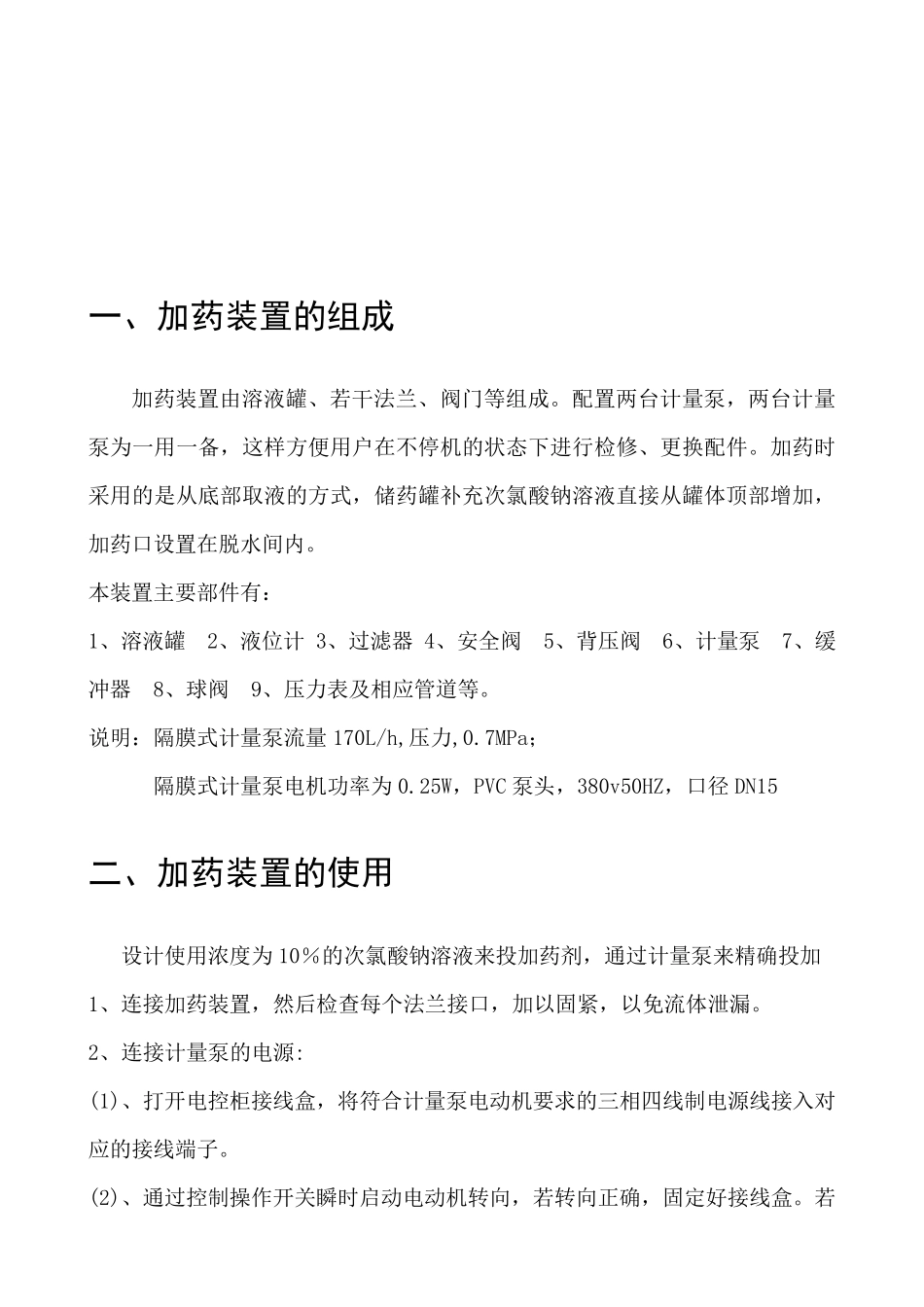

次氯酸钠加药装置说明书 目 录 一、加药装置的组成 二、加药装置的使用 三、加药装置的维护 一、加药装置的组成 加药装置由溶液罐、若干法兰、阀门等组成。配置两台计量泵，两台计量泵为一用一备，这样方便用户在不停机的状态下进行检修、更换配件。加药时采用的是从底部取液的方式，储药罐补充次氯酸钠溶液直接从罐体顶部增加，加药口设置在脱水间内。 本装置主要部件有： 1、溶液罐 2、液位计 3、过滤器 4、安全阀 5、背压阀 6、计量泵 7、缓冲器 8、球阀 9、压力表及相应管道等。 说明：隔膜式计量泵流量 170L/h,压力,0.7MPa； 隔膜式计量泵电机功率为 0.25W，PVC 泵头，380v50HZ，口径 DN15 二、加药装置的使用 设计使用浓度为 10％的次氯酸钠溶液来投加药剂，通过计量泵来精确投加 1、连接加药装置，然后检查每个法兰接口，加以固紧，以免流体泄漏。 2、连接计量泵的电源: (1)、打开电控柜接线盒，将符合计量泵电动机要求的三相四线制电源线接入对应的接线端子。 (2)、通过控制操作开关瞬时启动电动机转向，若转向正确，固定好 接线盒。若转向不正确，调整相序后再固定好接线盒。 3、关闭排污阀。将药液容器加满药液。 4、开启加药系统的阀门，启动计量泵。 5.药量调节：根据所用消毒剂和待处理水质不同，每次加药后应手动调节加药计量泵的给定冲程，以符合调节冲程，观察计量泵出口是否有物料送出，且流量随冲程调节而变化。 5、加药装置配置两台计量泵，其中一台为加药用泵，另一台为备用泵。 6.安全防护措施： 作业人员应严格按照操作规程，佩戴口罩，护目镜及防护手套，使用时应及时打开房间内通风装置，工作场所禁止吸烟、进食和饮水。如有接触请用大量清水清洗。 特别注意： 1、加药时，打开启动计量泵（应确保此计量泵及相关管路畅通完好）对应的一路管路，关闭另一路管路。 2、装置设有安全围挡，防止罐体漏液，通过 溢 流管路流入 收 容坑 内。 3、在 加药计量泵的入 口处设有管式 过 滤 器，防止大颗 粒 固体物质进入 计量泵，将计量泵损 坏 ，需 及时观察过 滤 器滤 网 情 况 ，如有堵 塞 杂 物需 及时清理。 4.设备长 时间不用，应打开放 空 阀将系统内残 余 药液放 干 净 。并 用清水清洗设备，罐内放 进清水运 行 计量泵 20min。然 后排空 系统。 5.严禁泵空 转 三、加药装置的维护 加药装置的管路应随时保持 畅通，定时不定时地 对...
