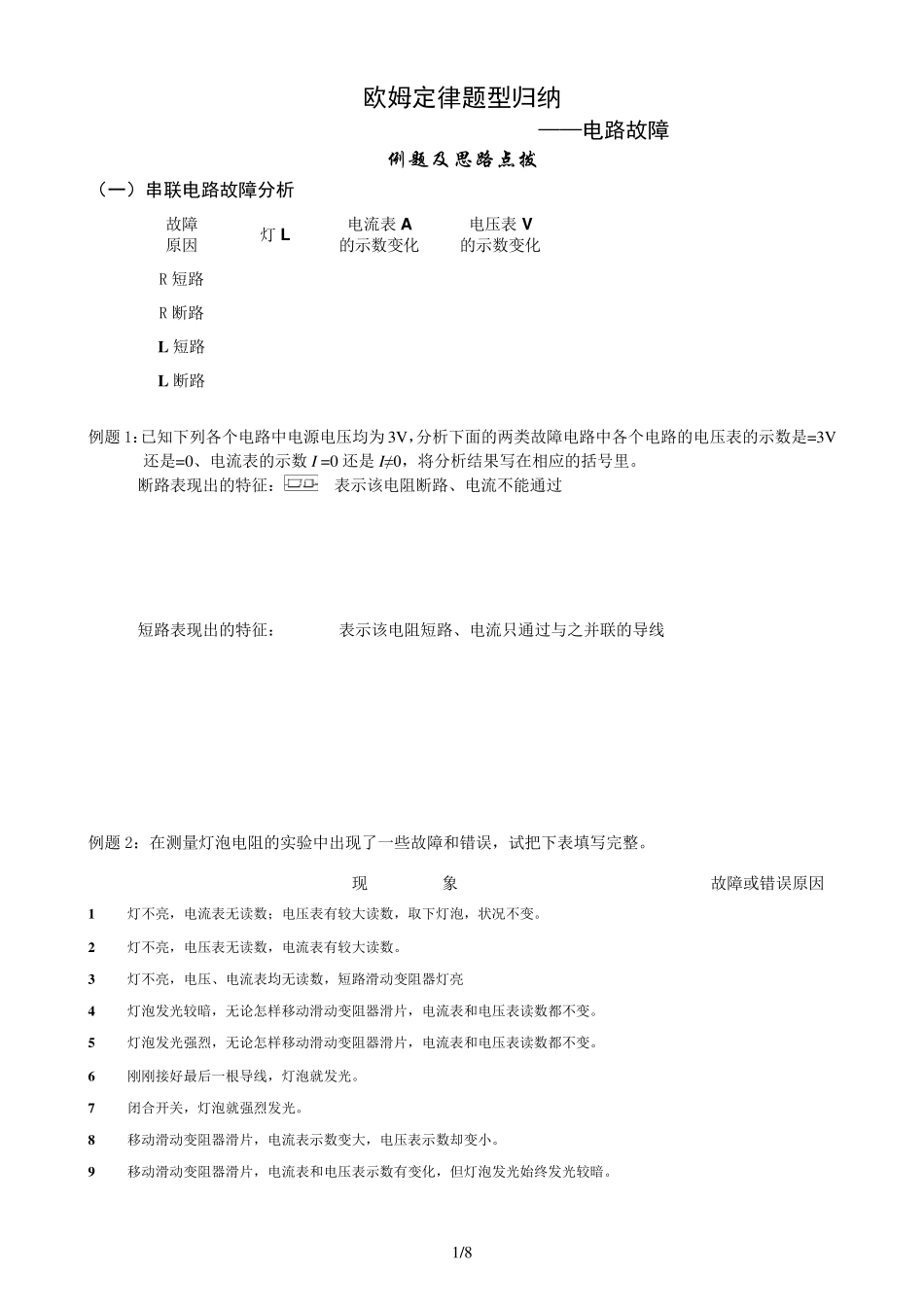

1/8 欧姆定律题型归纳 ——电路故障 例题及思路点拨 （一）串联电路故障分析 故障 原因 灯L 电流表A 的示数变化 电压表V 的示数变化 R 短路 R 断路 L 短路 L 断路 例题1：已知下列各个电路中电源电压均为3V ，分析下面的两类故障电路中各个电路的电压表的示数是=3V还是=0、电流表的示数I =0 还是I≠0，将分析结果写在相应的括号里。 断路表现出的特征： 表示该电阻断路、电流不能通过 短路表现出的特征： 表示该电阻短路、电流只通过与之并联的导线 例题2：在测量灯泡电阻的实验中出现了一些故障和错误，试把下表填写完整。 现 象 故障或错误原因 1 灯不亮，电流表无读数；电压表有较大读数，取下灯泡，状况不变。 2 灯不亮，电压表无读数，电流表有较大读数。 3 灯不亮，电压、电流表均无读数，短路滑动变阻器灯亮 4 灯泡发光较暗，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。 5 灯泡发光强烈，无论怎样移动滑动变阻器滑片，电流表和电压表读数都不变。 6 刚刚接好最后一根导线，灯泡就发光。 7 闭合开关，灯泡就强烈发光。 8 移动滑动变阻器滑片，电流表示数变大，电压表示数却变小。 9 移动滑动变阻器滑片，电流表和电压表示数有变化，但灯泡发光始终发光较暗。 2 /8 （一）并联电路故障分析 故障 原因 A1 表的 示数变化 A2 表的 示数变化 A 表的 示数变化 V 表的 示数变化 总结： 1 、串联电路中如果有一盏灯亮，另外一盏灯不亮。说明这个电路可能发生了短路现象，谁不亮谁短路。 2 、串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。 3 、并联一灯亮一灯不亮，是开路（ 因 为 如 果 短 路 ， 会 烧 坏 电 源 所 有 灯 都 不亮了） （三）串联电路开路故障检测 1 0 移动滑动变阻器滑片，电流表和电压表示数有变化，灯泡亮度有变化，但灯泡亮度始终较大。 3/8 例题及思路点拨 1. 如图，当开关S 闭合时，灯L1、L2 均不亮。某同学用一根导线去检查故障。他将导线先并接在灯L1两端时，发现灯L2 亮，灯L1 两端时，然后并接在灯L2 两端时，发现两灯均不亮。由此判断（ ） A、灯L1 开路 B、灯L1 短路 C、灯L2 开路 D、灯L2 短路 2. 如图，电源电压不变。闭合电键 S ，灯L1、L2 都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（ ） A、灯L1 短路 B...
