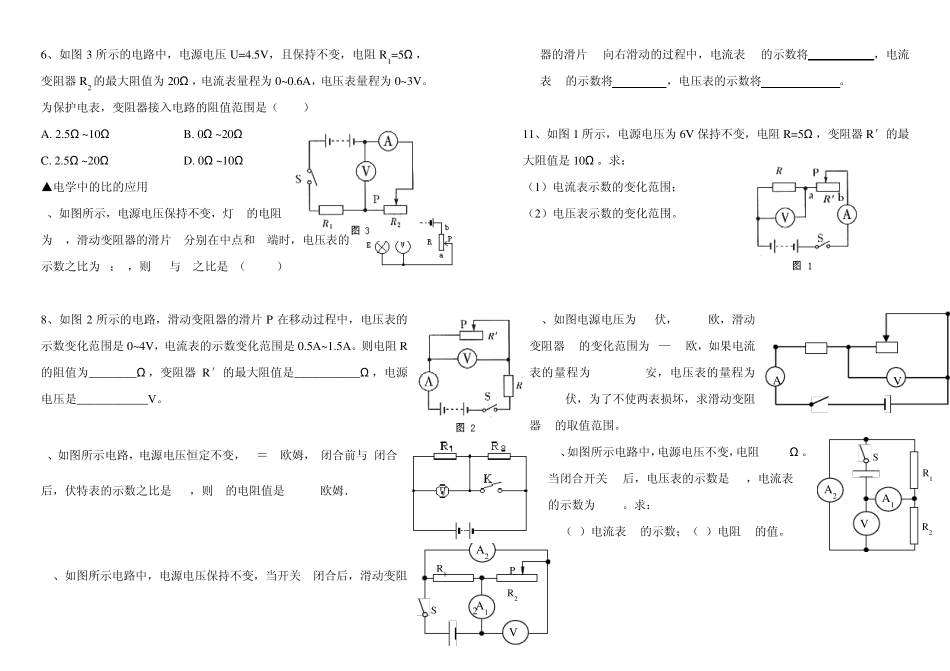

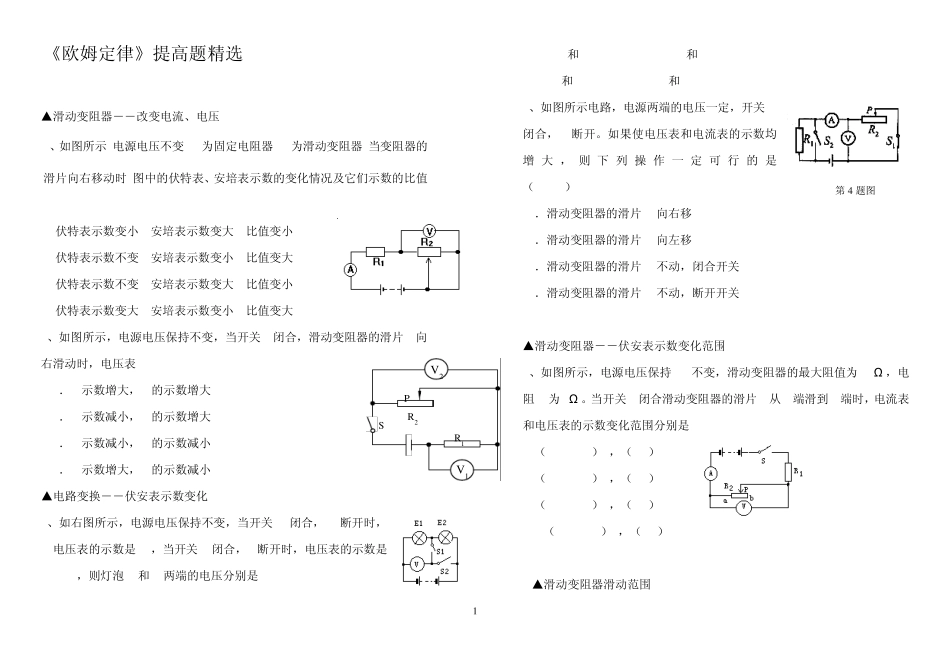

1 《欧姆定律》提高题精选 ▲滑动变阻器――改变电流、电压 1、如图所示,电源电压不变,R1为固定电阻器,R2为滑动变阻器.当变阻器的滑片向右移动时,图中的伏特表、安培表示数的变化情况及它们示数的比值 ( ) A.伏特表示数变小, 安培表示数变大, 比值变小 B.伏特表示数不变, 安培表示数变小, 比值变大 C.伏特表示数不变, 安培表示数变大, 比值变小 D.伏特表示数变大, 安培表示数变小, 比值变大 2、如图所示，电源电压保持不变，当开关 S闭合，滑动变阻器的滑片 P向右滑动时，电压表 A．V1示数增大，V2的示数增大 B．V1示数减小，V2的示数增大 C．V1示数减小，V2的示数减小 D．V1示数增大，V2的示数减小 ▲电路变换――伏安表示数变化 3、如右图所示，电源电压保持不变，当开关 S1闭合，S2 断开时，电压表的示数是 3V，当开关 S2闭合，S1断开时，电压表的示数是4.5V，则灯泡 E1和 E2两端的电压分别是 ( ) A.1.5V和 3V B. 1.5V和 4.5V C. 3V和 4.5V D.3V和 1.5V 4、如图所示电路，电源两端的电压一定，开关 S1闭合，S2断开。如果使电压表和电流表的示数均增 大 ， 则 下 列 操 作 一 定可 行 的 是 （ ） A ．滑动变阻器的滑片 P 向右移 B ．滑动变阻器的滑片 P 向左移 C ．滑动变阻器的滑片 P 不动，闭合开关 s2 D ．滑动变阻器的滑片 P 不动，断开开关 s1 ▲滑动变阻器――伏安表示数变化范围 5、如图所示，电源电压保持 6V不变，滑动变阻器的最大阻值为 20Ω ，电阻R1为 4Ω 。当开关 S闭合滑动变阻器的滑片 P从 a端滑到 b端时，电流表和电压表的示数变化范围分别是( ) A.（0.25~1.5）A，（1~6）V B.（1.5~0.25）A，（0~5）V C.（1.5~0.25）A，（6~1）V D.（0.25~1.5）A，（5~0）V ▲滑动变阻器滑动范围 S P V 1 V 2 R1 R2 第 4 题图 2 6、如图3 所示的电路中，电源电压U=4.5V，且保持不变，电阻R1=5Ω ，变阻器R2 的最大阻值为20Ω ，电流表量程为0~0.6A，电压表量程为0~3V。为保护电表，变阻器接入电路的阻值范围是（ ） A. 2.5Ω ~10Ω B. 0Ω ~20Ω C. 2.5Ω ~20Ω D. 0Ω ~10Ω ▲电学中的比的应用 7、如图所示，电源电压保持不变，灯E的电阻为RE，滑动变阻器的滑片P分别在中点和a端时，电压表的示数之比为4：3，则RE 与R之比是 （ ） A.1:1 B.2:1 C.3:4 D.4:3 8、如图2 所示的电路，滑动变阻器的滑...
