欧姆定律计算题

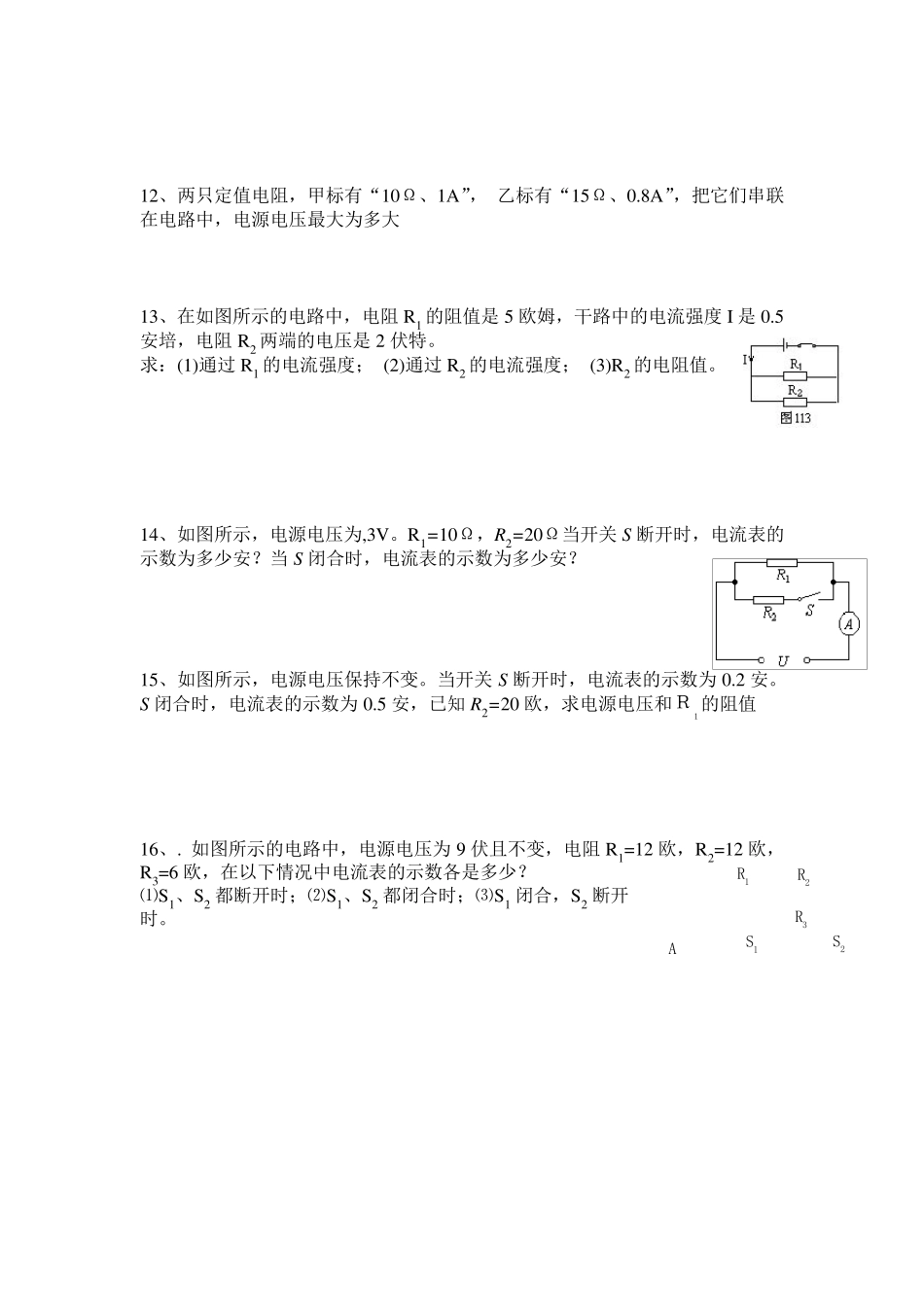

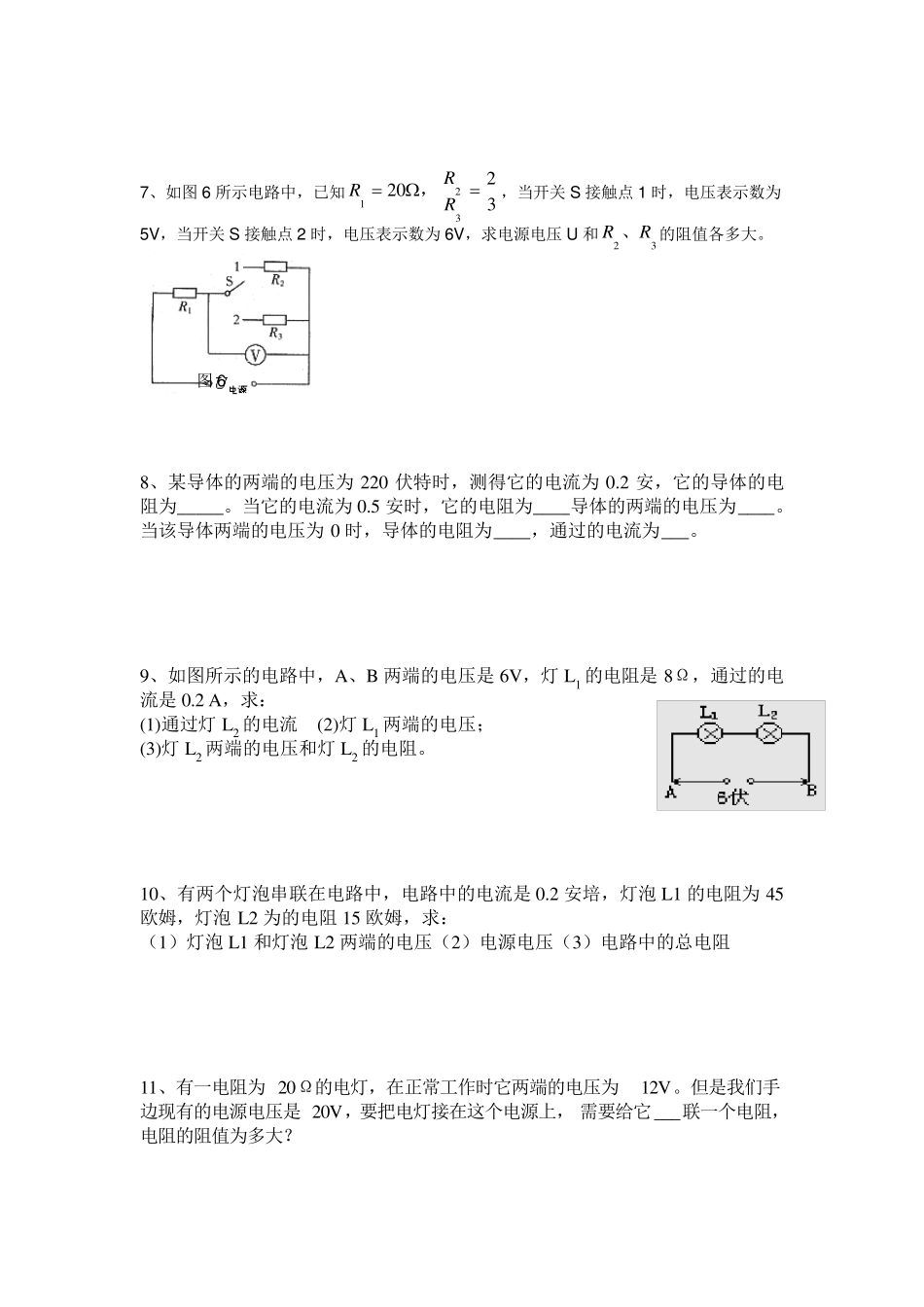

1．如图所示，电阻R1=12 欧。电键SA 断开时， 通过的电流为0.3 安；电键SA 闭合时，电流表的示数为 0.5 安。问：电源电压为多大？电阻R2 的阻值为多大？ 2、两个灯泡并联在电路中，电源电压为12 伏特，总电阻为7.5 欧姆，灯泡 L1 的电阻为10欧姆，求： 1)泡 L2 的电阻 2)灯泡 L1 和 L2 中通过的电流 3)干路电流 3、如图2 所示电路,当 K 断开时电压表的示数为6 伏, 电流表的示数为1A； K 闭合时，电流表的读数为1.5 安, 求： ⑴灯泡 L1 的电阻 ⑵灯泡 L2 的电阻 4、阻值为10 欧的用电器，正常工作时的电流为0.3 安，现要把它接入到电流为0.8 安的电路中，应怎样连接一个多大的电阻？ 5、如图2 所示的电路中，电源电压是 12V 且保持不变，R 1=R 3=4Ω , R 2＝6Ω .试求： （1）当开关 S1、S2 断开时，电流表和电压表示数各是多少？ （2）当开关 S1、S2 均闭合时，电流表和电压表示数各是多少？ 6、 如图所示，电源电压保持不变。当开关 S1 闭合、S2 断开时，电流表的示数为0.2A；当开关 S1、S2 都闭合时，电流表的示数为O.8A。则电阻R1 与 R2 的比值为？ 图2 S R2 R1 A 图2 7、如图6 所示电路中，已知RRR1232023 ， ，当开关S 接触点1 时，电压表示数为5V，当开关S 接触点2 时，电压表示数为6V，求电源电压U 和RR23、的阻值各多大。 图6 8、某导体的两端的电压为220 伏特时，测得它的电流为0.2 安，它的导体的电阻为_____。当它的电流为0.5 安时，它的电阻为____导体的两端的电压为____。当该导体两端的电压为0 时，导体的电阻为____，通过的电流为___。 9、如图所示的电路中，A、B 两端的电压是6V，灯L1 的电阻是8Ω，通过的电流是0.2 A，求： (1)通过灯L2 的电流 (2)灯L1 两端的电压； (3)灯L2 两端的电压和灯L2 的电阻。 10、有两个灯泡串联在电路中，电路中的电流是0.2 安培，灯泡 L1 的电阻为45欧姆，灯泡 L2 为的电阻15 欧姆，求： （1）灯泡 L1 和灯泡 L2 两端的电压（2）电源电压（3）电路中的总电阻 11、有一电阻为20Ω的电灯，在正常工作时它两端的电压为12V。但是我们手边现有的电源电压是20V，要把电灯接在这个电源上，需要给它___联一个电阻，电阻的阻值为多大？ 1R2R3RS12SA 12、两只定值电阻，甲标有“10Ω、1A”， 乙标有“15Ω、0.8A”，把它们串联在电路中，电源电压最大为多大 13、在如图所示的电...
