欧姆龙固态继电器工作原理

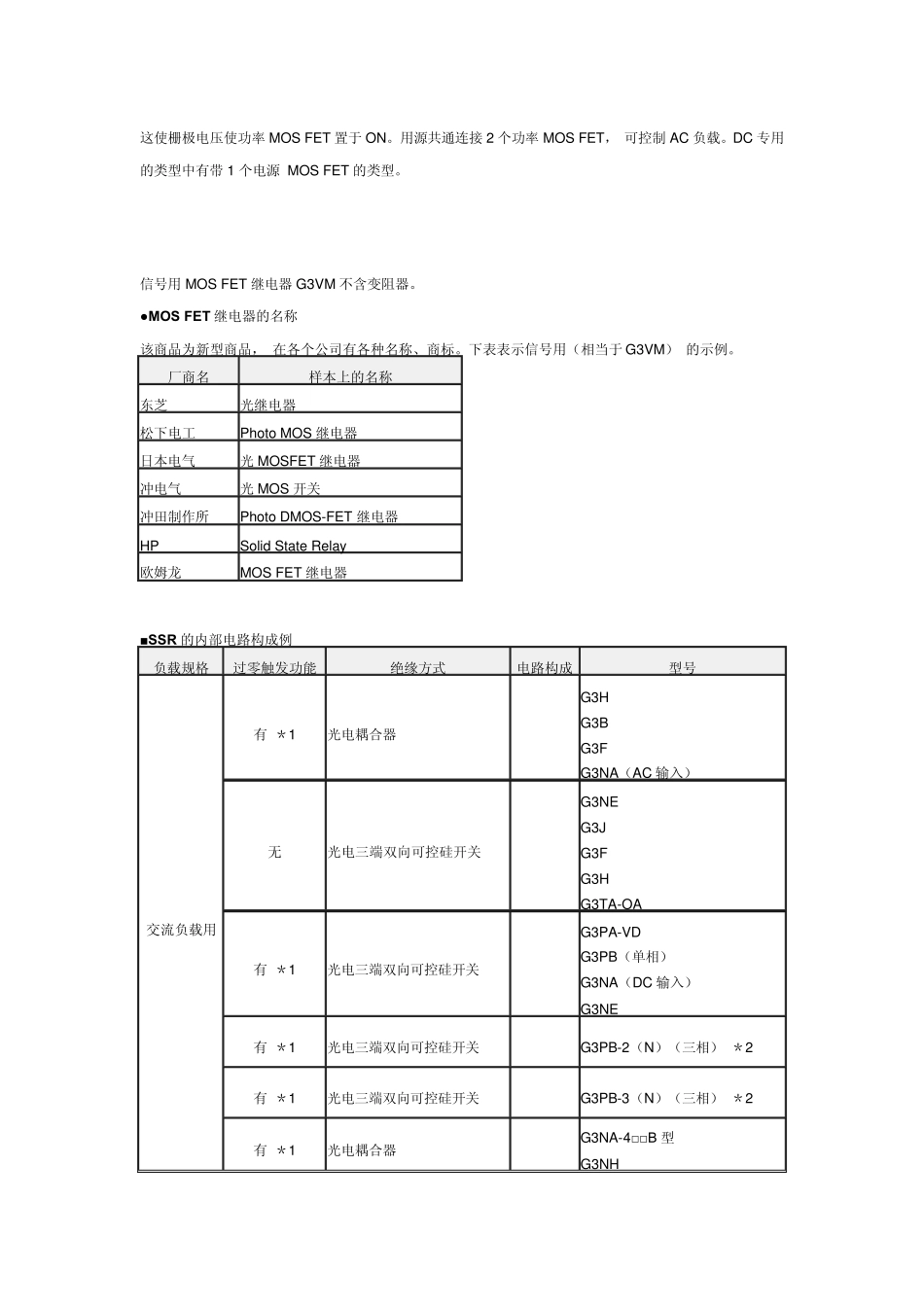

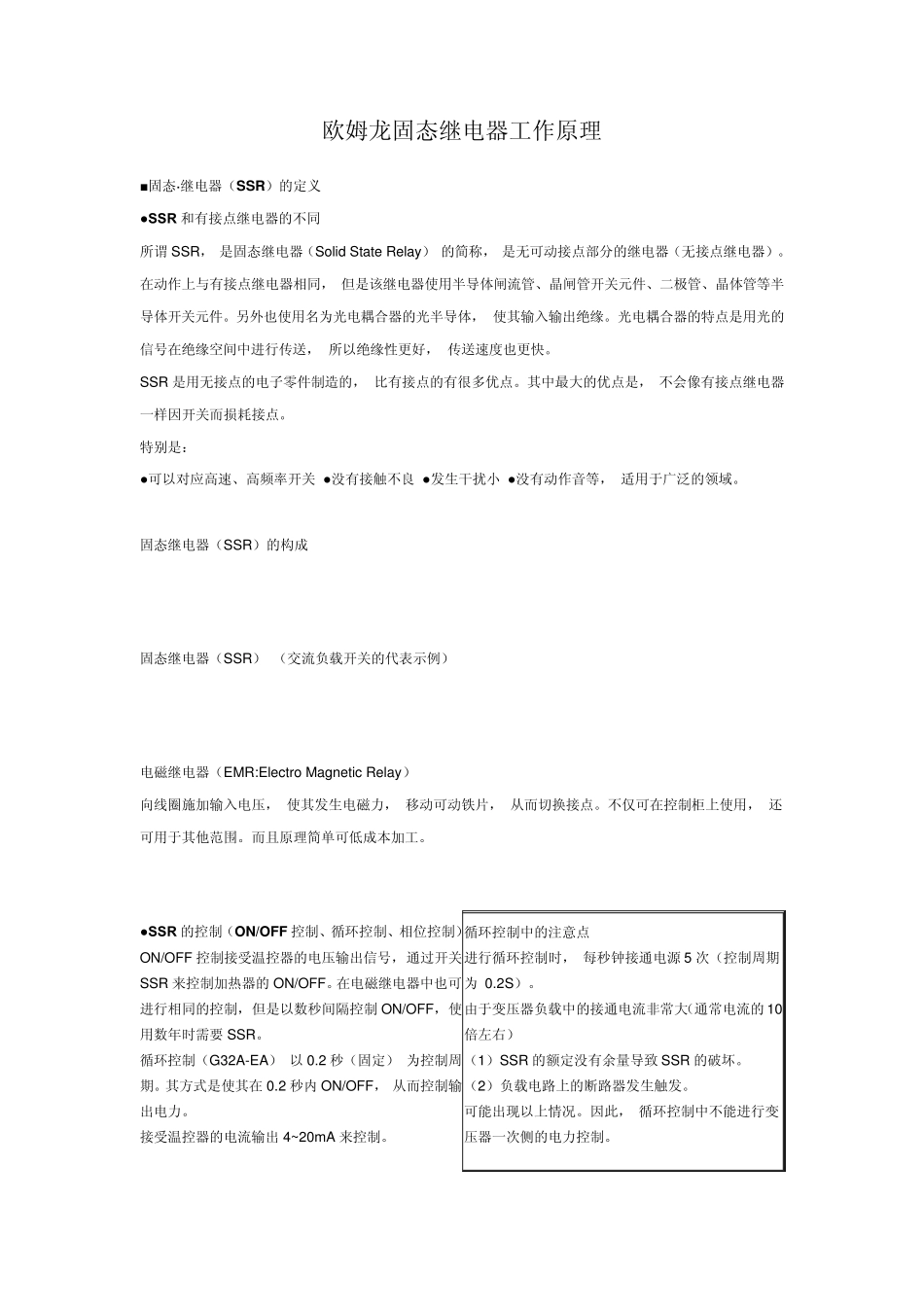

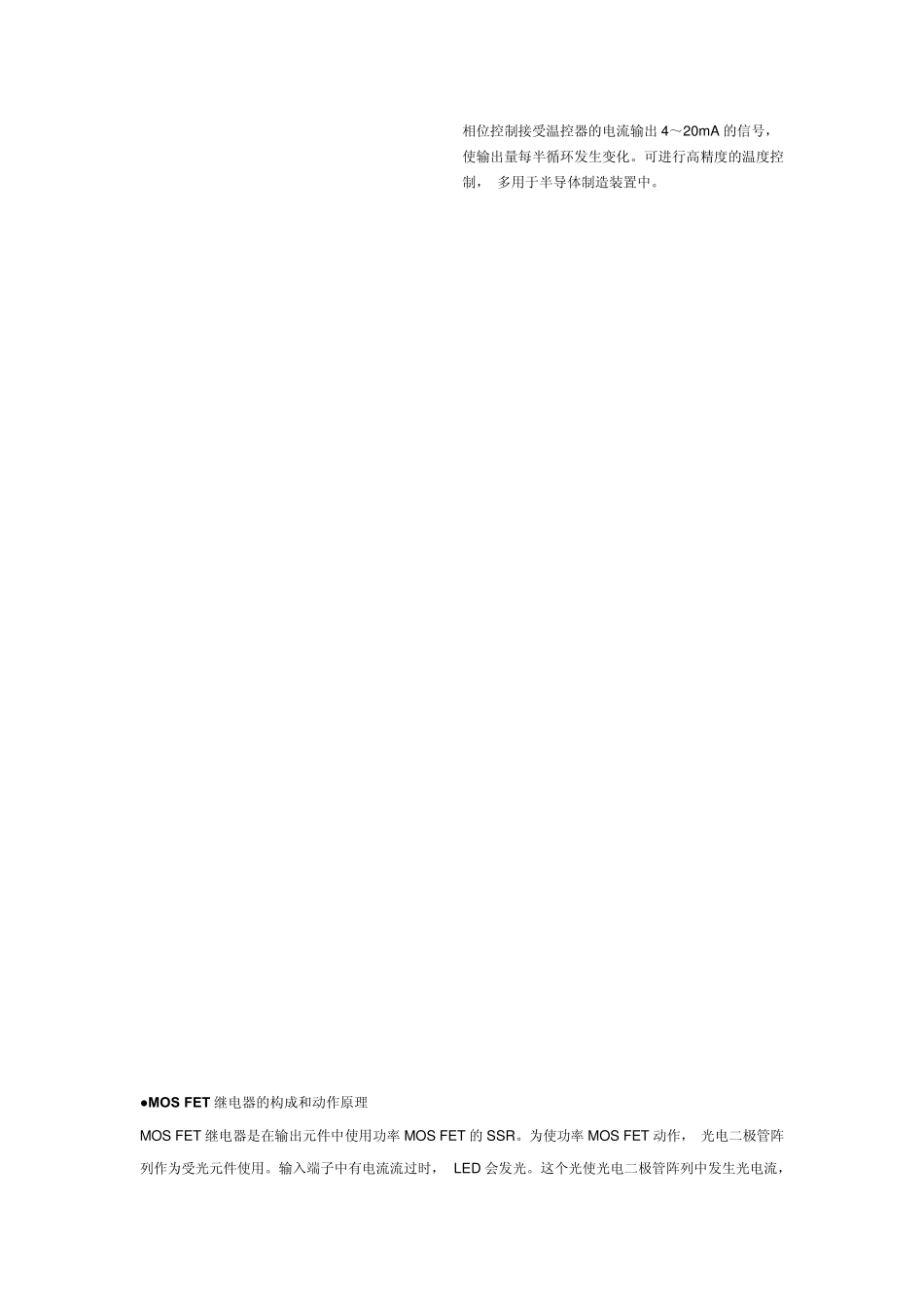

欧姆龙固态继电器工作原理 ■固态·继电器（SSR）的定义 ●SSR 和有接点继电器的不同 所谓SSR， 是固态继电器（Solid State Relay） 的简称， 是无可动接点部分的继电器（无接点继电器）。在动作上与有接点继电器相同， 但是该继电器使用半导体闸流管、晶闸管开关元件、二极管、晶体管等半导体开关元件。另外也使用名为光电耦合器的光半导体， 使其输入输出绝缘。光电耦合器的特点是用光的信号在绝缘空间中进行传送， 所以绝缘性更好， 传送速度也更快。 SSR 是用无接点的电子零件制造的， 比有接点的有很多优点。其中最大的优点是， 不会像有接点继电器一样因开关而损耗接点。 特别是： ●可以对应高速、高频率开关 ●没有接触不良 ●发生干扰小 ●没有动作音等， 适用于广泛的领域。 固态继电器（SSR）的构成 固态继电器（SSR） （交流负载开关的代表示例） 电磁继电器（EMR:Electro Magnetic Relay） 向线圈施加输入电压， 使其发生电磁力， 移动可动铁片， 从而切换接点。不仅可在控制柜上使用， 还可用于其他范围。而且原理简单可低成本加工。 ●SSR 的控制（ON/OFF 控制、循环控制、相位控制） ON/OFF 控制接受温控器的电压输出信号， 通过开关SSR 来控制加热器的ON/OFF。在电磁继电器中也可进行相同的控制， 但是以数秒间隔控制 ON/OFF， 使用数年时需要 SSR。 循环控制（G32A-EA） 以 0.2 秒（固定） 为控制周期。其方式是使其在0.2 秒内 ON/OFF， 从而控制输出电力。 接受温控器的电流输出 4~20mA 来控制。 循环控制中的注意点 进行循环控制时， 每秒钟接通电源 5 次（控制周期为 0.2S）。 由于变压器负载中的接通电流非常大（通常电流的10倍左右） （1）SSR 的额定没有余量导致 SSR 的破坏。 （2）负载电路上的断路器发生触发。 可能出现以上情况。因此， 循环控制中不能进行变压器一次侧的电力控制。 相位控制接受温控器的电流输出4～20m A 的信号， 使输出量每半循环发生变化。可进行高精度的温度控制， 多用于半导体制造装置中。 ●MOS FET 继电器的构成和动作原理 MOS FET 继电器是在输出元件中使用功率 MOS FET 的SSR。为使功率 MOS FET 动作， 光电二极管阵列作为受光元件使用。输入端子中有电流流过时， LED 会发光。这个光使光电二极管阵列中发生光电流， 这使栅极电压使功率MOS FET 置于ON。用源共通连接2 个功率MOS FET， ...
