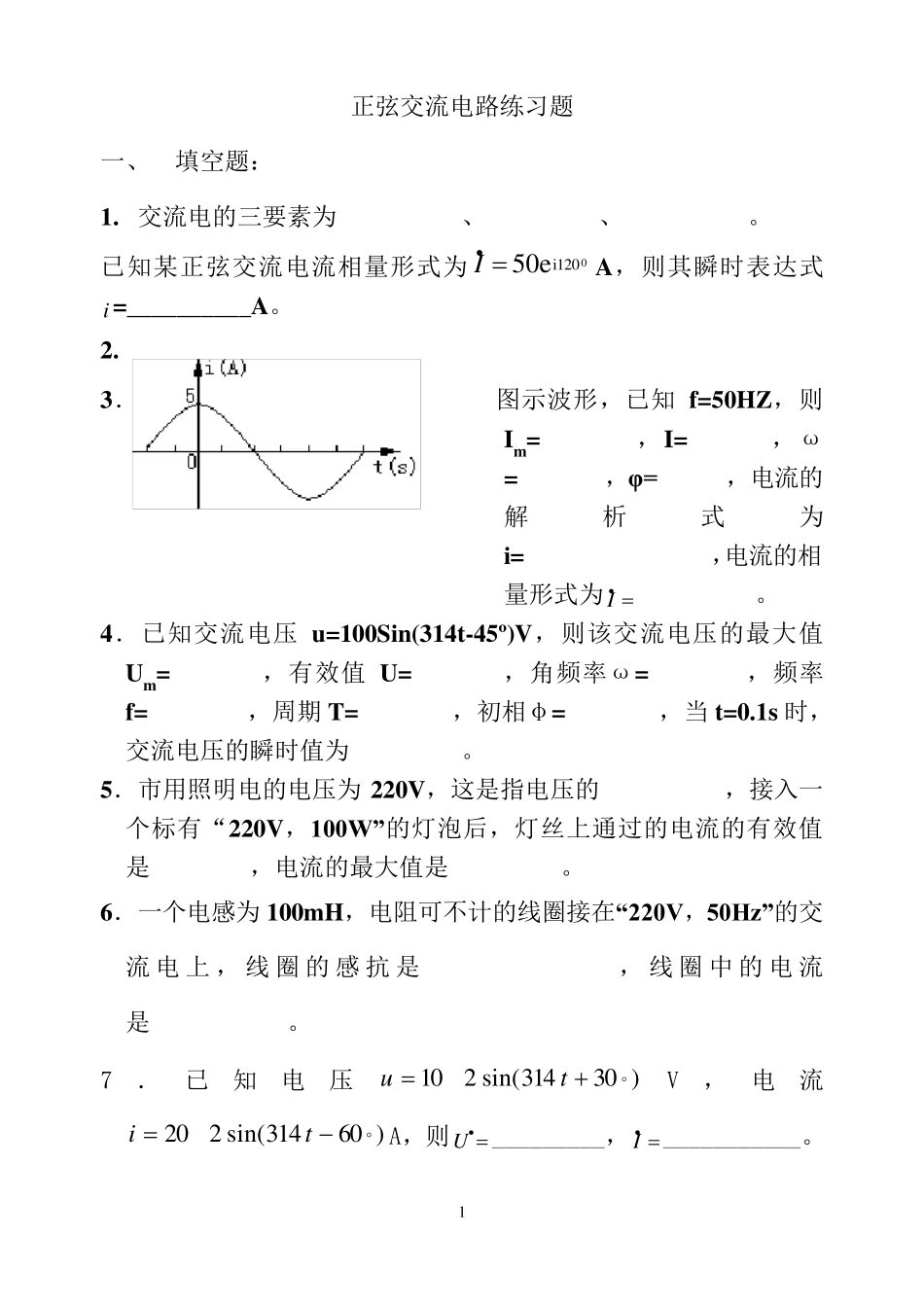

1 正弦交流电路练习题 一、 填空题： 1. 交流电的三要素为 、 、 。 已知某正弦交流电流相量形式为0i120e50•IA，则其瞬时表达式i=__________A。 2. 3． 图示波形，已知f=50HZ，则Im= ，I= ，ω= ，φ= ，电流的解析式为i= ，电流的相量形式为•I 。 4．已知交流电压u=100Sin(314t-45º)V，则该交流电压的最大值Um= ，有效值U= ，角频率ω= ，频率f= ，周期T= ，初相φ= ，当 t=0.1s 时，交流电压的瞬时值为 。 5．市用照明电的电压为220V，这是指电压的 ，接入一个标有“220V，100W” 的灯泡后，灯丝上通过的电流的有效值是 ，电流的最大值是 。 6．一个电感为100mH，电阻可不计的线圈接在“ 220V，50Hz” 的交流电上 ，线 圈 的感 抗 是 ，线 圈 中 的电流是 。 7．已知电压)30314sin(210tuV，电流)60314sin(220tiA，则•U_________，•I___________。 2 8． 已知某一交流电路，电源电压)30sin(2100tuV，电路中通过的电流)90sin(2tiA，则电压和电流之间的相位差为__________. 9．在纯电阻电路中，电流与电压的相位_________；在纯电容电路中，电压________电流90 ；在纯电感电路中，电压__________电流90 。 10.已知A)90sin(25,A)30sin(250201titi，得•• 21II=_________，所以21ii =___________。 11.流入节点的各支路电流 的代数和恒等于零，是基尔霍夫 定律得相量形式。 12. 在正弦交流电路中，已知流过纯电感元件的电流I=5A,电压V314sin220tu ，若iu 、取关联方向，则XL=____Ω, L=____H。 二、 选择题： 1．通常交流仪表测量的交流电流、电压值是（ ） A.平均值 B.有效值 C.最大值 D.瞬时值 2．如图 1 所示，给出了电压和电流的相量图，从相量图可知（ ） A、有效值 U＞I B、电流电压的相位差为150 C、电流超前电压750 D、电压的初相为300 3 3．如图4），只有 是属电容性电路（ ） A、 R=4Ω，XL=2Ω，XC=1Ω B、R=4Ω，XL=2Ω，XC=0 C、 R=4Ω，XL=2Ω，XC=3Ω D、R=4Ω，XL=3Ω，XC=3Ω 4 ．)15sin(5tuV ，)5sin(5tiA相 位 差iu是（ ） A.20 B.20 C.0 D.无法确定 5 ．若 电路中 某 元 件 两 端 的 电压 u=10sin(314t+450)V ，电流i=5sin(314t+1350)A，则该元件是（ ） A、电阻 B、电容 C、电感 D、无法确定 6．某一...
