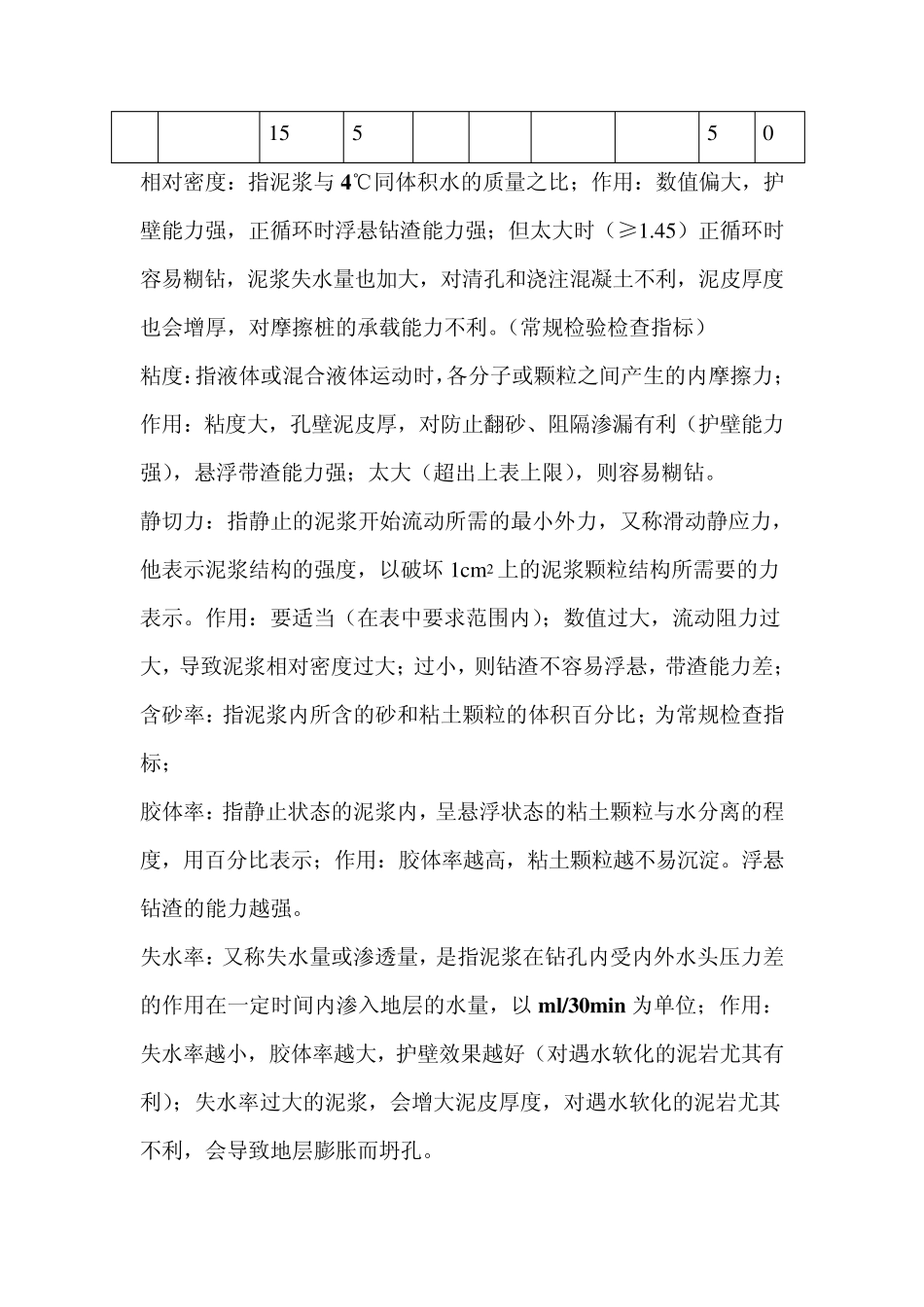

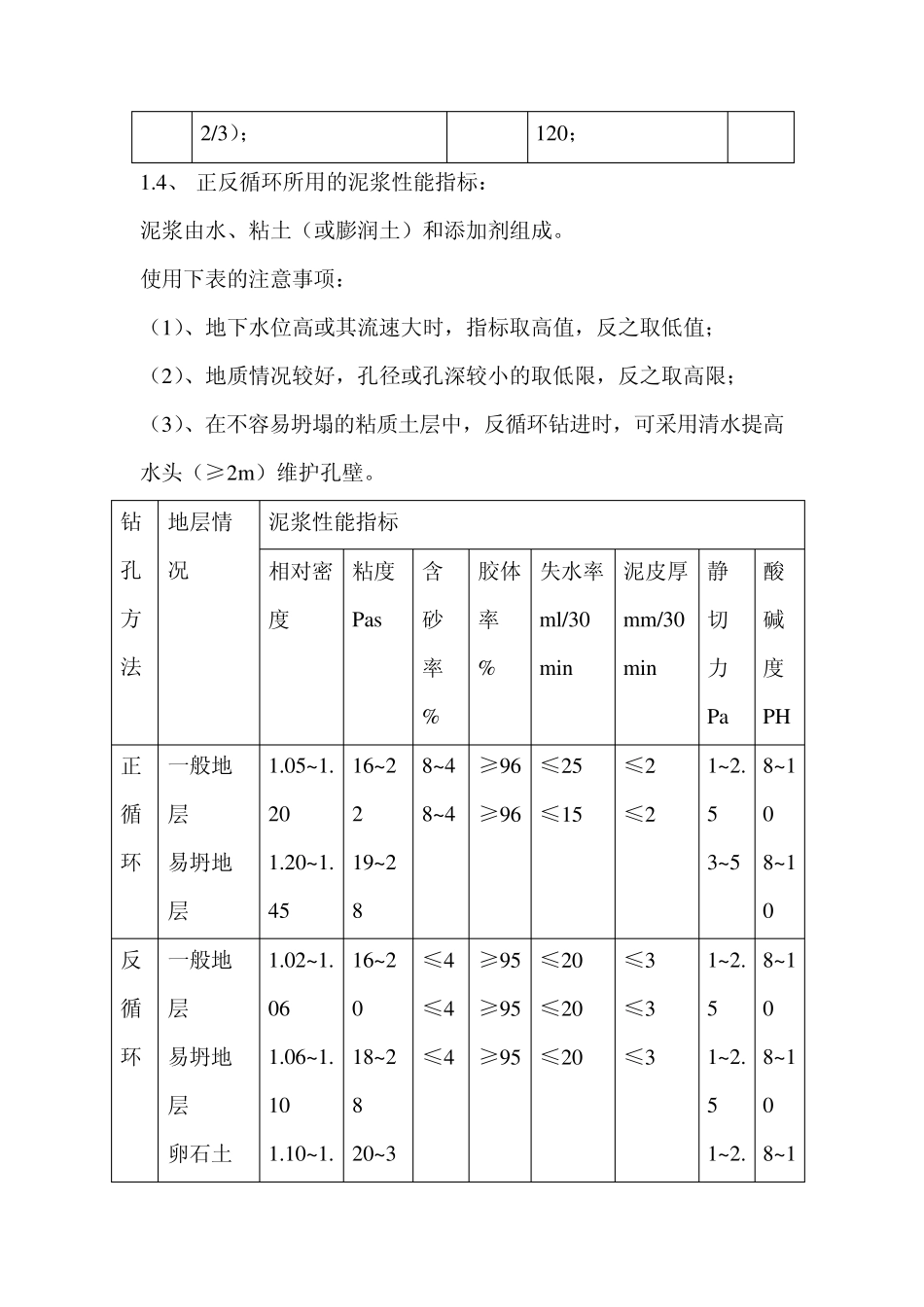

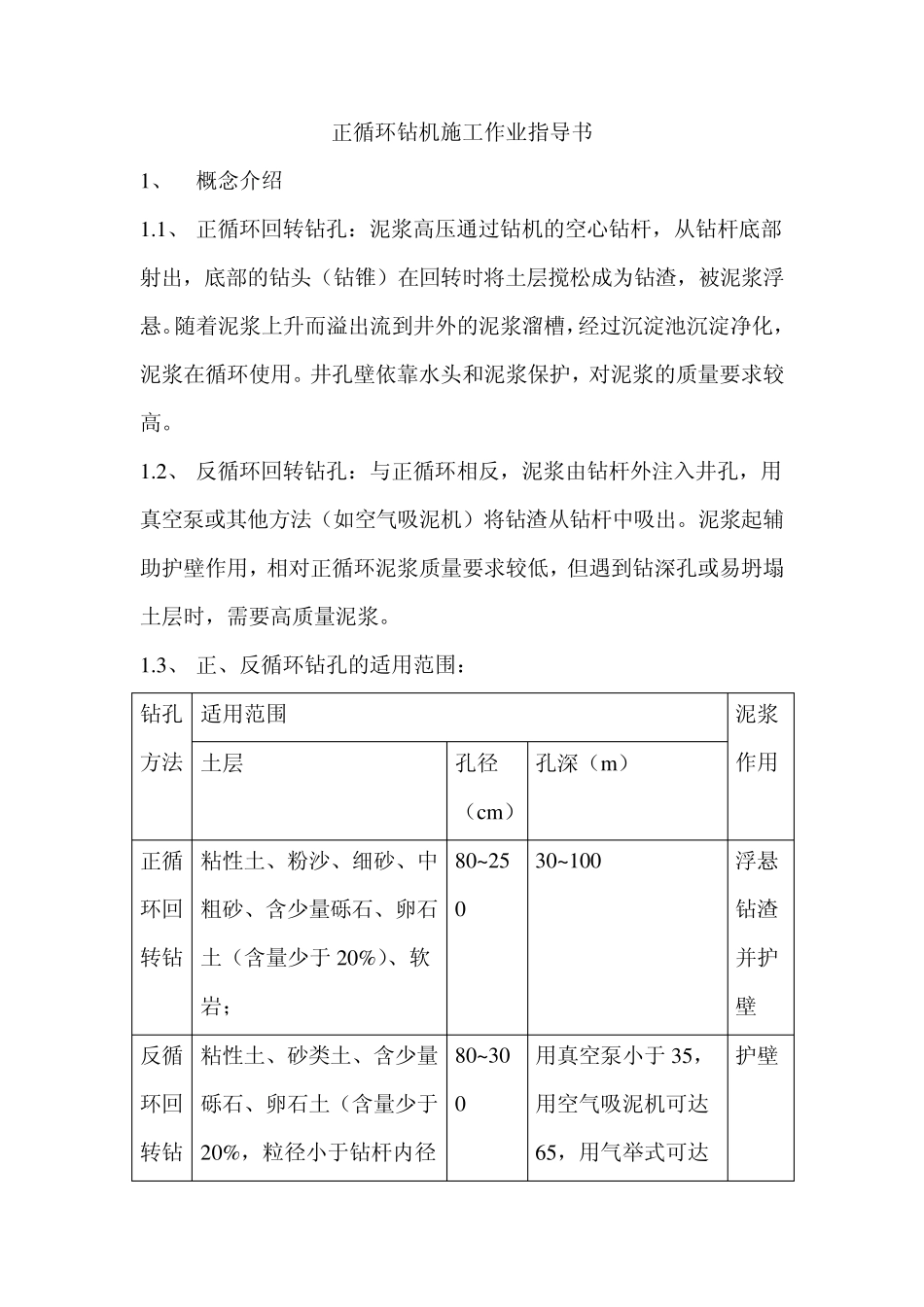

正循环钻机施工作业指导书 1、 概念介绍 1.1、 正循环回转钻孔：泥浆高压通过钻机的空心钻杆，从钻杆底部射出，底部的钻头（钻锥）在回转时将土层搅松成为钻渣，被泥浆浮悬。随着泥浆上升而溢出流到井外的泥浆溜槽，经过沉淀池沉淀净化，泥浆在循环使用。井孔壁依靠水头和泥浆保护，对泥浆的质量要求较高。 1.2、 反循环回转钻孔：与正循环相反，泥浆由钻杆外注入井孔，用真空泵或其他方法（如空气吸泥机）将钻渣从钻杆中吸出。泥浆起辅助护壁作用，相对正循环泥浆质量要求较低，但遇到钻深孔或易坍塌土层时，需要高质量泥浆。 1.3、 正、反循环钻孔的适用范围： 钻孔方法 适用范围 泥浆作用 土层 孔径（cm） 孔深（m） 正循环回转钻 粘性土、粉沙、细砂、中粗砂、含少量砾石、卵石土（含量少于 20%）、软岩； 80~250 30~100 浮悬钻渣并护壁 反循环回转钻 粘性土、砂类土、含少量砾石、卵石土（含量少于20%，粒径小于钻杆内径80~300 用真空泵小于 35，用空气吸泥机可达65，用气举式可达护壁 2/3）； 120； 1.4、 正反循环所用的泥浆性能指标： 泥浆由水、粘土（或膨润土）和添加剂组成。 使用下表的注意事项： （1）、地下水位高或其流速大时，指标取高值，反之取低值； （2）、地质情况较好，孔径或孔深较小的取低限，反之取高限； （3）、在不容易坍塌的粘质土层中，反循环钻进时，可采用清水提高水头（≥2m）维护孔壁。 钻孔方法 地层情况 泥浆性能指标 相对密度 粘度Pas 含砂率% 胶体率 % 失水率 ml/30min 泥皮厚mm/30min 静切力Pa 酸碱度PH 正循环 一般地层 易坍地层 1.05~1.20 1.20~1.45 16~ 22 19~ 28 8~ 4 8~ 4 ≥96 ≥96 ≤25 ≤15 ≤2 ≤2 1~ 2.5 3~ 5 8~ 10 8~ 10 反循环 一般地层 易坍地层 卵石土 1.02~1.06 1.06~1.10 1.10~1.16~ 20 18~ 28 20~ 3≤4 ≤4 ≤4 ≥95 ≥95 ≥95 ≤20 ≤20 ≤20 ≤3 ≤3 ≤3 1~ 2.5 1~ 2.5 1~ 2.8~ 10 8~ 10 8~ 1 15 5 5 0 相对密度：指泥浆与4℃同体积水的质量之比；作用：数值偏大，护壁能力强，正循环时浮悬钻渣能力强；但太大时（≥1.45）正循环时容易糊钻，泥浆失水量也加大，对清孔和浇注混凝土不利，泥皮厚度也会增厚，对摩擦桩的承载能力不利。（常规检验检查指标） 粘度：指液体或混合液体运动时，各分子或颗粒之间产生的内摩擦力；作用：粘度大，孔壁泥皮厚，对防止翻砂、...
