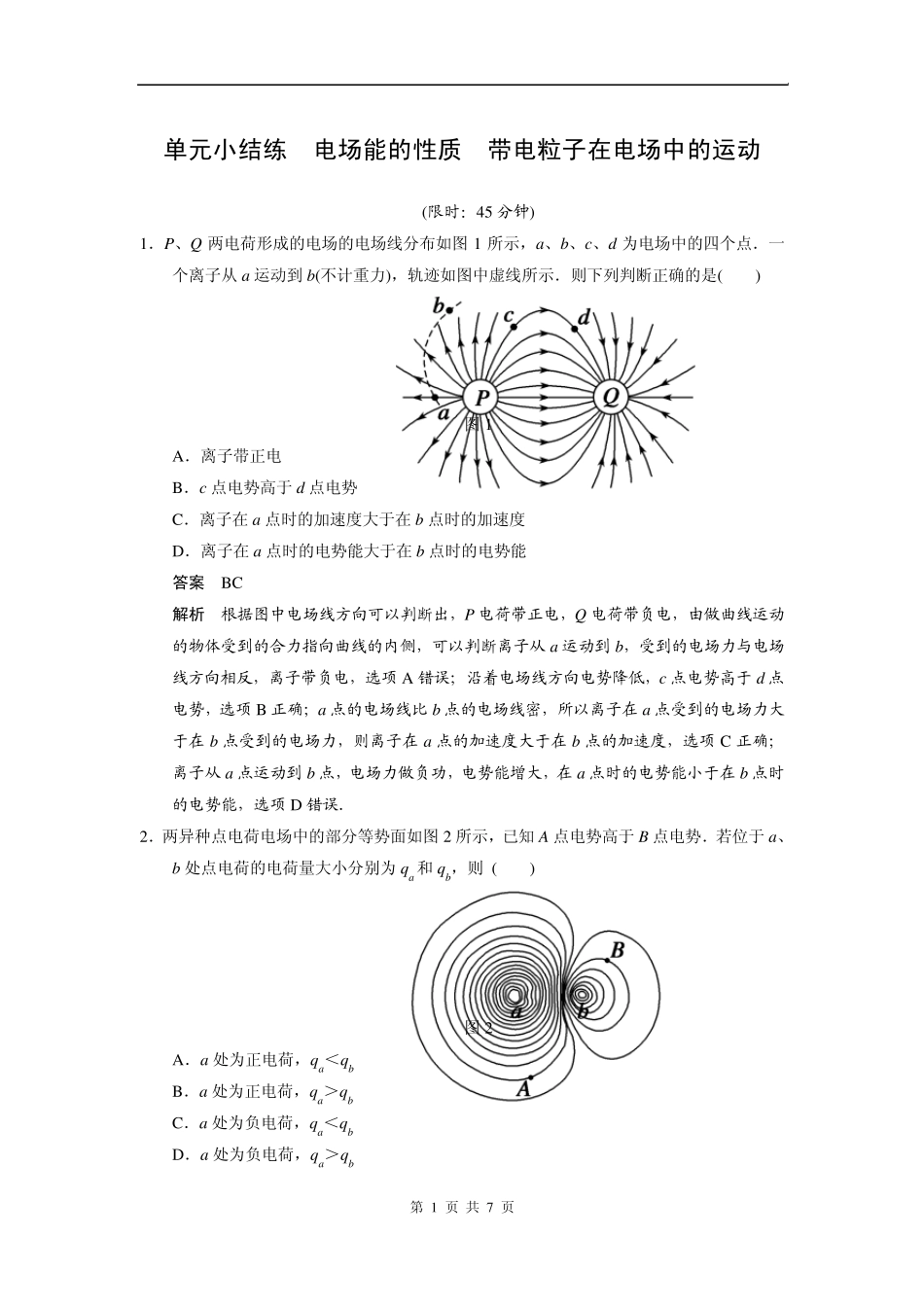

第 1 页 共 7 页 单元小结练 电场能的性质 带电粒子在电场中的运动 (限时:45 分钟) 1.P、Q 两电荷形成的电场的电场线分布如图 1 所示,a、b、c、d 为电场中的四个点.一个离子从 a 运动到 b(不计重力),轨迹如图中虚线所示.则下列判断正确的是( ) 图 1 A.离子带正电 B.c 点电势高于 d 点电势 C.离子在 a 点时的加速度大于在 b 点时的加速度 D.离子在 a 点时的电势能大于在 b 点时的电势能 答案 BC 解析 根据图中电场线方向可以判断出,P 电荷带正电,Q 电荷带负电,由做曲线运动的物体受到的合力指向曲线的内侧,可以判断离子从a 运动到b,受到的电场力与电场线方向相反,离子带负电,选项 A 错误;沿着电场线方向电势降低,c 点电势高于 d 点电势,选项 B 正确;a 点的电场线比 b 点的电场线密,所以离子在 a 点受到的电场力大于在 b 点受到的电场力,则离子在 a 点的加速度大于在 b 点的加速度,选项 C 正确;离子从a 点运动到b 点,电场力做负功,电势能增大,在 a 点时的电势能小于在 b 点时的电势能,选项 D 错误. 2.两异种点电荷电场中的部分等势面如图 2 所示,已知 A 点电势高于 B 点电势.若位于 a、b 处点电荷的电荷量大小分别为 qa 和 qb,则 ( ) 图 2 A.a 处为正电荷,qa<qb B.a 处为正电荷,qa>qb C.a 处为负电荷,qa<qb D.a 处为负电荷,qa>qb 第 2 页 共 7 页 答案 B 解析 根据A 点电势高于B 点电势可知,a 处为正电荷,qa>qb,选项B 正确. 3.如图3 所示,在O 点处放置一点电荷+Q,a、b、c、d、e、f 是以 O 点为球心的球面上的点,aecf 平面与 bedf 平面垂直,则下列说法中正确的是( ) 图3 A.b、d 两点的电场强度相同 B.a、f 两点的电势相等 C.点电荷+q 在球面上任意两点之间移动时,电场力要做功 D.图中 Oa 两点之间的电势差与 Ob 两点之间的电势差不同 答案 B 解析 b、d 两点场强大小相等,方向不同,A 错误;整个球面为一等势面,电场力做功为0,C、D 错误,B 正确. 4.某区域的电场线分布如图4 所示,其中间一根电场线是直线,一带正电的粒子从直线上的 O 点由静止开始在电场力作用下运动到 A 点,取 O 点为坐标原点,沿直线向右为 x轴正方向,粒子的重力忽略不计.在O 到 A 运动过程中,下列关于粒子的运动速度 v和加速度 a 随时间...
