比亚迪F6维修手册第十八章(第一节至第七节)

比亚迪F6维修手册第十八章(第一节至第七节)_第1页
1/39
比亚迪F6维修手册第十八章(第一节至第七节)_第2页
2/39
比亚迪F6维修手册第十八章(第一节至第七节)_第3页
3/39

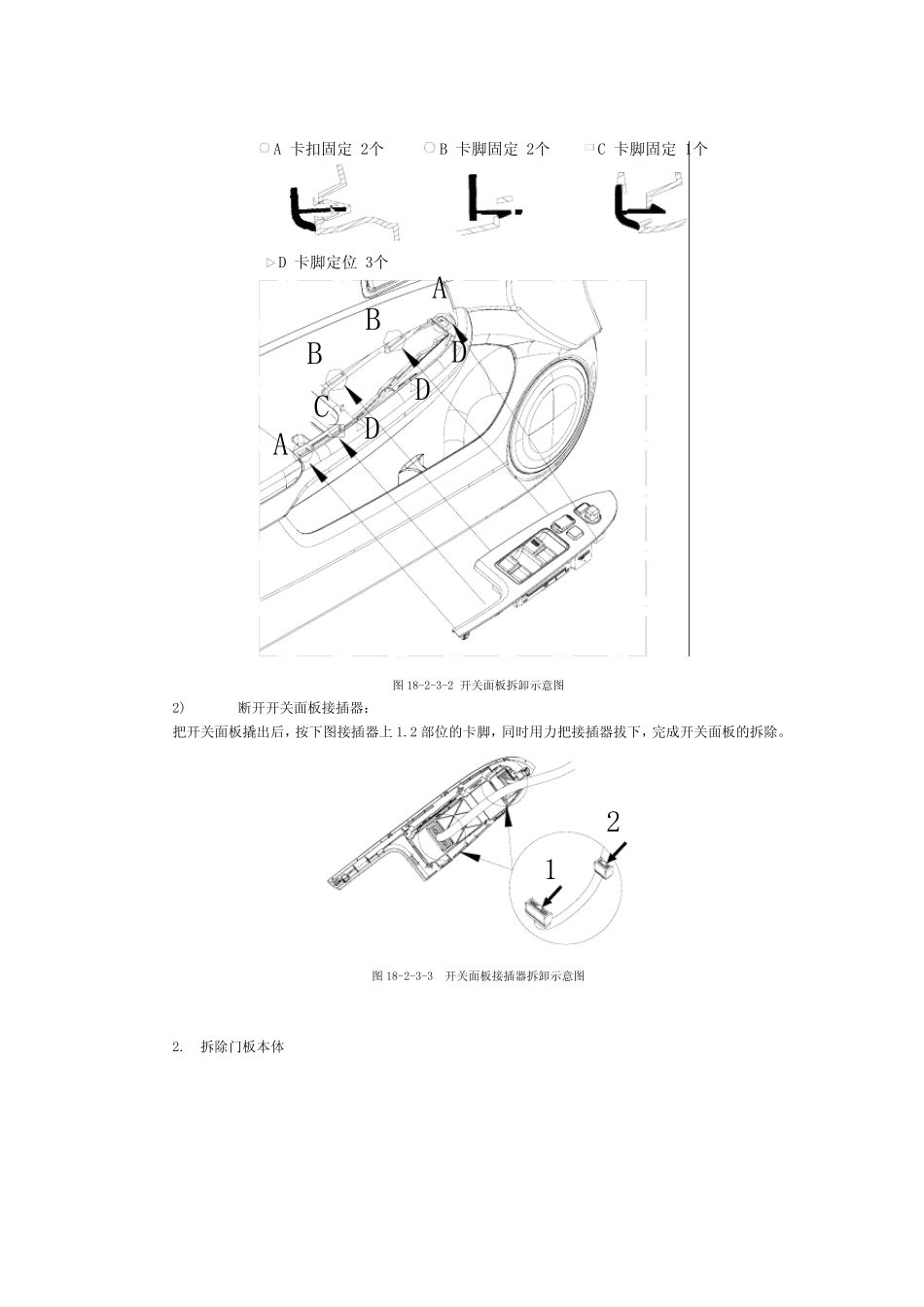

第十八章 车身 第一节 专用工具 第二节 车门 一、组件位置索引:前门 二、组件位置索引:后门 三、前门面板的拆卸和安装 注意:戴好手套,保护您的双手。 拆除前请先降下门窗玻璃,按下锁止按钮,方便操作。 1、拆除角护板 A. 使用缠有保护胶带的一字螺丝刀沿图中 1 方向往外撬出前部底边,用双手往外掰。 B. 把金属卡簧紧固点从钣金分离后,沿图中 2 方向往上拿出角护板。 金属卡簧 1个12 图 18-2-3-1 角护板拆卸示意图 1. 拆除开关面板 1) 使用缠有保护胶带的平头螺丝刀将开关面板图示 A、C、D 点撬出,注意不要划伤开关面板和门板; A 卡扣固定 2个 B 卡脚固定 2个 C 卡脚固定 1个D 卡脚定位 3个AABBCDDD 图18-2-3-2 开关面板拆卸示意图 2) 断开开关面板接插器: 把开关面板撬出后,按下图接插器上1.2 部位的卡脚,同时用力把接插器拔下,完成开关面板的拆除。 12 图18-2-3-3 开关面板接插器拆卸示意图 2. 拆除门板本体 1234AB塑料卡扣 7个螺钉 1个螺钉 2个 图18-2-3-4 前门面板本体拆卸示意图 按图中①-④的顺序拆卸: ①用小号平头螺丝刀沿内拉手盖板边上撬出内拉手盖板,然后用十字螺丝刀拧出盖板下的1 个螺钉; 图18-2-3-5 内拉手盖板示意图 ②用小号平头螺丝刀压住图示部位,同时用力往外撬出内扣手盖板,然后用十字螺丝刀拧出盖板后的2 个螺钉; 图18-2-3-6 内扣手盖板拆卸示意图 注意:尽量避免过度用力,减少对盖板的图示部位的划伤。 ③使用缠有保护胶带的平头螺丝刀沿前门面板(B)的边缘插入,把 7 个卡扣固定点从钣金上剥离。 图18-2-3-7 塑料卡扣示意图 ④确定所有安装点都松开,锁止按钮(A)处于锁紧状态后,将前门面板(B)沿图示方向轻轻通过锁止按钮往上拆出后,往前托出前门面板。 ⑤按下图1-3 的顺序松开内扣手拉丝:1-把拉丝从内扣手座分离;2-把拉丝从固定轴卡脚中脱离;3-往上拉出内扣手拉丝。 123321 图18-2-3-8 内拉手拉丝拆卸示意图 ⑥按下图1-2 顺序拆下门灯线束:1-用尖嘴钳钳住该卡扣底部,同时用平头螺丝刀将其撬出;2-沿图示方向旋动门灯安装座将其取下。 1212 图18-2-3-9 门灯拆卸示意图 完成了上述步骤,将前门面板从车门钣金上完全拆除,将其轻放至平整的地方,避免刮伤前门面板。拆除过程中,尽量避免弯曲,以免起皱或断裂。 3. 按照与拆卸相反的顺序进行安装,并注意如下事项: 更换任何损坏的塑料卡扣; 确保...
