民用建筑电气计算

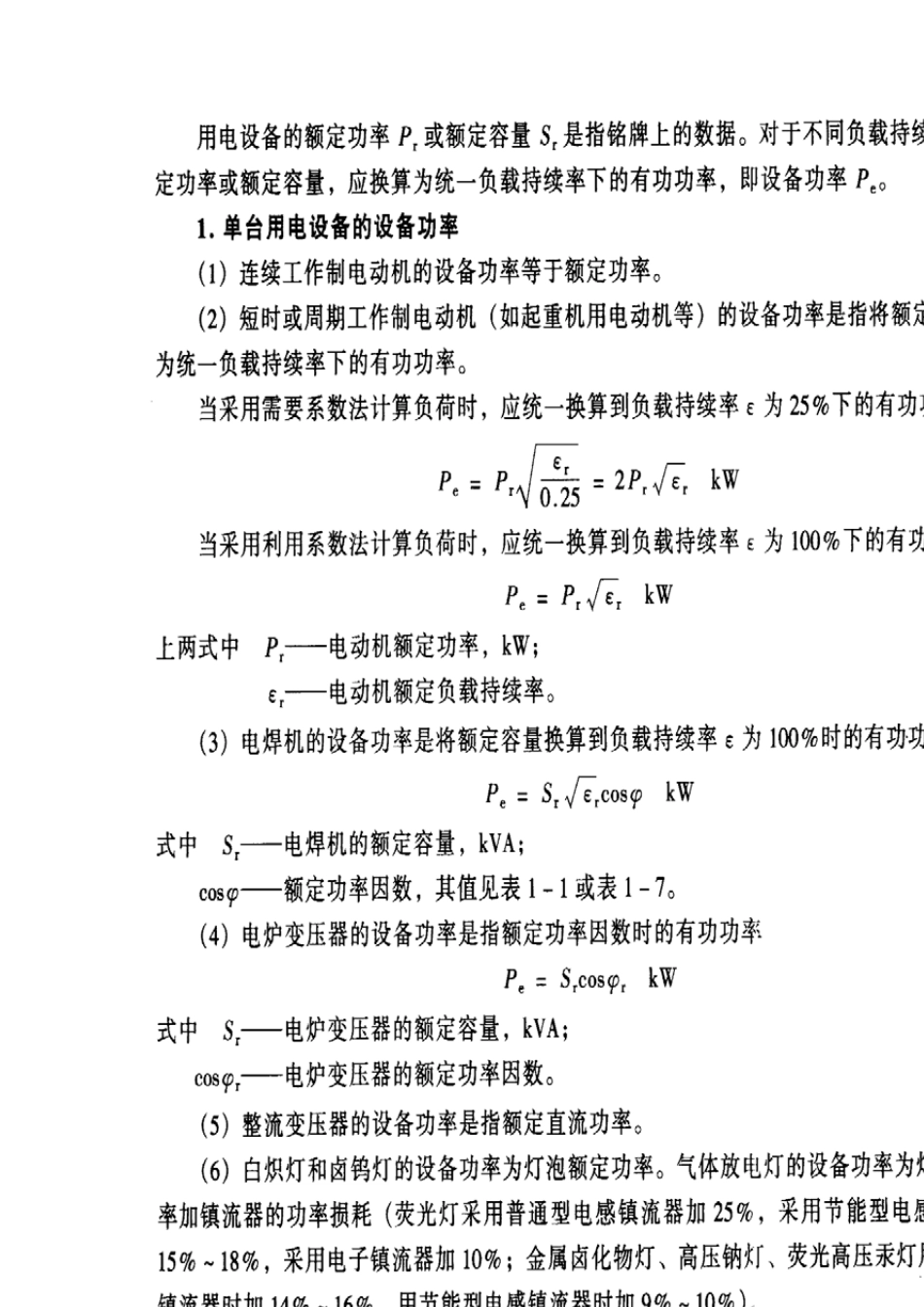

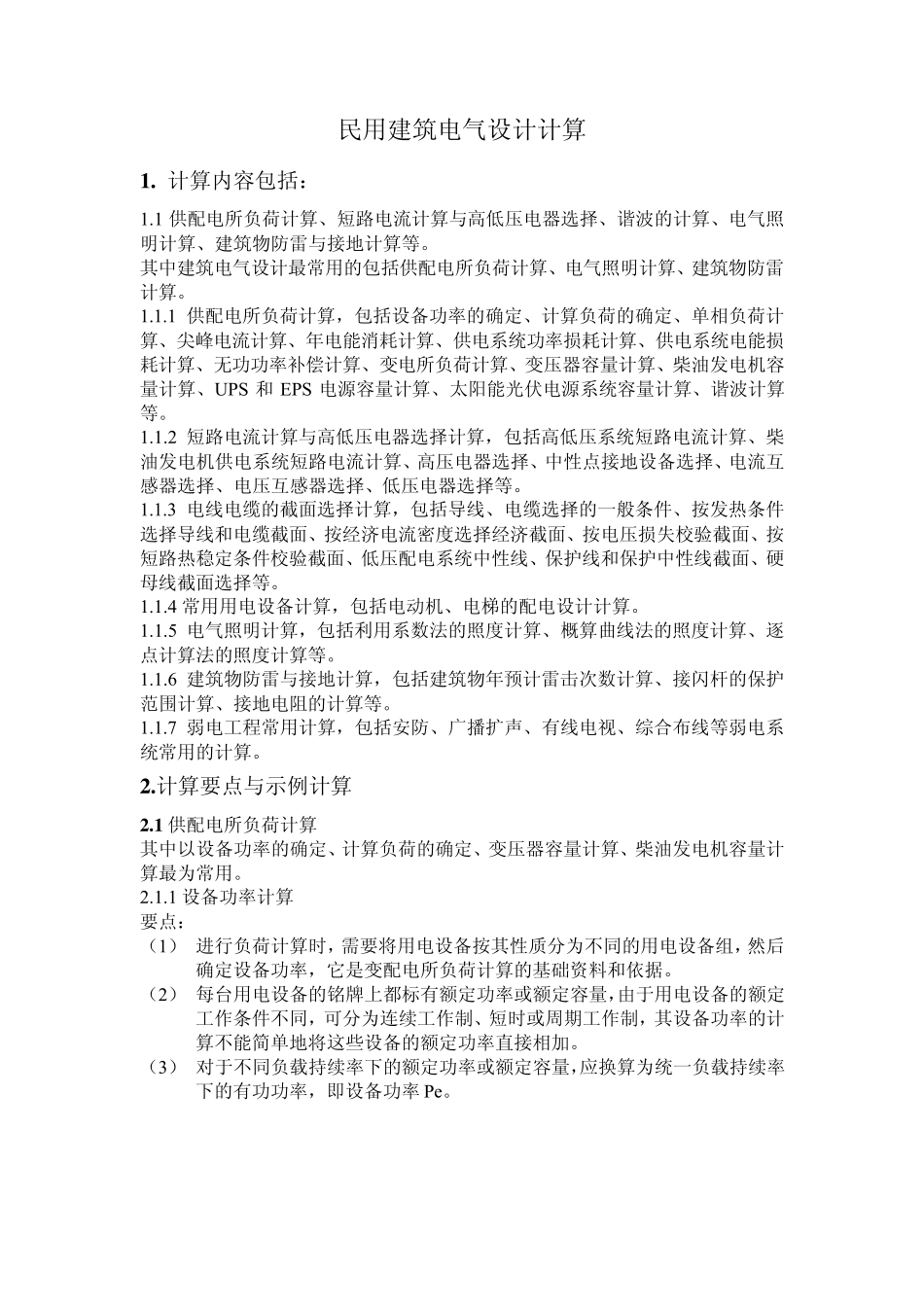

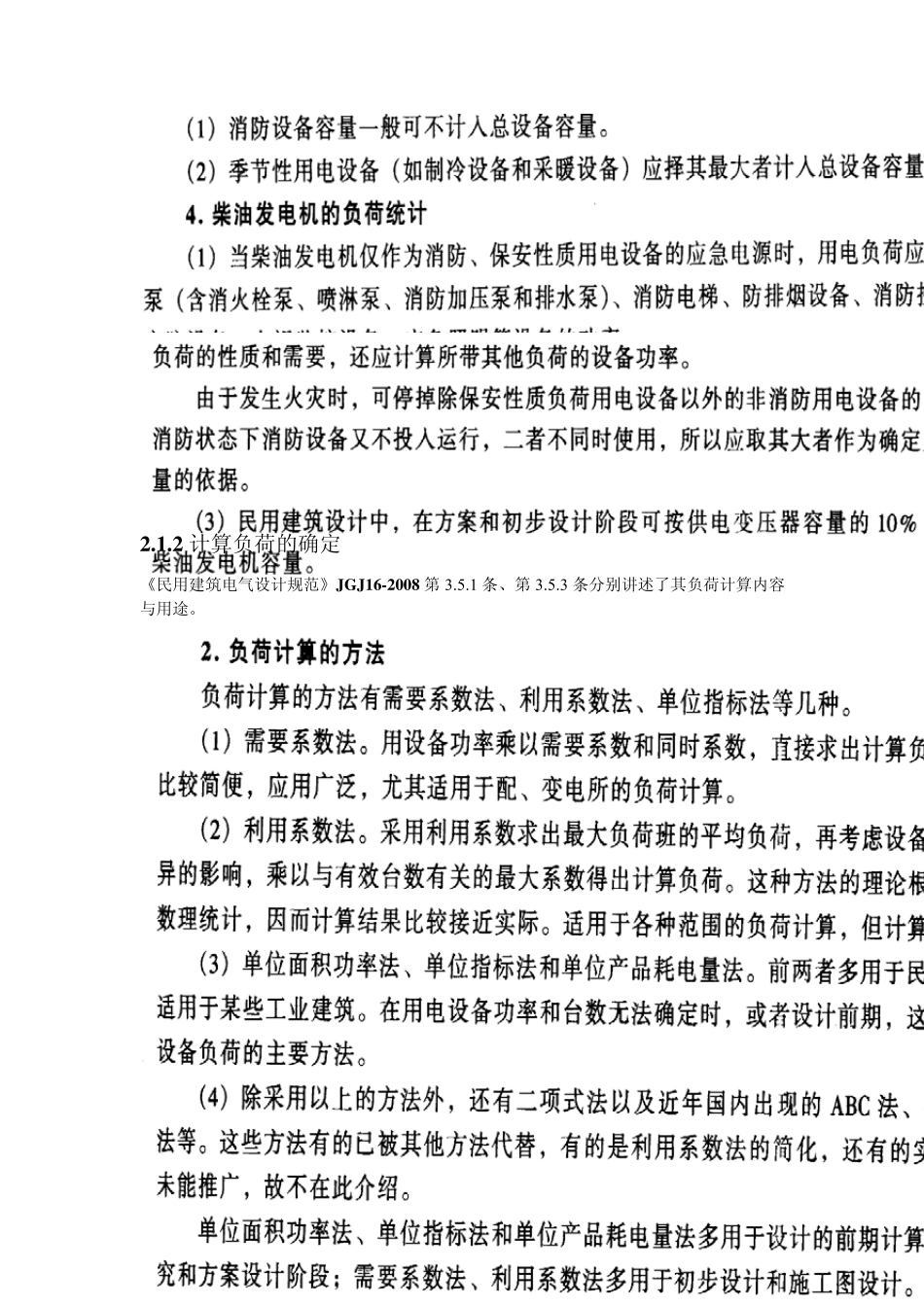

民用建筑电气设计计算 1 . 计算内容包括： 1.1 供配电所负荷计算、短路电流计算与高低压电器选择、谐波的计算、电气照明计算、建筑物防雷与接地计算等。 其中建筑电气设计最常用的包括供配电所负荷计算、电气照明计算、建筑物防雷计算。 1.1.1 供配电所负荷计算，包括设备功率的确定、计算负荷的确定、单相负荷计算、尖峰电流计算、年电能消耗计算、供电系统功率损耗计算、供电系统电能损耗计算、无功功率补偿计算、变电所负荷计算、变压器容量计算、柴油发电机容量计算、UPS 和 EPS 电源容量计算、太阳能光伏电源系统容量计算、谐波计算等。 1.1.2 短路电流计算与高低压电器选择计算，包括高低压系统短路电流计算、柴油发电机供电系统短路电流计算、高压电器选择、中性点接地设备选择、电流互感器选择、电压互感器选择、低压电器选择等。 1.1.3 电线电缆的截面选择计算，包括导线、电缆选择的一般条件、按发热条件选择导线和电缆截面、按经济电流密度选择经济截面、按电压损失校验截面、按短路热稳定条件校验截面、低压配电系统中性线、保护线和保护中性线截面、硬母线截面选择等。 1.1.4 常用用电设备计算，包括电动机、电梯的配电设计计算。 1.1.5 电气照明计算，包括利用系数法的照度计算、概算曲线法的照度计算、逐点计算法的照度计算等。 1.1.6 建筑物防雷与接地计算，包括建筑物年预计雷击次数计算、接闪杆的保护范围计算、接地电阻的计算等。 1.1.7 弱电工程常用计算，包括安防、广播扩声、有线电视、综合布线等弱电系统常用的计算。 2 .计算要点与示例计算 2 .1 供配电所负荷计算 其中以设备功率的确定、计算负荷的确定、变压器容量计算、柴油发电机容量计算最为常用。 2.1.1 设备功率计算 要点： （1） 进行负荷计算时，需要将用电设备按其性质分为不同的用电设备组，然后确定设备功率，它是变配电所负荷计算的基础资料和依据 。 （2） 每 台 用电设备的铭 牌 上 都 标 有额 定功率或 额 定容量，由 于 用电设备的额 定工作 条件不同，可 分为连 续 工作 制 、短时或 周 期 工作 制 ，其设备功率的计算不能简 单地将这 些 设备的额 定功率直 接相加 。 （3） 对 于 不同负载 持 续 率下 的额 定功率或 额 定容量，应 换 算为统一负载 持 续 率下 的有功功率，即 设备功率 Pe。 2.1.2 计算负荷的确定 《民用建筑电气设计规范》JGJ16-2008 第3...
